In NX, i raccordi sono rappresentati da piccole frecce che indicano la direzione del flusso. Questa rappresentazione può essere generata dal 3Dfindit.

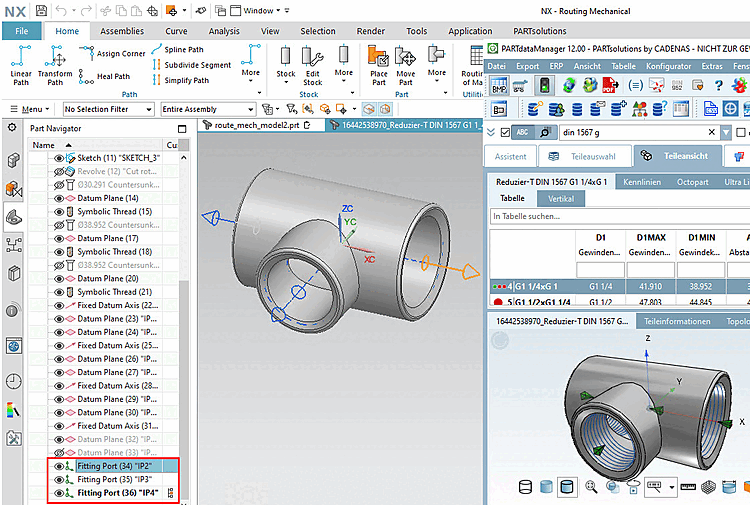

Figura 3.142. Punti di connessione 3Dfindit -> Connessioni di raccordo NX

Licenza:

Per poter utilizzare la funzione di routing di NX con 3Dfindit, è necessario disporre di una licenza "NX Routing Electrical".

Attivazione:

Blocco $CADENAS_SETUP/ifugnx.cfg > file di configurazione [CreationOptions(is3d):include(CreationOptions)] -> PipingConnPoint chiave

Impostare il valore su 1.

PipingConnPoint=1

Se il tasto è attivato, durante l'esportazione viene generata una "Caratteristica della porta di raccordo" in ogni punto di connessione.

Inoltre, deve essere attivata la seguente chiave, che è quella predefinita (per ulteriori informazioni, vedere Sezione 5.12.13.6, “Utilizzo delle parti in NX ” in eCATALOG 3Dfindit ).

La direzione del flusso risulta dall'asse Z del punto di connessione (visualizzazione tramite l'opzione di impostazione del sistema di coordinate del punto di connessione [Connection point coordinate system] ).

Figura 3.143.

Le I connettori di adattamento vengono generati al livello 32 e sono visibile (secondo l'impostazione in ifugnx.cfg -> tasto layer_11 -> valore ports:32:2 ).
