2.1.6.  Ricerca e selezione dei pezzi
2.1.6.6.  Avvia la ricerca / Avvia la mappa cloud
Indietro  Avanti

2.1.6.6.  Avvia la ricerca / Avvia la mappa cloud

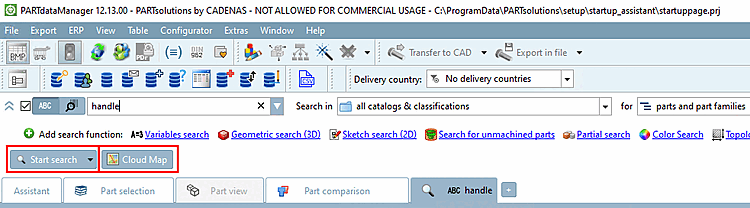

"Avvia la ricerca [Start search]" o "Mappa della nuvola [Cloud Map]"

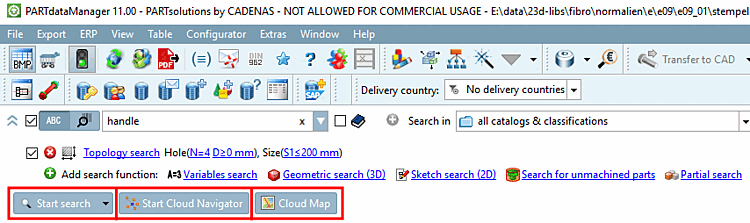

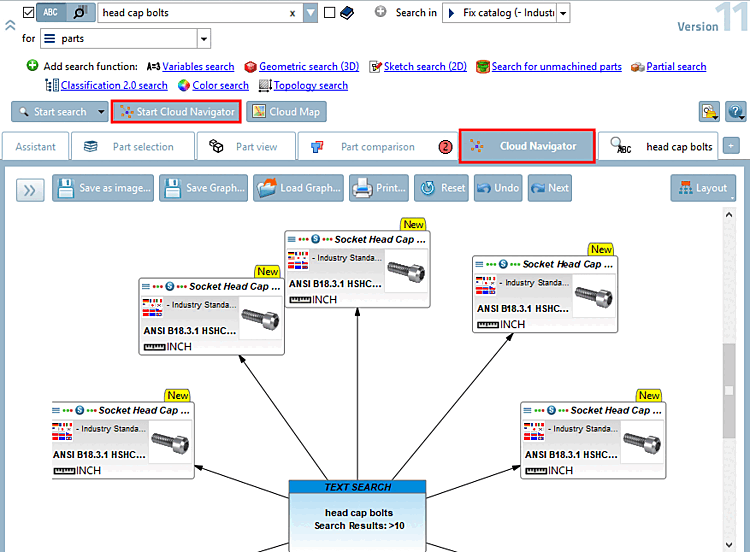

Figura 2.459.  "Avvia la ricerca [Start search]" o "Mappa della nuvola [Cloud Map]"

La qualità dei risultati della ricerca è identica indipendentemente dalla modalità selezionata.

  • Quando si fa clic su Avvia la ricerca [Start search], i risultati della ricerca vengono visualizzati nella pagina della scheda Risultati della ricerca [Search results].

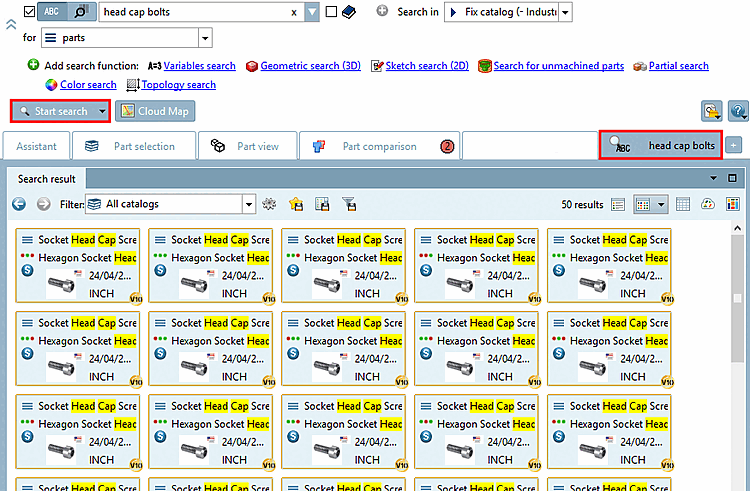

    Risultati della ricerca con l'opzione di visualizzazione "Simboli [Symbols]".

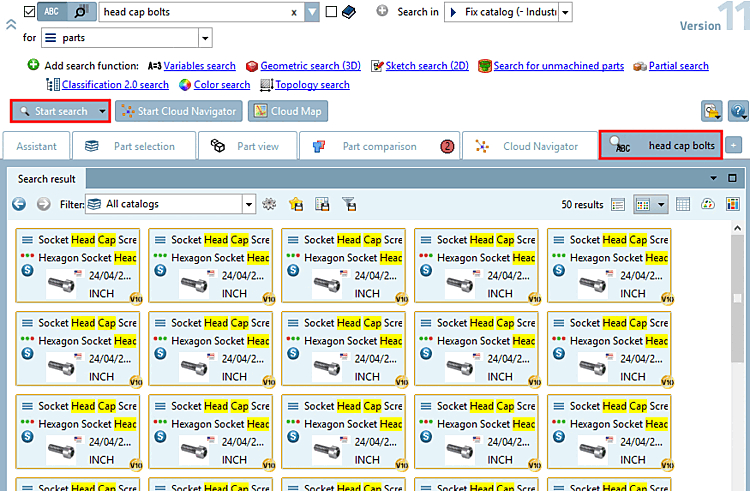

    Figura 2.460. Risultati della ricerca con l'opzione di visualizzazione "Simboli [Symbols]".

    Sezione 2.1.6.7, “ Risultati della ricerca ”Informazioni dettagliate sono disponibili all'indirizzo .

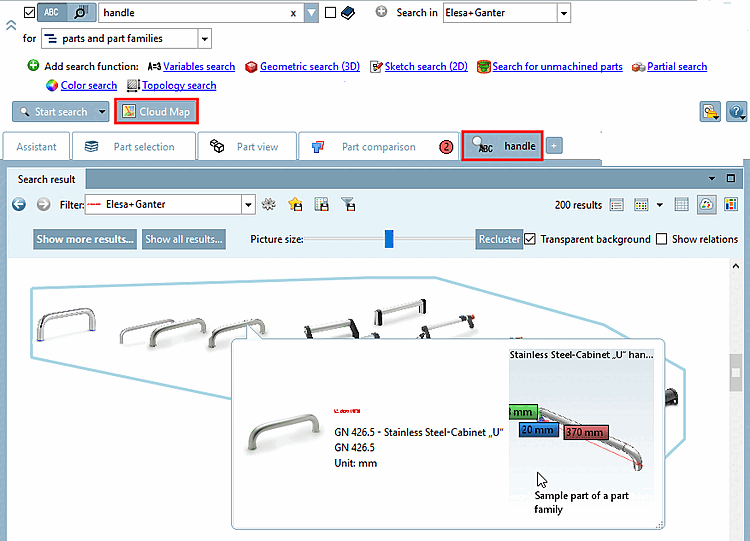

  • Quando si fa clic su Mappa cloud [Cloud Map], l'icona I risultati della ricerca vengono visualizzati di seguito nella scheda Risultati della ricerca [Search results] in modalità Cloud Map .

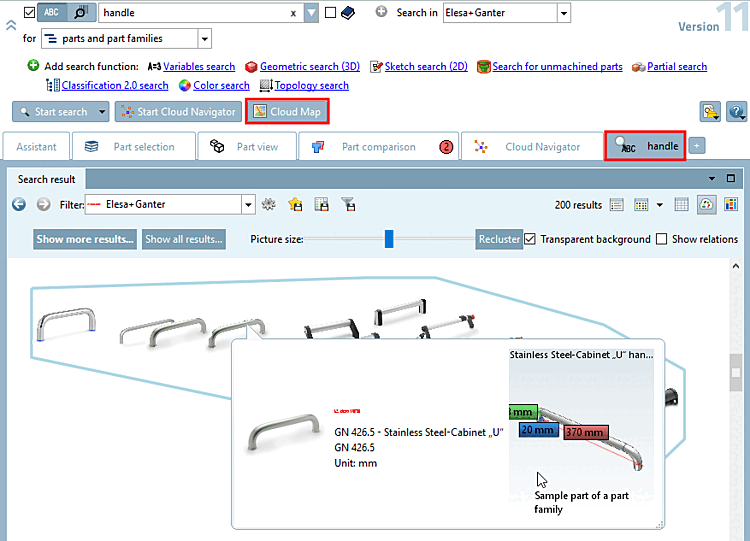

    Figura 2.461.

    La ricerca e la visualizzazione di Cloud Map offre le seguenti funzioni in dettaglio:

    • Le parti vengono visualizzate come grafici.

    • Le parti geometricamente simili sono più vicine tra loro rispetto a quelle dissimili.

      In questo modo si ottiene una rapida panoramica dei risultati della ricerca e, se necessario, è possibile specificare la ricerca in un ulteriore passaggio utilizzando il menu contestuale.

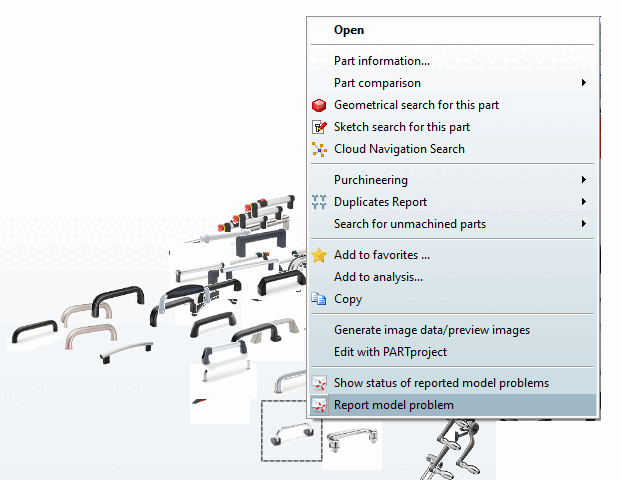

      Figura 2.462.

    • Facendo clic su un pezzo (grafico), viene visualizzato un tooltip con informazioni sul numero e sulla designazione standard del pezzo, oltre a una visualizzazione 3D.

    • Sopra la mappa della nuvola viene visualizzata una barra degli strumenti con funzioni aggiuntive:

      • Dimensione immagine [Picture size]: regolare la dimensione dell'immagine utilizzando il cursore.

      • Raggruppa [Group]: Dopo aver fatto clic sul pulsante, le parti simili vengono raggruppate con una cornice blu.

        Parti raggruppate

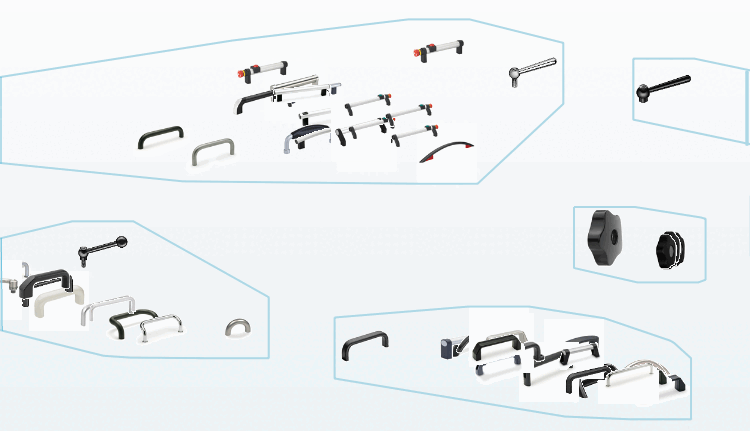

        Figura 2.463. Parti raggruppate

      • Sfondo trasparente [Transparent background]: Disattivare la trasparenza se i grafici si sovrappongono e si desidera concentrarsi su un grafico selezionato.

      • Mostra relazioni [Show relations]: Se si seleziona la casella di controllo, le linee di relazione vengono visualizzate in base alle corrispondenze testuali. Le informazioni geometriche e testuali non devono necessariamente corrispondere.

        Mostra le relazioni [Show relations]

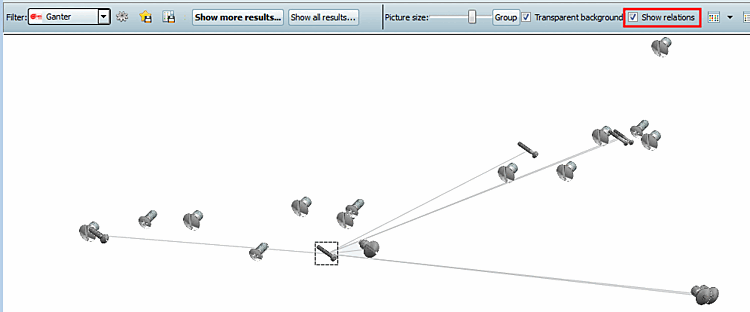

        Figura 2.464.  Mostra le relazioni [Show relations]
