7.13.3.2.  Creare la configurazione dell'assieme

7.13.3.2.1. Inserire i componenti
7.13.3.2.2. Regole per i punti di connessione
7.13.3.2.3. Le condizioni

[Nota]Nota

Le nuove configurazioni di assiemi vengono sempre create in PARTproject. L'ulteriore elaborazione avviene in PARTdesigner, nella finestra di aggancio Configurator.

Presupposti: Tutte le singole parti necessarie per l'assemblaggio del modulo, compresa la sezione di avviamento fittizia, sono disponibili e dotate di un punto di connessione corrispondente.

  1. Creare una configurazione di assiemi.

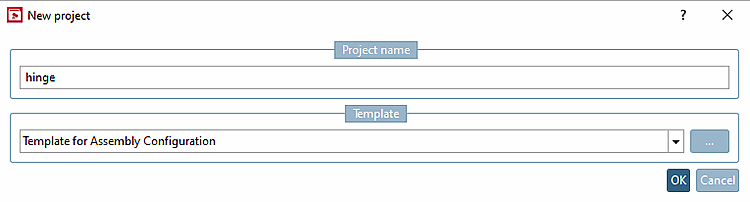

    A tale scopo, fare clic sul comando del menu contestuale Nuovo progetto [New project] nell'area di dialogo Selezione progetto [Project selection] a livello di directory in PARTproject. Assegnare un nome (ad esempio "cerniera"). Selezionare l'opzione Modello per la configurazione dell'assieme [Template for Assembly Configuration] nel campo elenco. Confermare con OK.

    Figura 7.1087.

    → La configurazione viene creata nella selezione del progetto di PARTproject nella directory desiderata.

    → In una configurazione di assieme, "_asmcfg.prj" viene assegnato automaticamente al Nomi aggiunti.

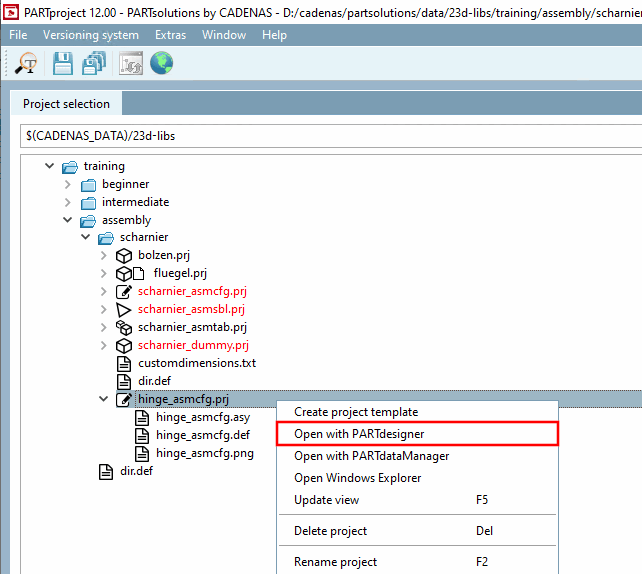

  2. Fare clic sul comando Apri con PARTdesigner [Open with PARTdesigner] nel menu contestuale della configurazione dell'assieme.

    Figura 7.1088.

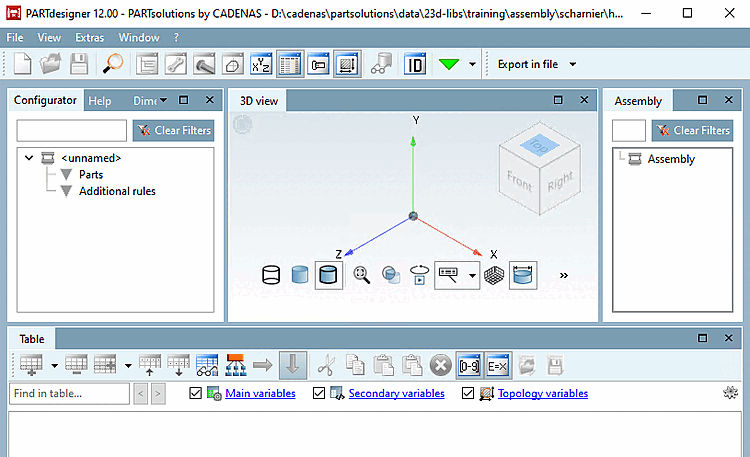

    → PARTdesigner si apre con una configurazione vuota.

    → Il configuratore [Configurator] della finestra di aggancio e la sovrastruttura [Assembly] si aprono automaticamente.

    Figura 7.1089.
