5.12.4.3.4. Pagina della scheda "Restrizioni

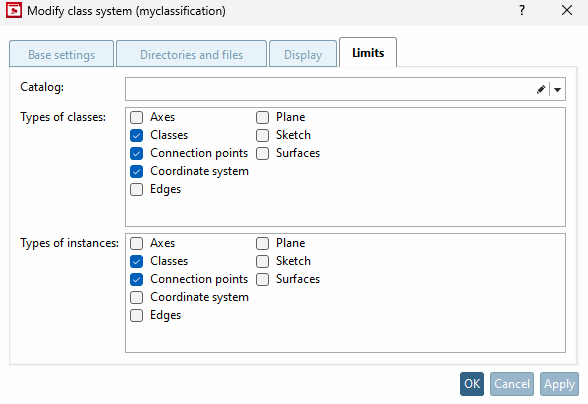

Pagina della scheda "Restrizioni [Limits]

Figura 5.966. Pagina della scheda "Restrizioni [Limits]

  • Catalogo [Catalog]: se non viene inserita alcuna voce, la classificazione si applica a tutti i cataloghi. L'applicazione della classificazione può essere limitata a un catalogo specifico tramite un elenco di selezione.

  • Tipi di classe [Types of classes]:

    • Assali [Axes]

    • Punti di attacco [Connection points]

    • Livello [Plane]

    • Superfici [Surfaces]

    • Bordi [Edges]

    • Le classi [Classes]

    • Sistema di coordinate [Coordinate system]

    • Schizzo [Sketch]

    La selezione in Tipi di classe [Types of classes] determina le opzioni disponibili nella pagina di dialogo Classificazione [Classification] nella casella di riepilogo in Filtro [Filter].

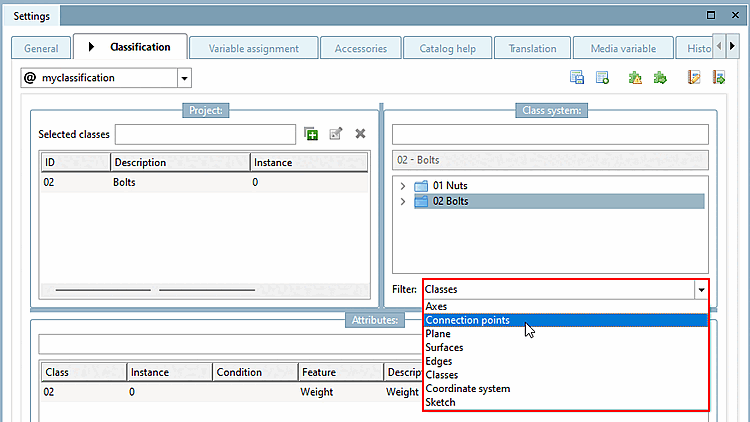

    Filtro: Classi [Classes] - Punti di attacco [Connection points]

    Figura 5.967. Filtro: Classi [Classes] - Punti di attacco [Connection points]

  • Tipi di istanza [Types of instances]: Classi [Classes] / Punti di attacco [Connection points] / Classi e punti di attacco [Classes and connection points]

    La selezione in Tipi di istanza [Types of instances] determina se la colonna Istanza [Instance] nella pagina di dialogo Classificazione [Classification] è modificabile o meno.

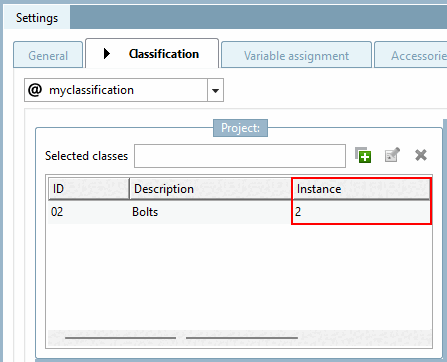

    Istanza [Instance] modificabile

    Figura 5.968.  Istanza [Instance] modificabile

    Esempio: Nell'impiantistica per le tubazioni, può essere utile l'uso di istanze per le connessioni dei tubi.
