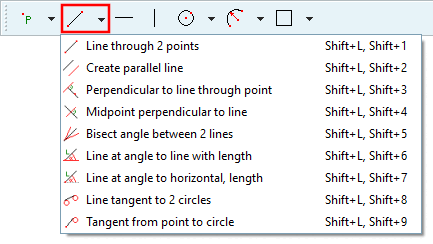

7.9.3.5.  Forme -> Linee

  • linea di 2 punti [Line through 2 points]

    1. Per prima cosa spostare la freccia del mouse sul punto di partenza [Start point] desiderato della linea.

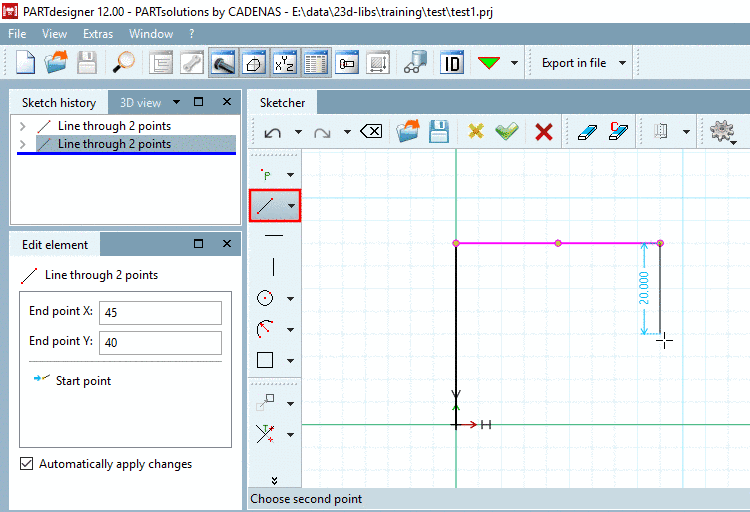

      Linea passante per 2 punti [Line through 2 points]

      Figura 7.701.  Linea passante per 2 punti [Line through 2 points]

    2. Confermare con un semplice clic del mouse.

    3. Trascinare la linea fino al punto finale [End point].

      -> Viene visualizzata una quotatura ausiliaria [Live dimensions]. È possibile attivare e disattivare questa funzione in PARTdesigner -> Menu Extra [Extras] -> Impostazioni [Settings...]... -> Sketcher (hist. [Sketcher (feat.)] ) e impostare anche il colore. Sezione 7.20.4.2.2, “ Comportamento ”(Vedere .)

    4. Fissare la linea con un semplice clic del mouse.

    5. Modificare ora le coordinate del punto nella finestra di aggancio Modifica elemento [Edit element].

    Tenendo premuto il tasto Ctrl, è possibile continuare la linea direttamente con un solo clic. Non è necessario selezionare nuovamente il punto di partenza della linea successiva. In questo modo è possibile creare rapidamente un tracciato poligonale.

  • Inserisci parallelo [Create parallel line]

    Parallelo a una linea esistente

    1. Fare clic sulla riga desiderata.

      -> Il parallelo ora si "blocca" sulla freccia del mouse.

    2. Posizionare la linea parallela nella posizione desiderata facendo clic con il mouse.

      Figura 7.702.

    3. Se necessario, regolare la distanza [Distance] dalla linea di partenza nella finestra Modifica [Edit element] aggancio elemento [Edit element].

  • Perpendicolare alla linea per punto [Perpendicular to line through point]

    Perpendicolare a una linea esistente

    1. Selezionare la linea di base [Base line].

      -> La linea verticale si "blocca" sulla freccia del mouse.

    2. Determinare il punto finale della verticale e fissarlo con un clic del mouse.

      Figura 7.703.

    3. Se necessario, regolare i parametri nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

      Figura 7.704.

  • Centro perpendicolare in linea [Midpoint perpendicular to line]

    Centro perpendicolare alla linea di base selezionata con la stessa lunghezza

    Fare clic sulla linea di base.

    -> Appare la verticale centrale.

    Figura 7.705.

  • Biforcazione dell'angolo a 2 linee [Angle bisector between two lines]

    Bisettrice tra due linee

    1. Selezionare la prima riga.

      Figura 7.706.

    2. Selezionare la seconda riga.

    3. Selezionare la possibile posizione (variante) della bisettrice (utilizzando il puntatore del mouse).

  • linea all'angolo a alla linea con la lunghezza L [Line at angle to line with length]

    Linea con angolo "a" di lunghezza "L" rispetto a qualsiasi altra linea

    1. Selezionare la linea di base.

      -> La linea da posizionare è collegata al cursore.

      Figura 7.707.

    2. Selezionare il punto di partenza (non deve essere necessariamente sulla linea di base!).

    3. Posizionare il punto finale.

    4. Se necessario, regolare l' angolo [Angle] e la lunghezza [Length] esatti nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

      Figura 7.708.

    [Nota]Nota

    L'angolo a si riferisce alla linea di base e non all'orizzontale!

    L'attivazione di "Snap to grid" non avviene per la linea con angolo a e la linea con lunghezza L [Line at angle to line with length] in Impostazioni rapide [Quick settings] -> Snap to grid, ma in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se la larghezza è impostata su 5, ad esempio, il raggio scatterà a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

    Figura 7.709.

  • linea all'angolo a rispetto all'orizzontale con la lunghezza L [Line at angle to horizontal, length]

    Linea con un angolo "a" rispetto a una linea orizzontale immaginaria

    1. Selezionare il punto di partenza della linea.

      Figura 7.710.

    2. Posiziona il punto finale della linea.

    3. Se necessario, regolare il punto di partenza [Start point], l' angolo [Angle] e la lunghezza [Length] nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

      Figura 7.711.

    [Nota]Nota

    L'angolo a si riferisce a una linea orizzontale (0°).

    L'attivazione di "Snap to grid" non avviene per le linee con angolo a rispetto all'orizzontale e lunghezza L [Line at angle to horizontal, length] in Impostazioni rapide [Quick settings] -> Snap to grid, ma in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se l'ampiezza è impostata su 5, ad esempio, il raggio scatterà a multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.

    Figura 7.712.

  • / Orizzontale Inserimento [Horizontal line] / Verticale inserire [Vertical line]

    Linea di costruzione orizzontale o verticale con posizione specificata

    1. Fare clic sul pulsante.

      -> La linea orizzontale/verticale si "blocca" sul cursore.

    2. Fare clic sul punto di posizionamento desiderato (punto di riferimento) nel disegno.

      -> Viene inserita la linea di costruzione.

      -> Nella finestra di aggancio Modifica elemento [Edit element] viene visualizzata la finestra di dialogo Verticale per punto [Vertical through point] o Orizzontale per punto [Horizontal through point].

    3. Impostare le singole opzioni di impostazione:

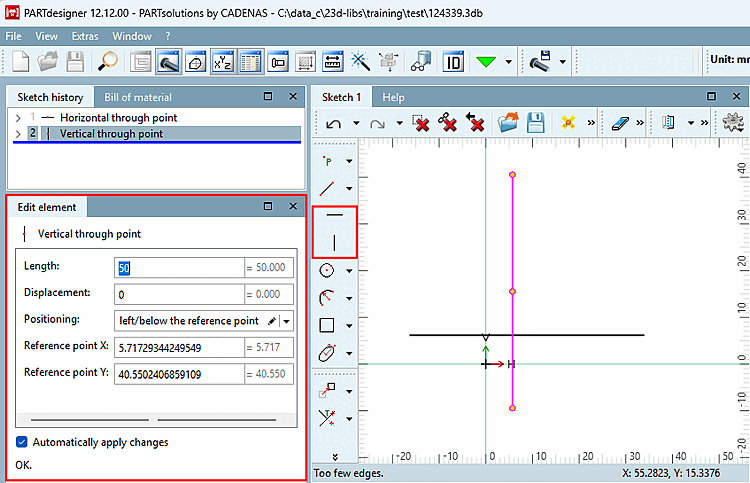

      Figura 7.713.

      • Lunghezza [Length] (valore predefinito 50): La lunghezza della linea di costruzione

      • Shift [Displacement] (valore predefinito 0): spostamento nella direzione della linea

      • Posizionamento [Positioning]:

        • a sinistra/sotto il punto di riferimento [left/below the reference point]:

        • al centro del punto di riferimento [centered at reference point]:

        • a destra/sopra il punto di riferimento [right/above the reference point]:

        • nel centro dell'origine [centered to origin]:

          [Nota]Nota

          Per le versioni < v12.12 c'era solo questa opzione.

          Dalla versione 12.7, le altre opzioni con un posizionamento diverso dall'originale erano disponibili solo come versione di prova interna. Con la versione 12.12, tutte le opzioni sono ufficialmente disponibili.

      • Punto di riferimento [Reference point] X: distanza dal punto zero in direzione dell'asse X

      • Punto di riferimento [Reference point] Y: distanza dal punto zero in direzione dell'asse Y.

  • tangente a 2 cerchi [Line tangent to 2 circles]

    Linea tangenziale tra due circonferenze o archi

    1. Selezionare il primo cerchio/arco.

      Figura 7.714.

    2. Selezionare il secondo cerchio/arco.

  • tangente da punto a cerchio [Tangent from point to circle]

    Linea tangenzialetra un punto [Point] e un cerchio [Circle] o un arco [Arc].

    1. Selezionare il punto di partenza.

      Figura 7.715.

    2. Selezionare il cerchio/arco [Arc].

    3. Se necessario, regolare il punto di proiezione [Projection point] (punto di partenza della tangente) nella finestra di aggancio Modifica elemento [Edit element] o nella finestra di dialogo Modifica parametri [Change parameter].

      Figura 7.716.
