7.19. Menu Extras

7.19.1. Résoudre les domaines de valeurs...

Avec Décomposer les plages de valeurs [Resolve value ranges...]... (PARTdesigner -> Menu Outils [Extras] ), vous décomposez les valeurs qui contiennent des plages de valeurs en valeurs individuelles.

	Remarque
	Les domaines de valeurs [Value ranges] définis sous forme de listes (par ex. "1,3,5,6,9,...") ainsi que ceux définis sous forme d' intervalles avec ou sans pas (par ex. "[10:100/10]") peuvent être résolus, c'est-à-dire "décomposés" en différentes valeurs de composants.

Exemple 1 : liste de valeurs discrètes

On dispose d'un tableau avec la variable de plage de valeurs "L", qui contient les valeurs "20,40,60".

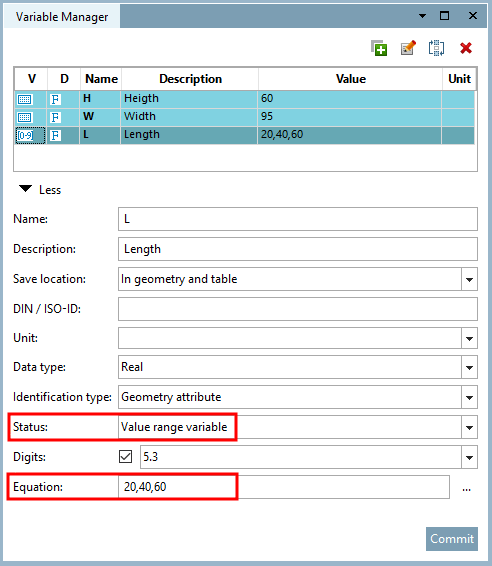

"L" dans le gestionnaire de variables

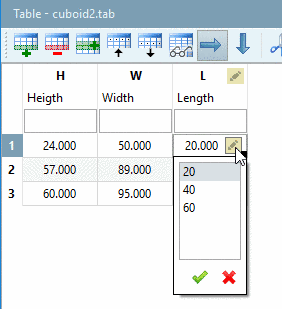

"L" dans le tableau

Pour affecter les trois valeurs de liste différentes à chacune des trois lignes existantes et créer ainsi un total de neuf valeurs individuelles, procédez comme suit :

Cliquez sur la commande Résoudre les plages de valeurs [Resolve value ranges].
Dans la fenêtre Décomposer les variables de plage de valeurs [Resolve value range variables] cochez la variable [Variable] (ici uniquement "L") dont vous souhaitez résoudre la plage de valeurs et confirmez en cliquant sur Ok.

Résultat: Le tableau avec plage de valeurs éclatée se présente alors comme suit.

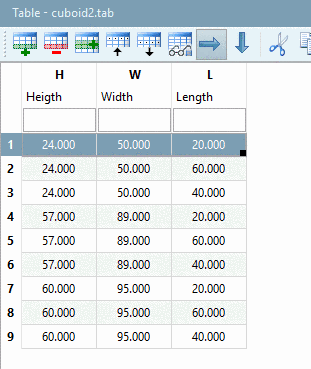

"Variable de plage de valeurs "L" résolue

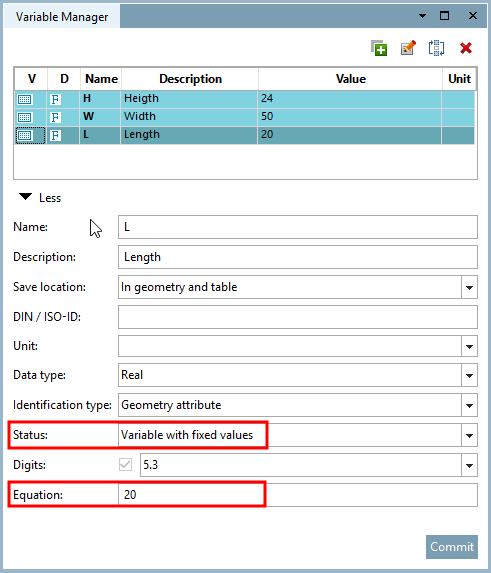

"L" dans le gestionnaire de variables : désormais en tant que "variable à valeurs fixes [Variable with fixed values]".

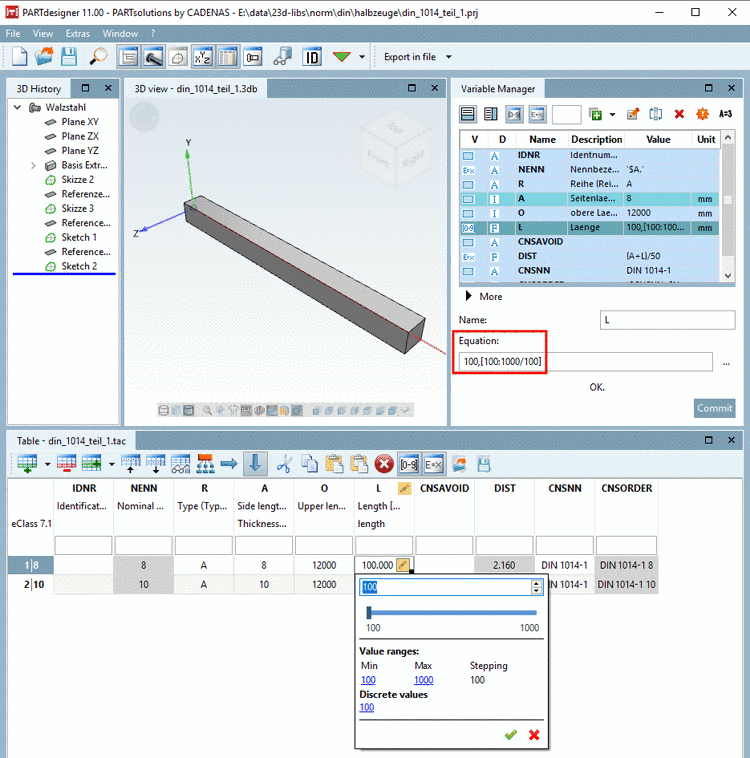

Exemple 2 : Intervalle et pas défini

Cliquez sur la commande Résoudre les plages de valeurs [Resolve value ranges].

-> La boîte de dialogue Plage maximale [Maximum range] s'ouvre.

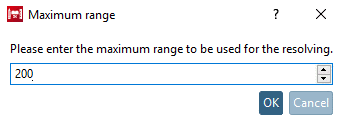

Plage maximale [Maximum range]

Remarque

Si l' incrément est indiqué dans la définition de la plage de valeurs (par ex. "[100:1000/100]"), les règles suivantes s'appliquent :

Tant l'indication sous Plage maximale [Maximum range] que l' incrément peuvent influencer le résultat de l'éclatement. C'est toujours le plus petit nombre de résultats d'éclatement individuels qui est utilisé.

exemple :

Si l' incrément donne 10 résultats individuels, une indication de 200 sous Plage maximale [Maximum range] n'a pas d'importance.

100,200,300,400,500,600,700,800,900,1000

Si l'entrée sous Plage maximale [Maximum range] est limitée à 5 résultats individuels, mais que l' incrément nécessiterait 10 résultats individuels, la liste s'interrompt après 5 lignes.

100,200,300,400,500

Si aucun incrément n'est indiqué dans la définition de la plage de valeurs (par ex. "[100:1000]"), la résolution est effectuée à l'aide de l'indication sous Plage maximale [Maximum range].

Confirmez en cliquant sur OK.
-> La boîte de dialogue Résoudre les variables de plage de valeurs [Resolve value range variables] s'ouvre.
Cochez la case de sélection des variables (ici uniquement "L") dont vous souhaitez résoudre la plage de valeurs et confirmez en cliquant sur OK.

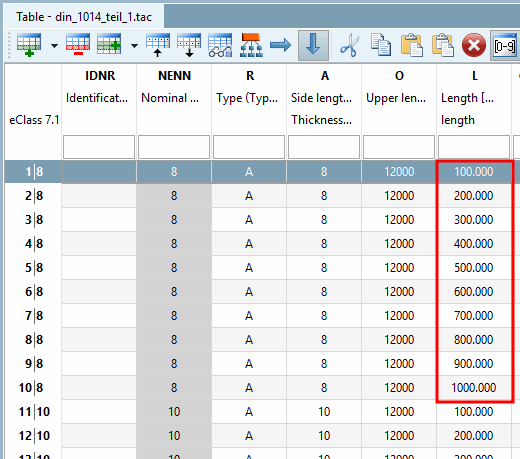

Résultat : La résolution a été effectuée avec l'incrément défini de 100.

Résultat

Exemple 3 : Résoudre des variables avec des graphiques

Avec la V12.9, il est désormais possible de résoudre les variables de plage de valeurs avec des graphiques sans perdre les graphiques.

Cliquez dans PARTdesigner > menu Outils [Extras] sur la commande Résoudre les plages de valeurs.... [Resolve value ranges...]

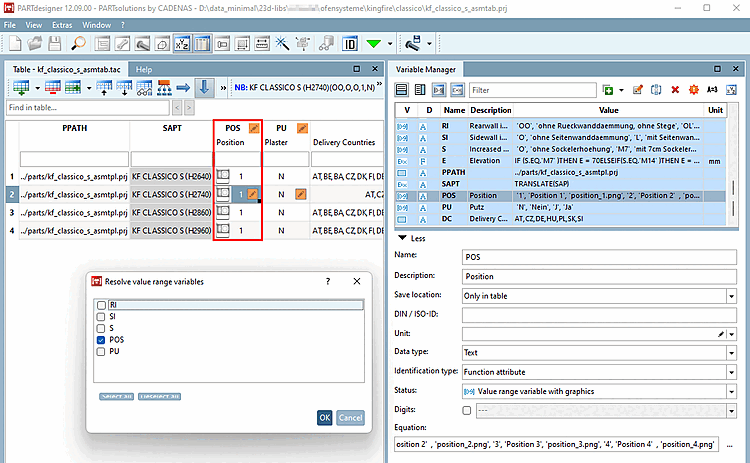

-> La boîte de dialogue Résoudre les variables de plage de valeurs [Resolve value range variables] s'ouvre.
Sélectionnez la variable de plage de valeurs souhaitée (qui contient les graphiques) et confirmez en cliquant sur OK.
-> La commande est exécutée immédiatement.
-> Pour que les modifications soient visibles dans PARTdesigner, celui-ci doit être redémarré.
résultat :

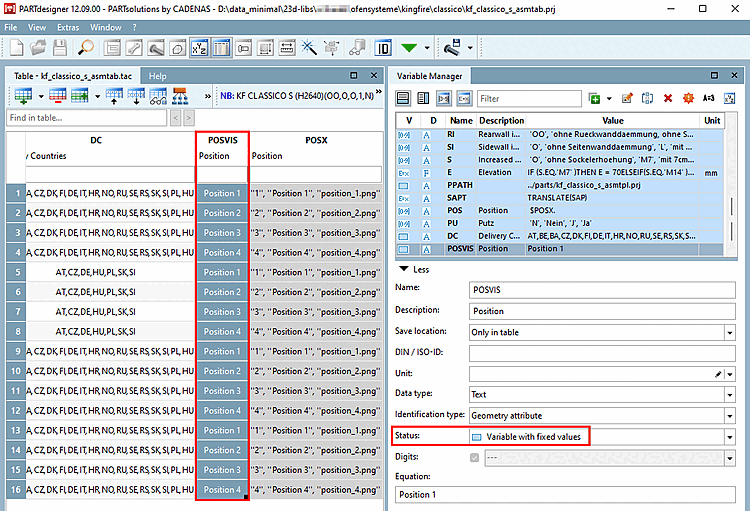

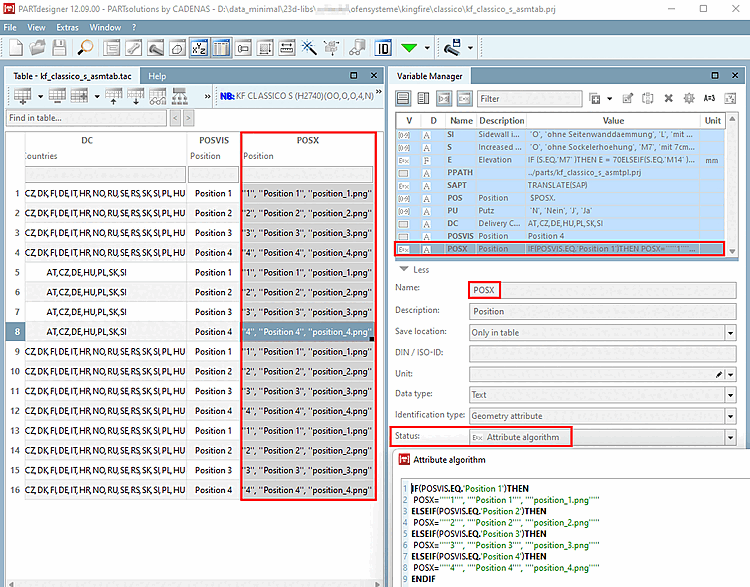

- Une variable nommée [VARNAME]+"VIS" a été créée, qui contient le texte visible de la variable [VARNAME].
- Une variable [VARNAME]+"X" a été créée avec un algorithme de caractéristiques qui contrôle l'attribution d'image correspondante à l'aide du texte visible.

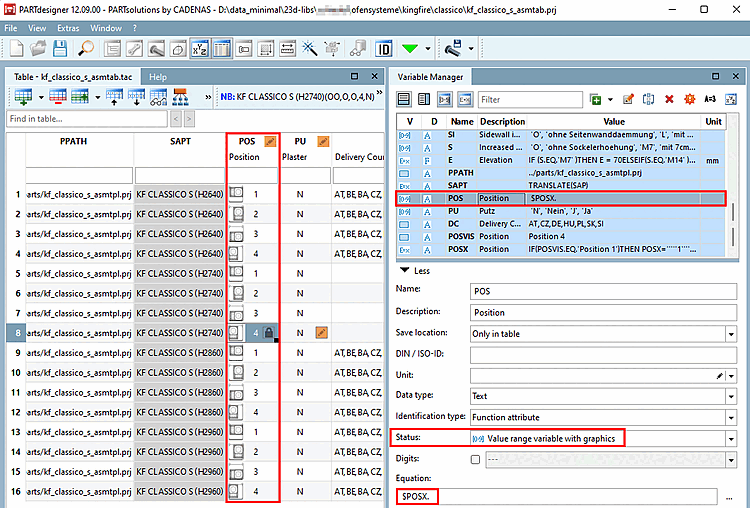

- La variable résolue conserve le statut de variable de plage de valeurs avec des graphiques [Value range variable with graphics] pour afficher les images correspondantes dans la colonne [VARNAME].

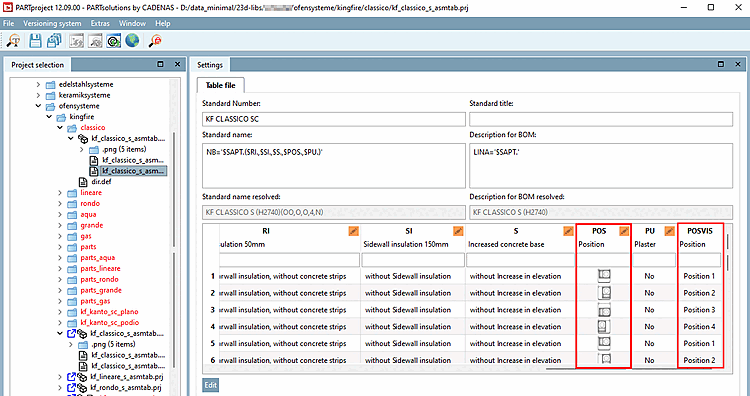

- Les variables [VARNAME] et [VARNAME] + VIS sont également visibles dans PARTproject.
