7.19.1.  Risolvere gli intervalli di valori...

Utilizzando Esplodi intervalli di valori [Resolve value ranges...]... ( menu PARTdesigner -> Extra [Extras] ) è possibile scomporre le caratteristiche che contengono intervalli di valori in caratteristiche individuali.

[Nota]Nota

Sia gli intervalli di valori [Value ranges] definiti come elenchi (ad esempio, "1,3,5,6,9,...") sia quelli definiti come intervalli con e senza incrementi (ad esempio, "[10:100/10]") possono essere esplosi, cioè "scomposti" nei singoli valori componenti.

Esempio 1: Elenco dei valori discreti

Esiste una tabella con la variabile intervallo di valori "L", che contiene i valori "20,40,60".

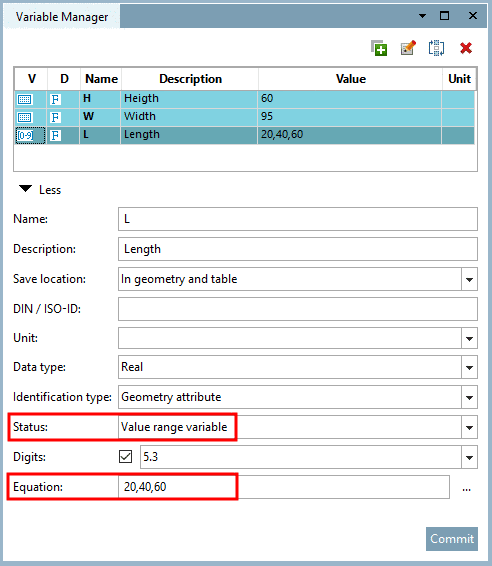

"L" nella gestione delle variabili

Figura 7.1342. "L" nella gestione delle variabili

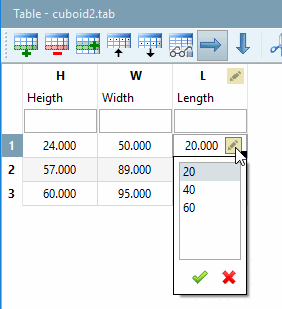

"L" nella tabella

Figura 7.1343. "L" nella tabella

Procedere come segue per assegnare i tre diversi valori dell'elenco a ciascuna delle tre righe esistenti e creare così un totale di nove valori individuali:

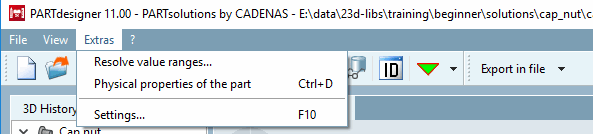

  1. Fare clic sul comando Espandi intervalli di valori [Resolve value ranges].

    Figura 7.1344.

  2. Nella finestra Risolvi intervallo di valori variabili [Resolve value range variables] selezionare la variabile [Variable] (qui solo "L") di cui si vuole risolvere l'intervallo di valori e confermare con Ok.

    Figura 7.1345.

Risultato: la tabella con l'intervallo di valori risolti si presenta come segue.

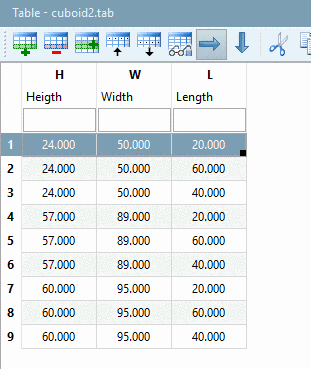

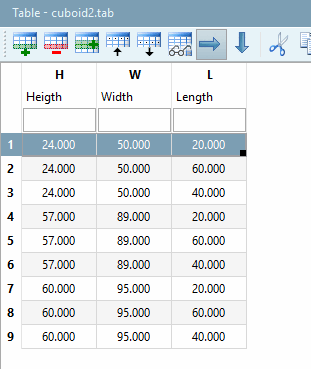

"Variabile dell'intervallo di valori "L" risolta

Figura 7.1346. "Variabile dell'intervallo di valori "L" risolta

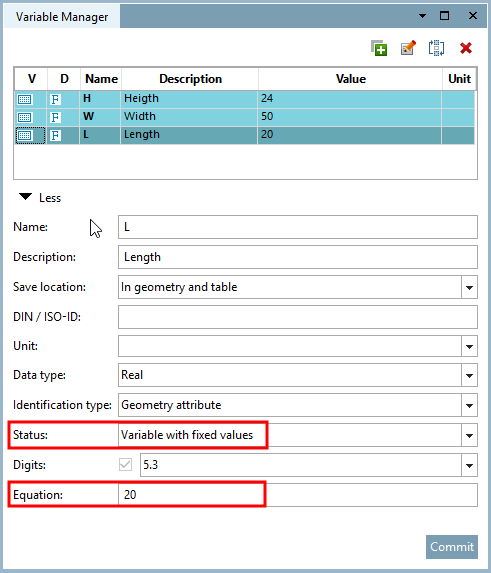

"L" nella gestione delle variabili: ora come "Variabile con valori fissi [Variable with fixed values]".

Figura 7.1347. "L" nella gestione delle variabili: ora come "Variabile con valori fissi [Variable with fixed values]".

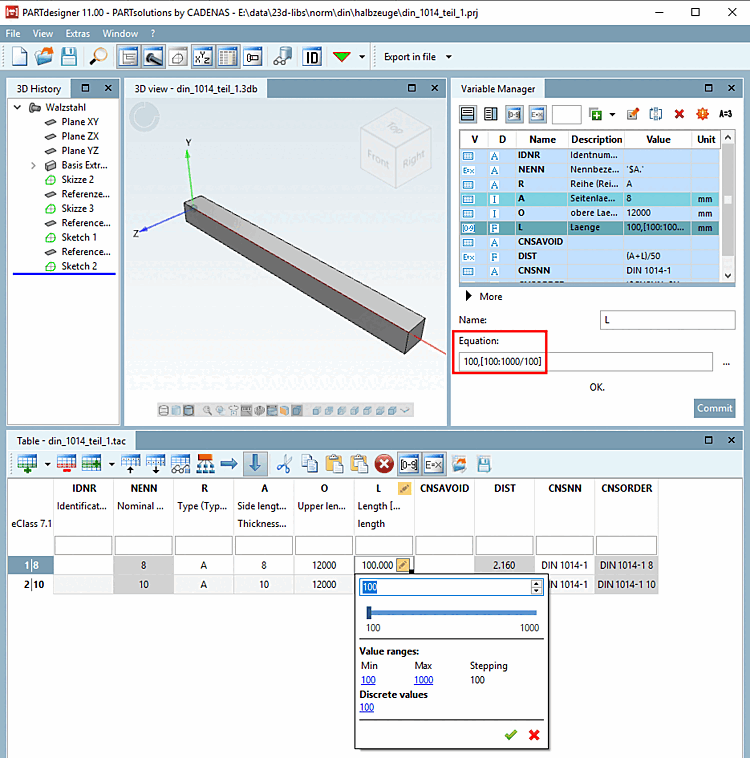

Esempio 2: Intervallo e incremento definito

Figura 7.1348.

  1. Fare clic sul comando Espandi intervalli di valori [Resolve value ranges].

    Figura 7.1349.

    -> Si apre la finestra di dialogo Intervallo massimo [Maximum range].

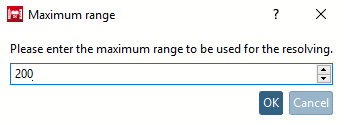

    Portata massima [Maximum range]

    Figura 7.1350.  Portata massima [Maximum range]

    [Nota]Nota

    Se l' incremento è specificato nella definizione dell'intervallo di valori (ad esempio, "[100:1000/100]"), si applica quanto segue:

    Sia la specifica alla voce Intervallo massimo [Maximum range] che la dimensione del passo possono influenzare il risultato della risoluzione. Viene sempre utilizzato il numero minore di risultati di risoluzione individuali.

    Esempio:

    Se l' incremento dà luogo a 10 risultati singoli, una voce di 200 alla voce Intervallo massimo [Maximum range] è irrilevante.

    100,200,300,400,500,600,700,800,900,1000

    Se la voce in Intervallo massimo [Maximum range] è limitata a 5 risultati singoli, ma l' incremento richiederebbe 10 risultati singoli, l'elenco viene annullato dopo 5 righe.

    100,200,300,400,500

    Se nella definizione dell'intervallo di valori non è specificato alcun incremento (ad es. "[100:1000]"), la risoluzione si basa sulla specifica in Intervallo massimo [Maximum range].

  2. Confermare con OK.

    -> Si apre la finestra di dialogo Risolvi le variabili dell'intervallo di valori [Resolve value range variables].

    Attivare la casella di controllo accanto alle variabili (qui solo "L") di cui si vuole risolvere l'intervallo di valori e confermare con OK.

    Figura 7.1351.

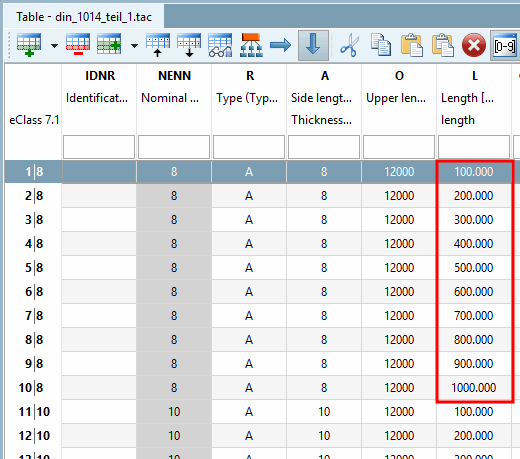

    Risultato: La risoluzione è stata effettuata con l'incremento definito di 100.

    Risultato

    Figura 7.1352. Risultato

Esempio 3: Risoluzione delle variabili con i grafici

Con la V12.9 è ora possibile risolvere le variabili dell'intervallo di valori con la grafica senza perdere la grafica.

  1. Fare clic nel menu PARTdesigner > Extra [Extras] sul comando Risolvi intervalli di valori.... [Resolve value ranges...]

    Figura 7.1353.

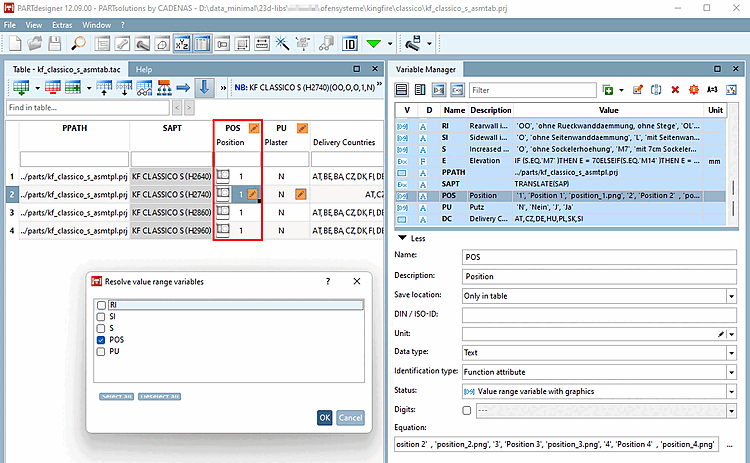

    -> Si apre la finestra di dialogo Risolvi le variabili dell'intervallo di valori [Resolve value range variables].

  2. Selezionare la variabile dell'intervallo di valori desiderato (che contiene i grafici) e confermare con OK.

    -> Il comando viene eseguito immediatamente.

    -> Per rendere visibili le modifiche in PARTdesigner, è necessario riavviarlo.

  3. Risultato:

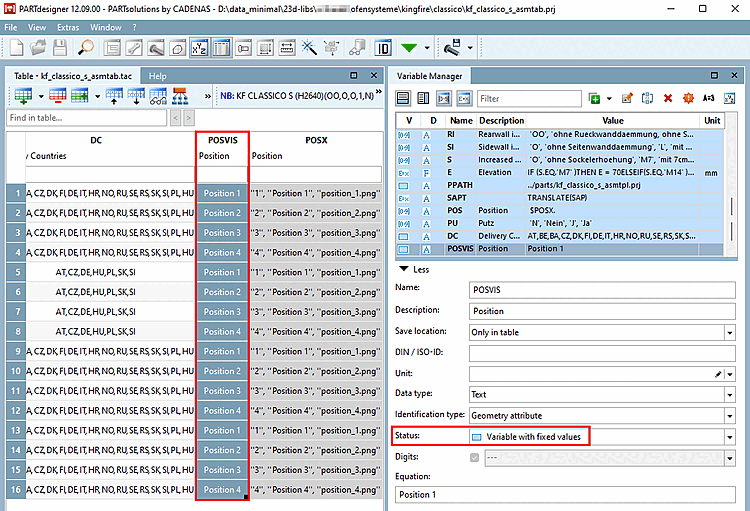

    • È stata creata una variabile con il nome [VARNAME]+"VIS", che contiene il testo visibile della variabile [VARNAME].

      Figura 7.1354.

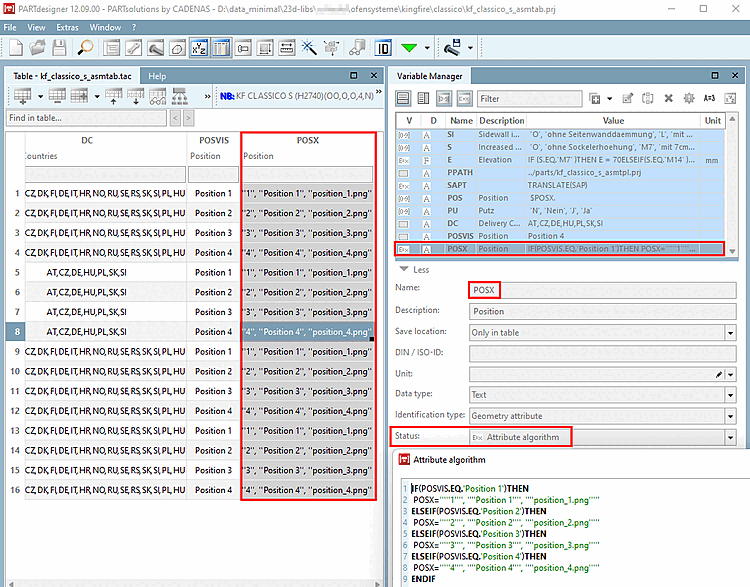

    • È stata creata una variabile [VARNAME]+"X" con un algoritmo che controlla l'assegnazione dell'immagine corrispondente in base al testo visibile.

      Figura 7.1355.

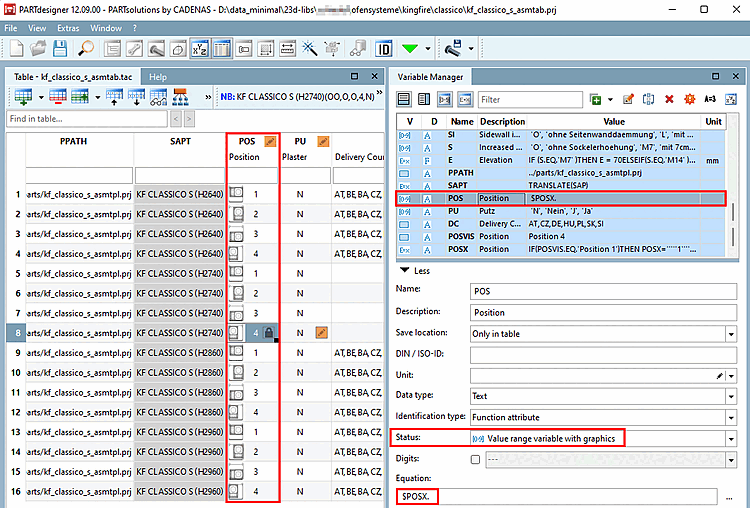

    • La variabile risolta mantiene la variabile di intervallo dei valori [Value range variable with graphics] di stato con la grafica [Value range variable with graphics] per visualizzare le schermate corrispondenti nella colonna [VARNAME].

      Figura 7.1356.

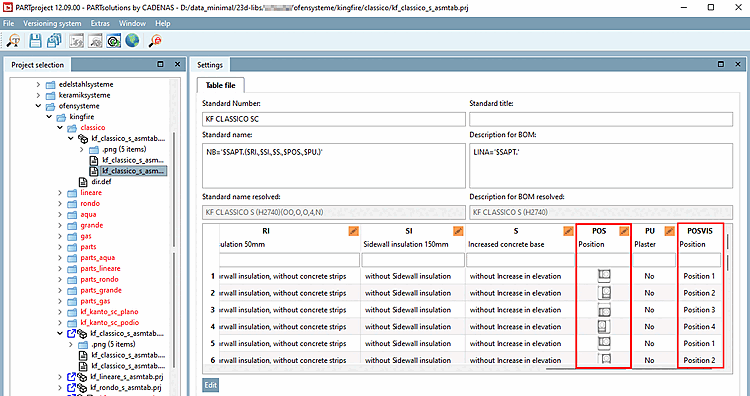

    • Le variabili [VARNAME] e [VARNAME] + VIS sono visibili anche in PARTproject.

      Figura 7.1357.
