Chapitre 3. 3Dfindit Appel à partir de la CAO
3.1. Informations sur les interfaces proposées dans la présente version de PARTsolutions
Précédent  Suivant

3.1. Informations sur les interfaces proposées dans la présente version de PARTsolutions

[Remarque]Remarque

Les fonctions d'interface sont en grande partie uniformisées pour les différents systèmes.

Des intégrations pour les systèmes de CAO suivants sont proposées par routine d'installation :

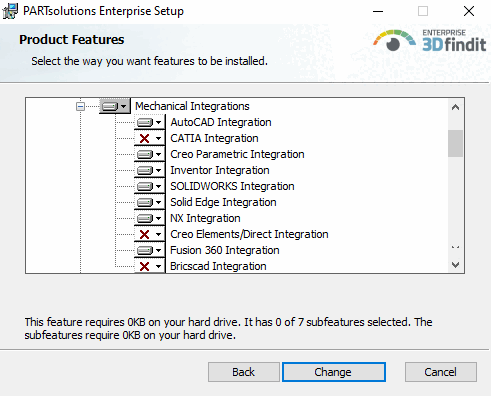

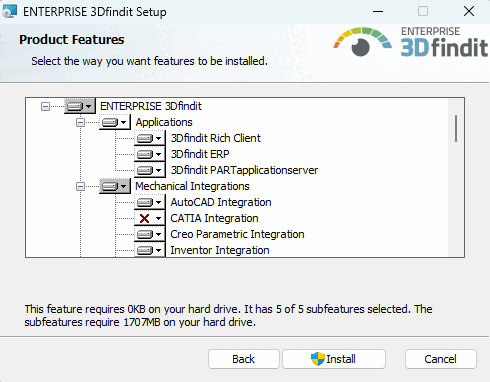

Configuration de l'entreprise -> Intégrations mécaniques

Configuration de l'entreprise -> Intégrations mécaniques

  • AutoCAD

  • CATIA

  • Creo Parametric

  • Inventor

  • SOLIDWORKS

  • Solid Edge

  • NX

  • Creo Elements/Direct

  • Fusion 360

  • Bricscad

Le présent chapitre s'articule autour des sections suivantes :

  • Section 3.2, « Intégration de la CAO »

  • Section 3.3, « Contrôle du fonctionnement de l'interface PARTsolutions - Activation / désactivation »

  • Section 3.4, « Commandes de menu et informations spécifiques à la CAO »

    Dans cette section, tous les systèmes de CAO pour lesquels des interfaces sont actuellement disponibles sont listés par ordre alphabétique avec leurs commandes/éléments de menu.

    La structure est la suivante :

    1. Informations standard

      Le menu PARTsolutions de chaque interface est illustré graphiquement et les différents éléments du menu sont des liens (voir exemple ci-dessous ).

      [Remarque]Remarque

      En cliquant sur un lien, vous accédez à la section correspondante sur ???.

      exemple:

      • Points de menu "PARTsolutions

        • Insérer Modèle [Insert model]

        • 3Dfindit

        • PARTdataManager

        • Remplacer [Replace]

        • répétitions insérer [Insert repeatedly]

        • projet ouvrir [Open project]

      • Éléments du menu "Extras [Extras]

        • fichier PS3 boutique [Execute script]

        • Scénario exécuter [Execute Script]

        • permis libérer [Release License]

        • Paramètres [Settings]

        • Gestion des événements [Event handling]

      • Points de menu "Recherche [Search]

        • Géométrique Effectuer une recherche [Execute Geometric Search]

        • Partiel Effectuer une recherche [Execute Partial Search]

        • résultats de l' Afficher LIVEsearch [Display LIVEsearch results]

      • Points de menu "Propre bibliothèque [User library]

        • Enregistrement [Insert]

      • Points de menu "Info [Info]

        • licences [Licenses]

        • Informations système/Assistance [System info/Support]

        • Aide [Help]

        • d’infos CADENAS [About CADENAS]

    2. Informations complémentaires

      Vous trouverez ici des informations spécifiques à la CAO.

      Par exemple, pour les dialogues de placement ou l'activation de l'interface.

  • Section 3.5, « Référence commune à la CAO de toutes les commandes de menu  »

    Cette section contient toutes les commandes de menu pour l'ensemble de la CAO.

    Le libellé exact dans les titres de chapitre des différentes commandes peut présenter de légères différences. Dans certains systèmes de CAO, un texte court est utilisé en raison de la limitation des caractères.
