3.5.1.  Insertion à partir de la bibliothèque de pièces normalisées et d'achat via « 3Dfindit »

Vous trouverez ci-dessous la procédure à suivre pour insérer un composant dans votre système de CAO 3D à l'aide de la commande 3Dfindit .

[Remarque]Remarque

Ce document décrit la procédure standard.

Pour certains logiciels de CAO, vous trouverez des informations supplémentaires dans le chapitre consacré à la CAO.

  1. Dans le menu ENTERPRISE 3Dfindit, cliquez sur le Commande 3Dfindit .

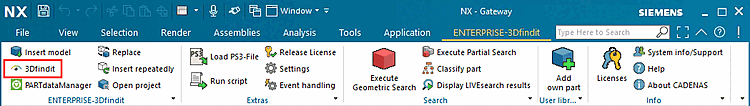

    3Dfindit (illustration tirée, à titre d'exemple, de NX)

    3Dfindit (illustration tirée, à titre d'exemple, de NX)

    -> L'affichage passe à 3Dfindit.

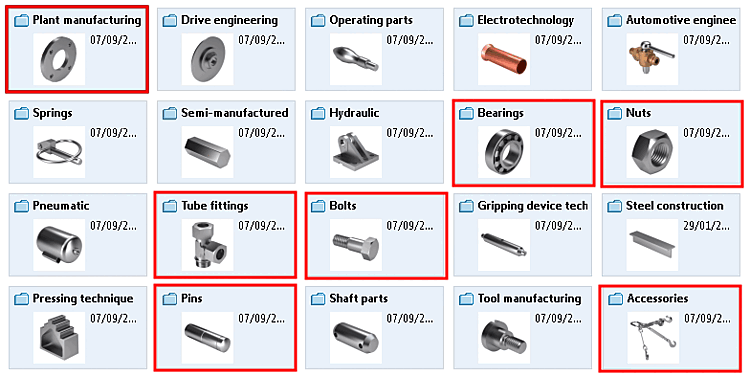

  2. Sélectionnez le composant souhaité à l'aide de la méthode de recherche de votre choix.

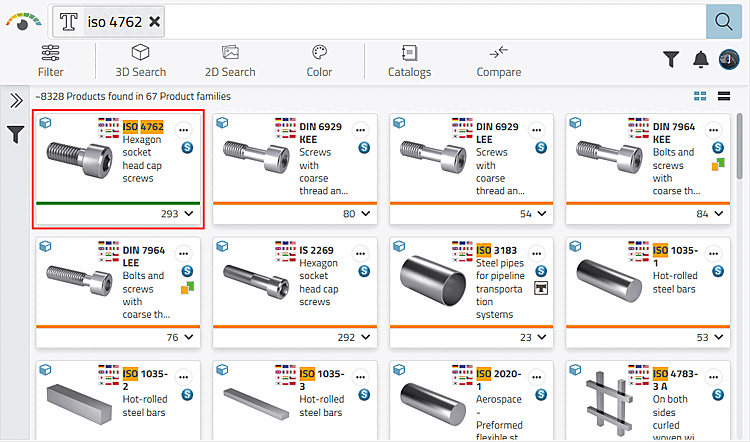

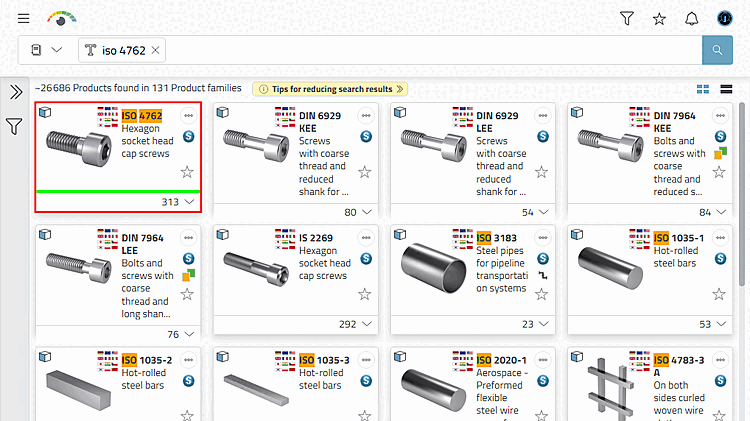

    Par exemple, recherche en texte intégral sur « ISO 4762 »

    Par exemple, recherche en texte intégral sur « ISO 4762 »

  3. Ouvrez la pièce et déterminez la configuration souhaitée.

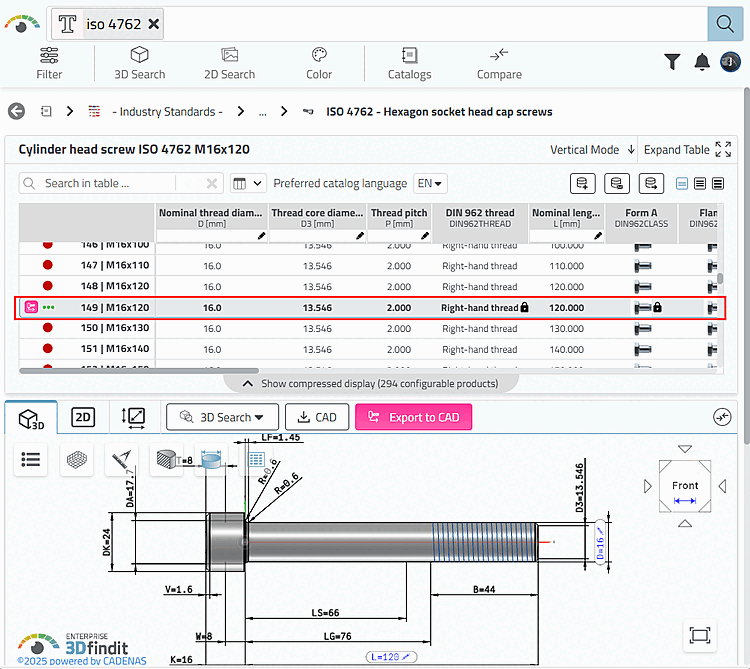

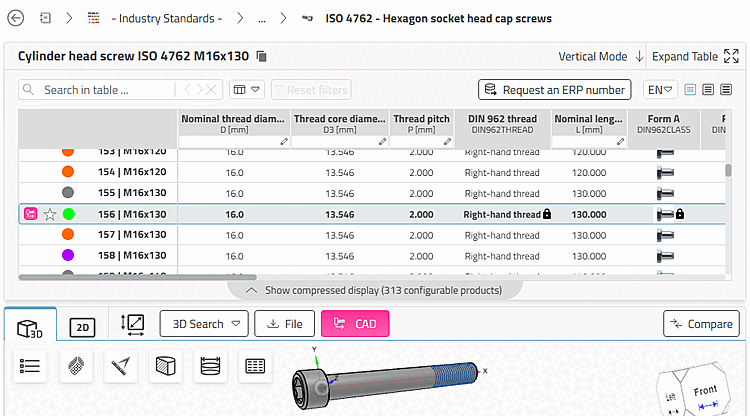

    Sélectionner la valeur dans le tableau

    Sélectionner la valeur dans le tableau

  4. Cliquez sur le bouton « CAO ».

    -> Le foyer se déplace vers le système de CAO.

  5. Dans le système de CAO, la boîte de dialogue de placement s'affiche.

    [Remarque]Remarque

    La boîte de dialogue de placement est disponible pour les interfaces d'Inventor, de Creo Parametric, de Solid Edge, de SolidWorks et de NX.

    Avec d'autres logiciels de CAO, effectuez le placement à l'aide des méthodes standard de votre logiciel de CAO .

    Pour certaines pièces, telles que les vis, 3Dfindit propose des méthodes de placement automatiques. Si aucune méthode de placement automatique n'est disponible, les boutons sont masqués.

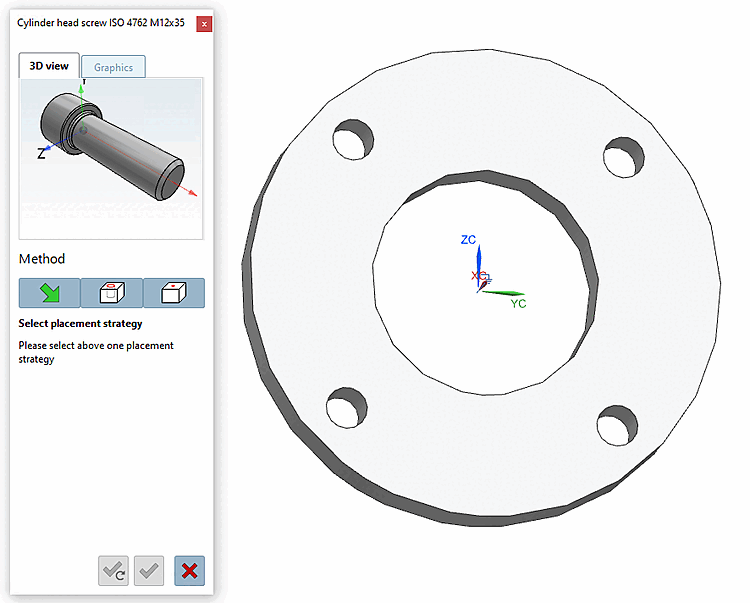

    Stratégie de placement choisir [Select placement strategy]

    Stratégie de placement choisir [Select placement strategy]

  6. Choisissez une méthode de placement :

    1. Système de CAO (méthode de placement CAO standard)

      [Remarque]Remarque

      Cette méthode de placement est toujours disponible.

      Pour plus de détails, consultez le site Section 3.5.1.1.2, « méthode standard ».

    2. Dans l'alésage du cylindre [In Cylinder] (méthode de placement 3Dfindit)

      par exemple pour le positionnement de vis, mais aussi de roulements sur des arbres

      Crée automatiquement les conditions de placement nécessaires pour positionner le solide dans un trou cylindrique. [Create automatic references to place a body in a cylinder hole.]

      Pour plus de détails, consultez le site Section 3.5.1.1.3, « « Dans l'alésage du cylindre »  ».

    3. Sur une surface [On surface] (3Dfindit méthode de placement)

      Crée automatiquement les conditions de placement nécessaires pour positionner le solide orthogonalement sur la surface [Create mates for placement on planar face]

      Pour plus de détails, consultez Section 3.5.1.1.4, « « À la surface »  ».

    4. Surfaces en contact [Touching Surfaces] (méthode de placement 3Dfindit)

      par exemple pour la mise en place de vis à tête fraisée

      Positionnement à l'aide de deux surfaces de contact [Placement with coincident faces]

      Pour plus de détails, consultez Section 3.5.1.1.5, « « Surfaces de contact »  ».

    [Remarque]Remarque

    Pour les méthodes de placement qui ne sont pas disponibles, les boutons correspondants sont masqués. C'est notamment le cas pour les éléments de vissage, pour lesquels plusieurs méthodes sont disponibles.

    [Remarque]Remarque

    Il se peut que des boîtes de dialogue spécifiques à la CAO s'affichent. Effectuez les saisies correspondantes .

    -> En bas de la boîte de dialogue de placement, les boutons suivants s'affichent :

    Ouvrir [Open]: le modèle s'ouvre dans une fenêtre CAO distincte.
    Placer plusieurs fois [Place multiple] (et laisser la boîte de dialogue ouverte)
    Placer une fois [Place once] (et fermer la boîte de dialogue )
    Fermer la boîte de dialogue [Close dialog] (sans placement)

    Multiple Lieu [Multiple placement] : Activer la case à cocher permet placement direct et répété dans le CAO, sans avoir à le faire Boutons multiples Un lieu usage [Place multiple]. [4]

Si la partie « Placement » contient des modèles, ceux-ci sont détectés et une boîte de dialogue correspondante s'affiche. Pour plus d'informations, consultez Section 3.5.1.2, « Boîte de dialogue de placement - Reconnaissance de formes  ».




[4] Pour certains systèmes CAO, le Fonctionnalité disponible sur toutes les méthodes de placement, uniquement sur d’autres dans la méthode standard de placement CAO. Si la méthode ne conduit pas à est disponible, puis la case à cocher apparaît grisée.
