3.5.1.1.4. « À la surface »
[Remarque]Remarque

Positionnement d'un corps sur une surface.

Le placement s'effectue orthogonalement par rapport au point de la surface sélectionné. Toutes les conditions de placement nécessaires sont générées automatiquement.

Le La méthode Sur de surface [On surface] convient par exemple aux vis.

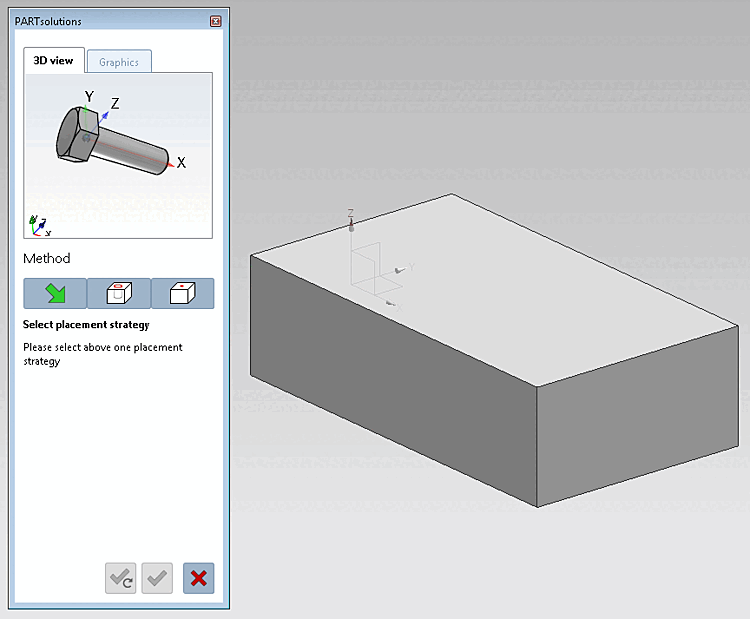

Situation initiale:

En cliquant sur , vous pouvez changer l’action de placement Annuler.

En cliquant sur En cliquant sur , vous pouvez changer l’action de placement Annuler. , vous pouvez changer l’action de placement Annuler.

  1. Cliquez sur le boutonpour Face. [On surface]

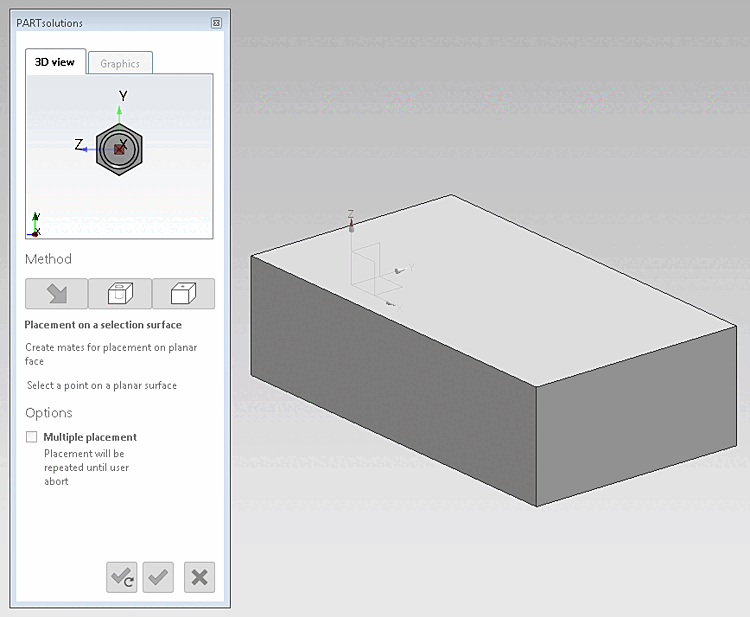

    Exemple : Déterminer le point d'insertion sur une surface

    Exemple : Déterminer le point d'insertion sur une surface

  2. Sélectionnez un point sur une surface [Select point on surface].

    [Remarque]Remarque

    Il se peut que des boîtes de dialogue propres au logiciel de CAO s'affichent également, ce qui rend la boîte de dialogue de placement inactive.

  3. Cliquez sur Placer une [Place once] fois ou sur Plusieurs Place [Place multiple] .

    -> La vis est mise en place.

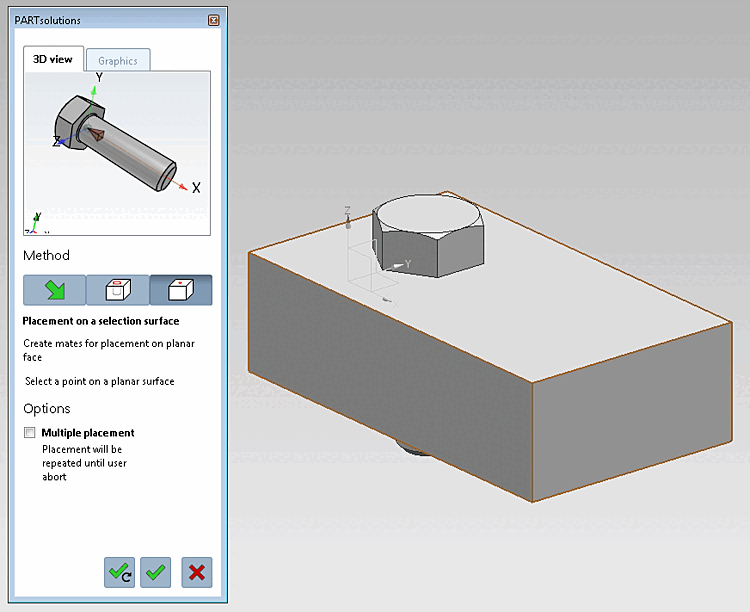

    Vis placée sur la surface

    Vis placée sur la surface

    [Remarque]Remarque

    Il se peut que l'insertion soit déjà déclenchée par une interaction avec une autre boîte de dialogue et qu'elle ne soit donc pas nécessaire ici.

  4. Effectuer d'autres placements (facultatif) ou fermer la boîte de dialogue de placement

    Ouvrir [Open]: le composant s'ouvre dans une fenêtre CAO distincte.
    Placer plusieurs fois [Place multiple] (et laisser la boîte de dialogue ouverte)
    Placer une fois [Place once] (puis fermer la boîte de dialogue )
    Fermer la boîte de dialogue [Close dialog] (sans positionnement)
