3.5.1.1.3. « Dans l'alésage du cylindre »
[Remarque]Remarque

Insertion d'un corps dans un trou cylindrique.

Le placement s'effectue le long du bord d'un cylindre. Toutes les conditions de placement nécessaires sont générées automatiquement.

Le Méthode Dans l’alésage du cylindre [In Cylinder], est adapté, par exemple, pour le placement de visses dans des trous ou pour placer un roulement sur un Faites signe.

Situation initiale:

Dès que dans PARTdataManager ou Seamless le bouton Transférer en CAO [Export to CAD] , la vue passe à la CAO et le Une boîte de dialogue de placement s’ouvre.

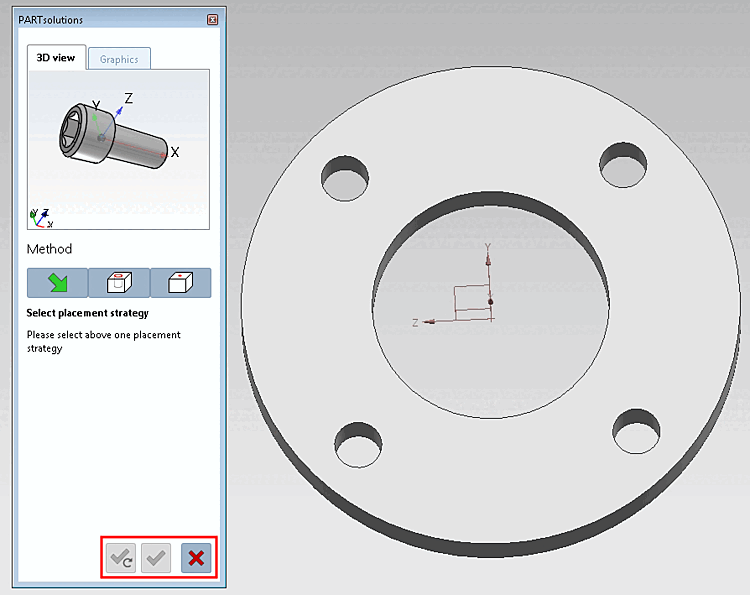

Utilisez les boutons ci-dessous pour confirmer la Les placements restent inactives. En cliquant sur , vous pouvez changer l’action de placement Annuler.

Utilisez les boutons ci-dessous pour confirmer la Les placements restent inactives. En cliquant sur Utilisez les boutons ci-dessous pour confirmer la Les placements restent inactives. En cliquant sur , vous pouvez changer l’action de placement Annuler. , vous pouvez changer l’action de placement Annuler.

  1. Cliquez sur le boutonvers l’alésage du cylindre [In Cylinder].

    -> La vue 3D [3D view] dans la boîte de dialogue de placement affiche désormais les points d'attache possibles. (Si plusieurs points d'attache sont possibles, des indications correspondantes s'affichent dans la boîte de dialogue de placement.)

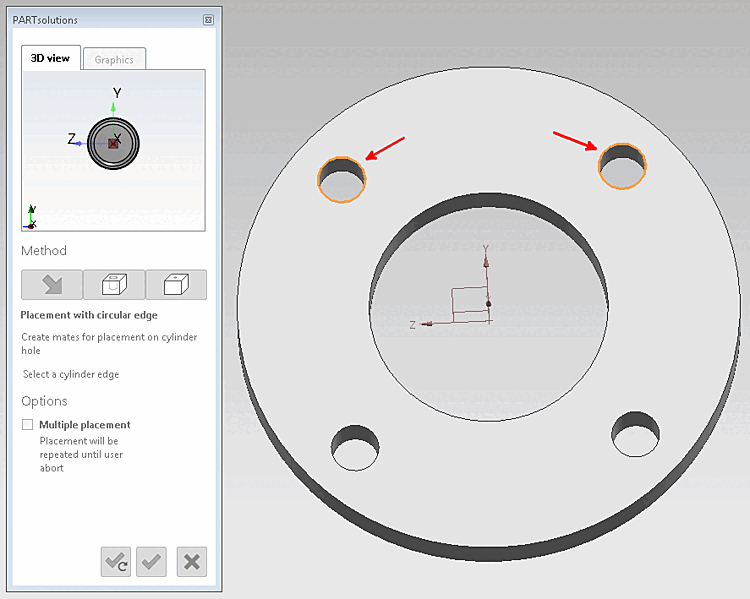

    Arête(s) cylindrique(s) sélectionnée(s)

    Arête(s) cylindrique(s) sélectionnée(s)

  2. Sélectionnez une arête du cylindre [Select a cylinder edge] (un élément qui détermine de manière univoque la position de placement).

    Placement multiple Facultatif: il suffit de sélectionner plusieurs éléments cylindriques (selon le logiciel de CAO, avec ou sans la touche Ctrl).

    [Remarque]Remarque

    Il se peut que des boîtes de dialogue propres au logiciel de CAO s'affichent également, ce qui rend la boîte de dialogue de placement inactive .

  3. Cliquez sur Placer une [Place once] fois ou sur Plusieurs Place [Place multiple] .

    Si un motif est détecté, le système demande automatiquement si la pièce doit être insérée dans le motif.

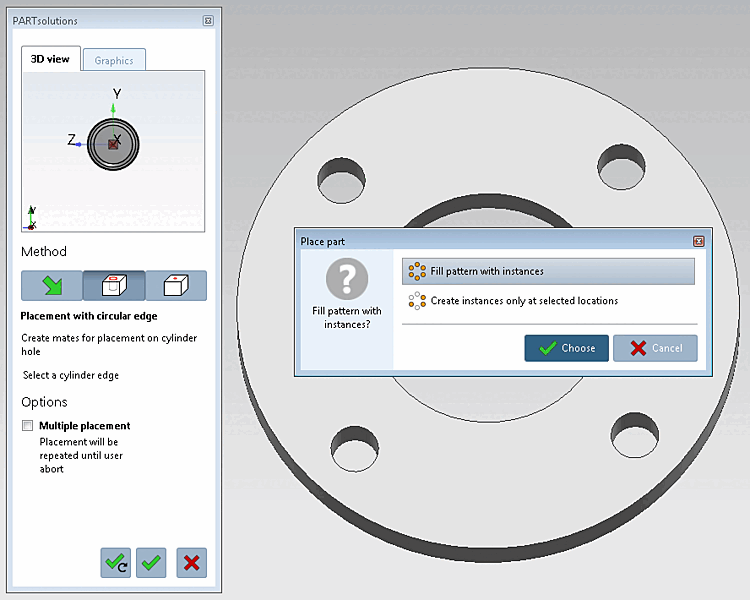

    Placer un composant [Place part]: souhaitez-vous remplir le modèle avec des instances ? [Fill pattern with instances?]

    Placer un composant [Place part]: souhaitez-vous remplir le modèle avec des instances ? [Fill pattern with instances?]

    Sélectionnez l'option souhaitée, puis validez en cliquant sur « Sélectionner [Choose] ».

    -> La vis (ou plusieurs vis) est placée dans le trou.

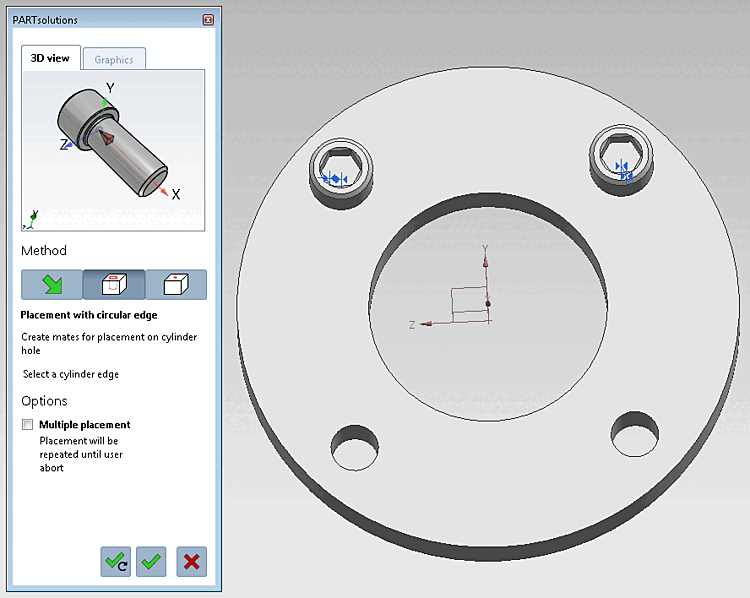

    Vis à tête cylindrique mises en place

    Vis à tête cylindrique mises en place

    [Remarque]Remarque

    Il se peut que l'insertion soit déjà déclenchée par une interaction avec une autre boîte de dialogue et qu'elle ne soit donc pas nécessaire ici.

  4. Effectuer d'autres placements (facultatif) ou fermer la boîte de dialogue de placement

    Ouvrir [Open]: le composant s'ouvre dans une fenêtre CAO distincte.
    Placer plusieurs fois [Place multiple] (et laisser la boîte de dialogue ouverte)
    Placer une fois [Place once] (puis fermer la boîte de dialogue )
    Fermer la boîte de dialogue [Close dialog] (sans positionnement)
