Clicca sul pulsanteal diametro del cilindro [In Cylinder].

-> La vista 3D [3D view] nella finestra di dialogo di posizionamento mostra ora i possibili punti di aggancio. (Se sono disponibili più punti di aggancio, nella finestra di dialogo di posizionamento vengono visualizzate le relative indicazioni.)

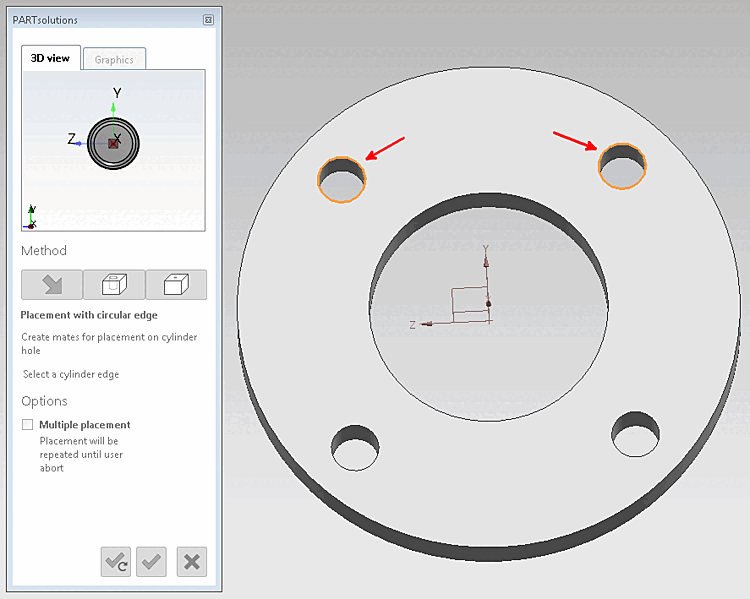

Figura 3.99. Bordo/i del cilindro selezionato/i

Selezionare un bordo del cilindro [Select a cylinder edge] (un elemento che definisce in modo univoco la posizione di posizionamento ).

Posizionamento multiplo opzionale: è sufficiente selezionare più elementi cilindrici (a seconda del programma CAD, con o senza il tasto Ctrl).

Nota È possibile che vengano visualizzate anche finestre di dialogo specifiche del CAD, il che rende inattiva la finestra di dialogo di posizionamento.

Clicca Imposta una volta [Place once] o Più Posto [Place multiple] .

Se viene riconosciuto un modello, viene automaticamente chiesto se il pezzo debba essere inserito nel modello.

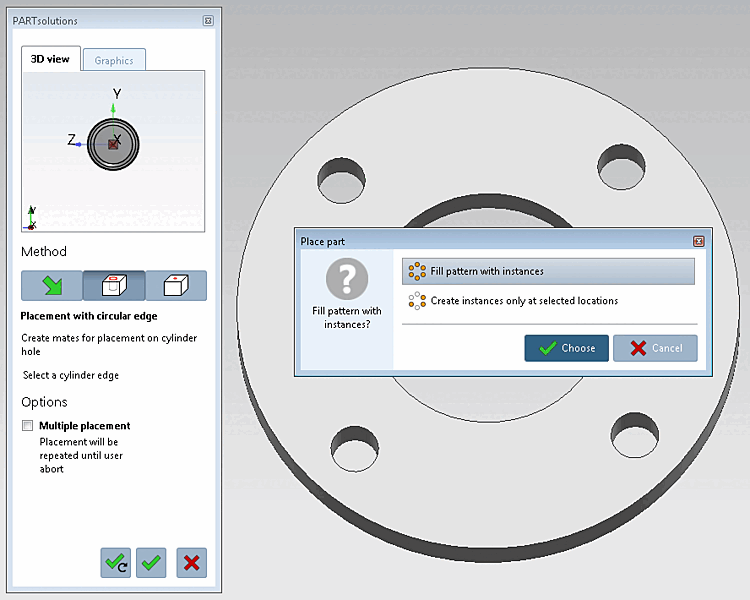

Figura 3.100.  Posizionare il componente [Place part]: desidera riempire il modello con delle istanze? [Fill pattern with instances?]

Selezionare l'opzione desiderata e confermare cliccando su " Seleziona" [Choose].

-> La vite (o più viti) viene inserita nel foro.

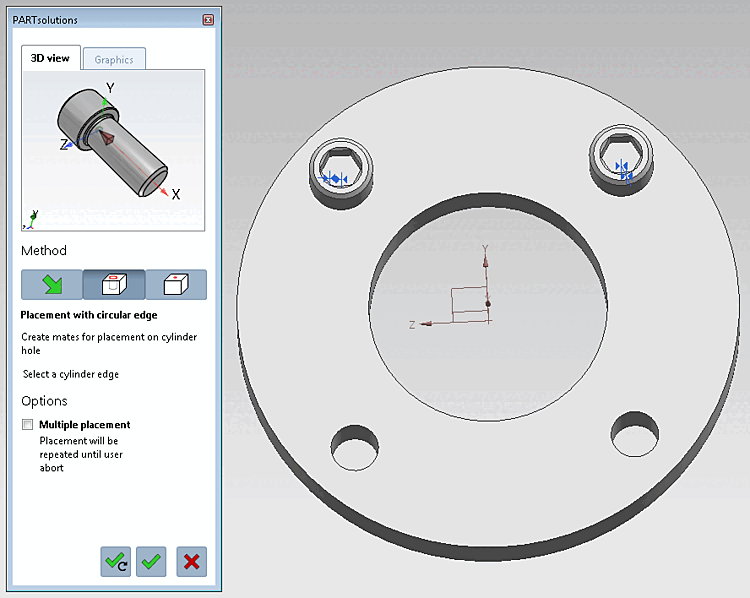

Figura 3.101. Viti a testa cilindrica posizionate

Nota È possibile che l'inserimento venga già attivato dall'interazione con un'altra finestra di dialogo e quindi non sia necessario in questa sede.

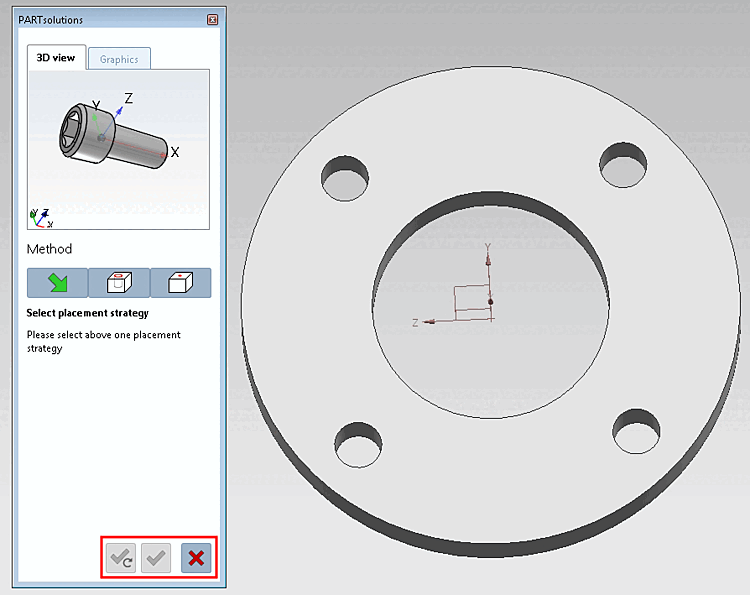

Effettuare ulteriori posizionamenti (facoltativo) oppure chiudere la finestra di dialogo di posizionamento

	Apri [Open]: il componente viene aperto in una finestra CAD separata.
	Posizionare più volte [Place multiple] (e lasciare aperta la finestra di dialogo)
	Posizionare una volta [Place once] (e chiudere la finestra di dialogo )
	Chiudi finestra di dialogo [Close dialog] (senza posizionamento)
