3.5.1.1.4. "Per superficie"
[Nota]Nota

Posizionamento di un corpo su una superficie.

Il posizionamento avviene ortogonalmente rispetto al punto della superficie selezionato. Tutte le condizioni di posizionamento necessarie vengono generate automaticamente.

Il Metodo Su di superficie [On surface] è adatto per viti, ad esempio.

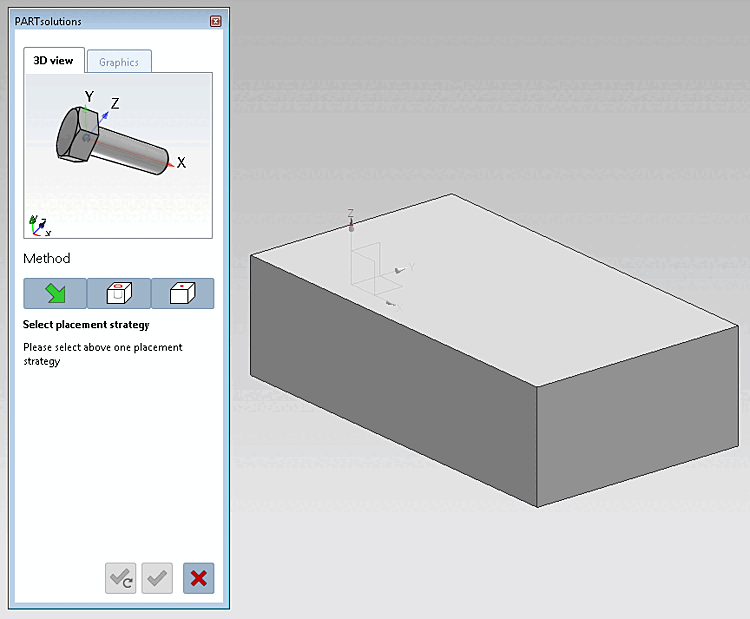

Situazione iniziale:

Cliccando su puoi cambiare l'azione di posizionamento Annulla.

Figura 3.102. Cliccando su Cliccando su puoi cambiare l'azione di posizionamento Annulla. puoi cambiare l'azione di posizionamento Annulla.

  1. Clicca sul pulsanteper Faccia Faccia. [On surface]

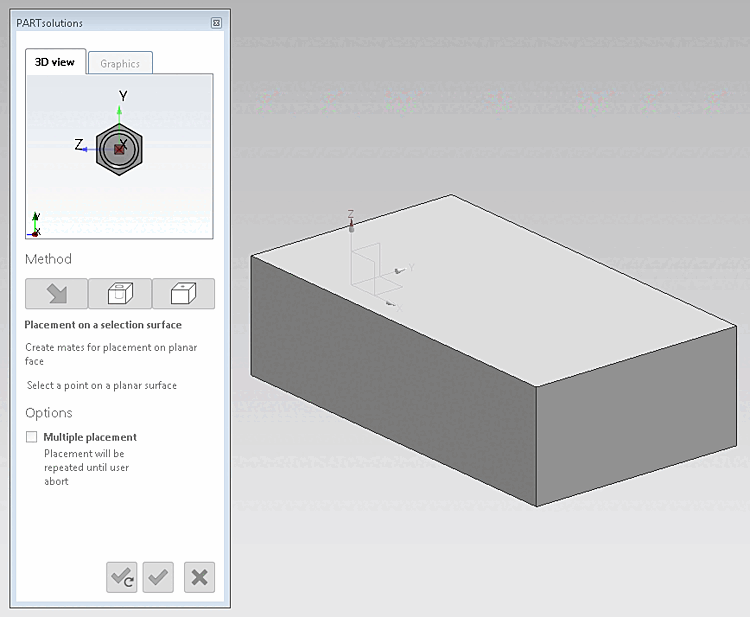

    Esempio: determinare il punto di inserimento su una superficie

    Figura 3.103. Esempio: determinare il punto di inserimento su una superficie

  2. Selezionare un punto su una superficie [Select point on surface].

    [Nota]Nota

    È possibile che vengano visualizzate anche finestre di dialogo proprie del CAD, il che rende inattiva la finestra di dialogo di posizionamento.

  3. Clicca Imposta una volta [Place once] o Più Posto [Place multiple] .

    -> Si posiziona la vite.

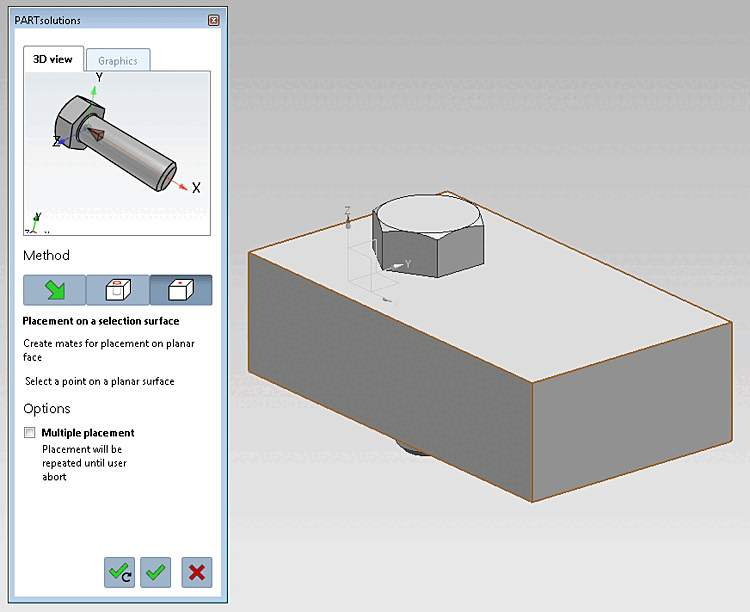

    Vite posizionata sulla superficie

    Figura 3.104. Vite posizionata sulla superficie

    [Nota]Nota

    È possibile che l'inserimento venga già attivato dall'interazione con un'altra finestra di dialogo e che quindi qui non sia necessario.

  4. Effettuare ulteriori posizionamenti (facoltativo) oppure chiudere la finestra di dialogo di posizionamento

    Apri [Open]: il componente viene aperto in una finestra CAD separata.
    Posizionare più volte [Place multiple] (e lasciare aperta la finestra di dialogo)
    Posizionare una volta [Place once] (e chiudere la finestra di dialogo )
    Chiudi finestra di dialogo [Close dialog] (senza posizionamento)
