3.5.1.1.5. "Superfici di contatto"

[Nota]Nota

Inserimento di un corpo in un foro conico.

Il posizionamento avviene sulla superficie del cono. Tutte le condizioni di posizionamento necessarie vengono generate automaticamente.

Il Metodo Toccare superfici [Touching Surfaces] è adatto, ad esempio, per posizionare Viti scavate.

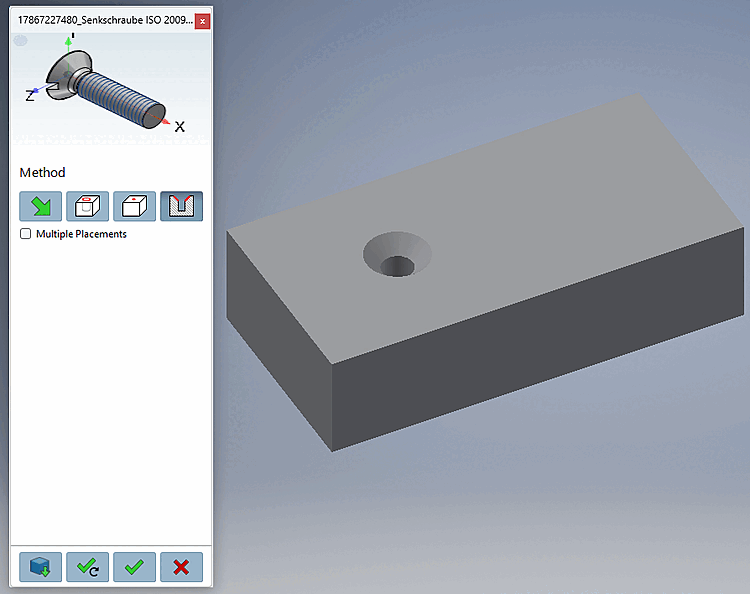

Situazione iniziale:

Non appena In 3Dfindit, clicca sul pulsante A Trasferisci CAD [Export to CAD] , la visuale passa al CAD e il Si apre la finestra di posizionamento 3Dfindit.

Cliccando su puoi cambiare l'azione di posizionamento Annulla.

Figura 3.105. Cliccando su Cliccando su puoi cambiare l'azione di posizionamento Annulla. puoi cambiare l'azione di posizionamento Annulla.

  1. Clicca sul pulsante Toccare i volti [Touching Surfaces] .

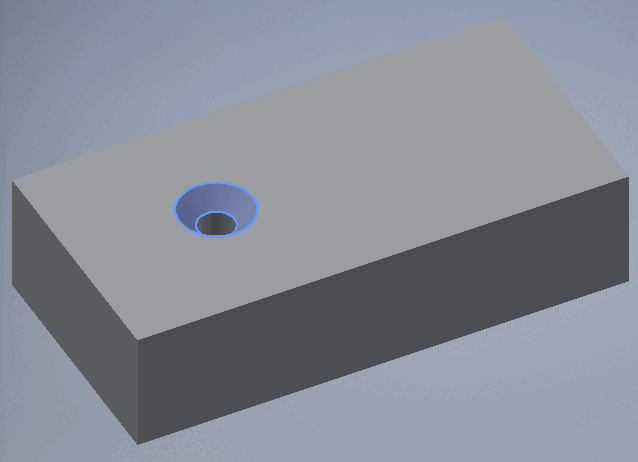

  2. Selezionare un'area che debba coincidere con l'area di posizionamento selezionata [Select coincident placement face] .

    Area contrassegnata

    Figura 3.106. Area contrassegnata

    [Nota]Nota

    È possibile che vengano visualizzate anche finestre di dialogo specifiche del CAD, il che rende inattiva la finestra di dialogo di posizionamento.

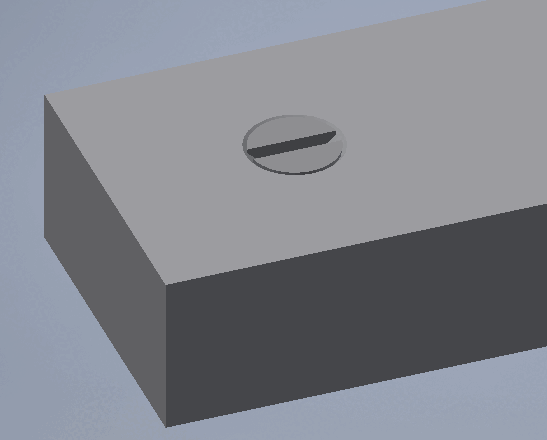

  3. Clicca Imposta una volta [Place once] o Più Posto [Place multiple] .

    -> Si posiziona la vite.

    [Nota]Nota

    È possibile che l'inserimento venga già attivato dall'interazione con un'altra finestra di dialogo e che quindi qui non sia necessario.

    Figura 3.107.

  4. Effettuare ulteriori posizionamenti (facoltativo) oppure chiudere la finestra di dialogo di posizionamento

    Apri [Open]: il componente viene aperto in una finestra CAD separata.
    Posizionare più volte [Place multiple] (e lasciare aperta la finestra di dialogo)
    Posizionare una volta [Place once] (e chiudere la finestra di dialogo )
    Chiudi finestra di dialogo [Close dialog] (senza posizionamento)
