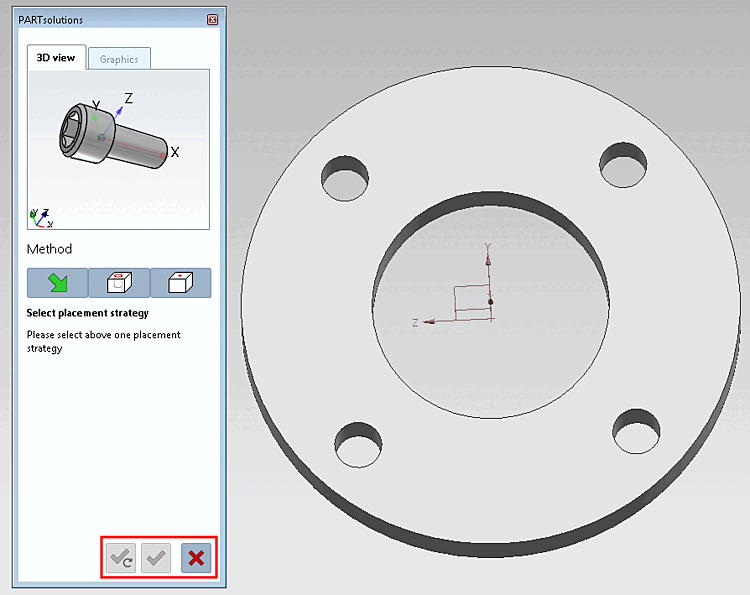

Klicken Sie auf die Schaltfläche In Zylinderbohrung [In Cylinder] .

-> Die 3D-Ansicht [3D view] im Platzierungsdialog zeigt nun die möglichen Anfügepunkte. (Sollten mehrere Anfügepunkte möglich sein, werden im Platzierungsdialog entsprechende Hinweise angezeigt.)

-> Im Platzierungsdialog auf der Registerseite Grafiken [Graphics] finden Sie 3D-Bilder des Bauteils oder technische Ansichten (sofern vorhanden).

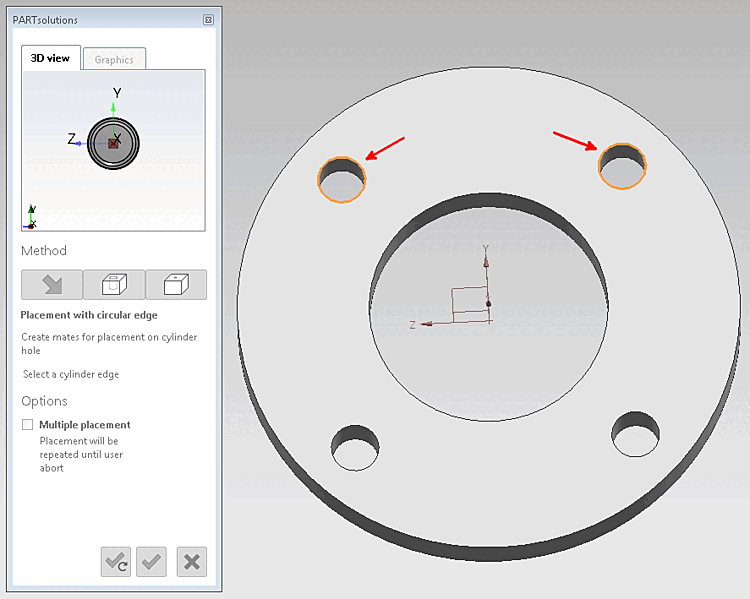

Zylinderkante(n) selektiert

Selektieren Sie eine Kante des Zylinders [Select a cylinder edge] (ein Element, was die Platzierungsposition eindeutig bestimmt).

Mehrfachplatzierung optional: Selektieren Sie einfach mehrere Zylinderelemente (CAD-abhängig mit oder ohne STRG-Taste).

Hinweis Evtl. werden zusätzlich CAD-eigene Dialoge angezeigt, wodurch der Platzierungsdialog inaktiv wird.

Klicken Sie auf Einmal platzieren [Place once] oder Mehrfach platzieren [Place multiple] .

Wird ein Muster erkannt, erfolgt automatisch eine Abfrage, ob das Teil im Muster eingefügt werden soll.

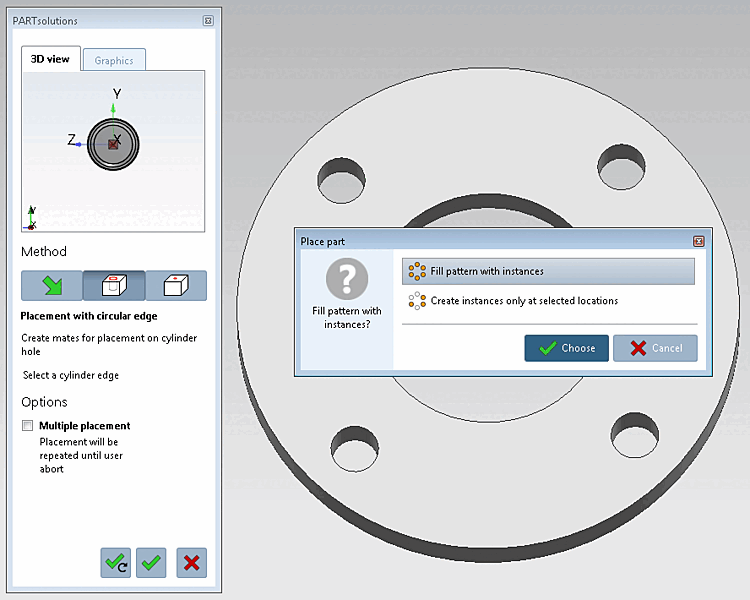

Bauteil platzieren [Place part]: Möchten Sie das Muster mit Instanzen füllen? [Fill pattern with instances?]

Selektieren Sie die gewünschte Option und bestätigen Sie mit Klick auf Auswählen [Choose].

-> Die Schraube (oder auch mehrere) wird in der Bohrung platziert.

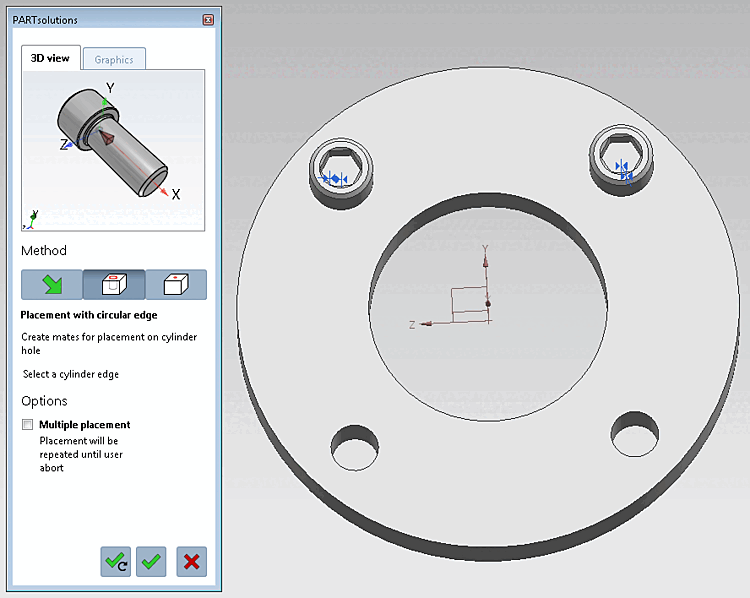

Zylinderschrauben platziert

Hinweis Evtl. wird das Einfügen bereits durch Interaktion mit einem anderen Dialog ausgelöst und entfällt dann hier.

Optional weitere Platzierungen vornehmen oder Platzierungsdialog schließen

	Mehrfach platzieren [Place multiple] (und Dialog geöffnet lassen)
	Einmal platzieren [Place once] (und Dialog schließen)
	Dialog schließen [Close dialog] (ohne Platzierung)
