Dans les sections suivantes, tous les systèmes de CAO pour lesquels des interfaces sont actuellement disponibles sont listés par ordre alphabétique avec leurs commandes/éléments de menu.

Chaque section de CAO est structurée de la manière suivante :

Informations standard
Suivez les liens pour lire les informations standard sur les différents éléments du menu.
Informations complémentaires
Vous trouverez ici des informations spécifiques à la CAO. Par exemple, sur les dialogues de placement ou l'activation des interfaces.

Il est précédé d'une matrice qui montre les fonctions disponibles de chaque interface.

La légende correspondante est présentée dans le tableau suivant.

ENTERPRISE 3Dfindit

	Brève note	Description
	Insertion du modèle [Insert model] (3D)	Si aucune application n'a encore été lancée, le client 3Dfindit démarre, si ce n'est pas possible, PARTdataManager démarre, si une application est déjà en cours d'exécution, il est demandé à l'utilisateur s'il veut lancer 3Dfindit ou PARTdataManager.
	Insertion du modèle [Insert model] (2D)	Lancement de PARTdataManager et transfert de composants 2D de PARTsolutions vers la CAO
	3Dfindit	3Dfindit: moteur de recherche visuel pour les composants 3D des fabricants 3Dfindit est utilisé ou démarré.
	PARTdataManager	PARTdataManager: Reprise des éléments de construction 3D de PARTsolutions dans la CAO PARTdataManager est utilisé ou démarré.
	Remplacer [Replace]	Remplacement d'un composant 3Dfindit par un autre
	Insérer à plusieurs reprises [Insert repeatedly]	Insérer une nouvelle fois le dernier composant inséré
	Ouvrir un projet [Open project]	Il est vérifié si l'élément d'assemblage sélectionné provient de 3Dfindit.
	Show favourites	Les listes de favoris s'affichent. Vous trouverez des détails ici.

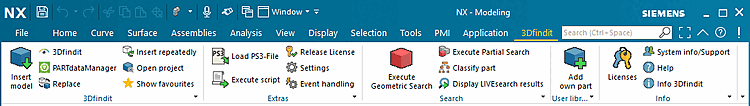

L'illustration suivante montre les fonctions à l'exemple de NX :

Extras

	Brève note	Description
	Charger le fichier PS2/3	Charger le fichier PS2/3
	Exécuter le script [Run script]	Exécuter le script
	Libérer la licence [Release License]	Libération explicite de la licence d'exportation 3Dfindit (pertinente uniquement en cas de licence flottante).
	Réglages [Settings]	Appel de PARTadmin pour effectuer des modifications dans le fichier de configuration de l'interface
	Traitement des événements [Event handling]	Paramètres spéciaux pour LIVEsearch. Voir Section 3.5.14, « LIVEsearch »-> "Appel automatique de LIVEsearch".

Recherche

	Brève note	Description
	Effectuer une recherche géométrique [Execute Geometric Search]	3Dfindit est lancé et une recherche géométrique est immédiatement effectuée.
	Effectuer une recherche partielle [Execute Partial Search]	3Dfindit est lancé et une recherche partielle est immédiatement effectuée.
	Afficher les résultats de LIVEsearch [Display LIVEsearch results]	Les résultats de LIVEsearch s'affichent brièvement.

Propre bibliothèque

	Brève note	Description
	Enregistrer dans la bibliothèque de Mes pièces	Enregistrer dans la bibliothèque de Mes pièces

Info

	Brève note	Description
	Licences	Afficher les informations de licence 3Dfindit [3Dfindit license information]
	Infos système/Support [System info/Support]	Ouvrir la boîte de dialogue Info système 3Dfindit [3Dfindit Systeminfo - 3Dfindit by CADENAS] - 3Dfindit by CADENAS [3Dfindit Systeminfo - 3Dfindit by CADENAS]
	Aide [Help]	Ouvrir l'aide du programme 3Dfindit
	Informations sur les interfaces 3Dfindit	Affichage des informations de version de l'interface et des adresses web CADENAS.

	Remarque
	Il est possible de définir quelles fonctions doivent être affichées dans le menu et la barre d'outils. Vous trouverez des informations à ce sujet sous Section 3.2.2, « Conception du menu et de la barre d'outils de l'interface 3Dfindit » in ENTERPRISE 3Dfindit (Professional) - Administration.
