In den folgenden Abschnitten sind alle CAD-Systeme, für die aktuell Schnittstellen zur Verfügung stehen, in alphabetischer Reihenfolge mit ihren Befehlen/Menüpunkten aufgelistet.

Jeder CAD-Abschnitt ist folgendermaßen aufgebaut:

Standardinformationen
Folgen Sie den Links, um die Standardinformationen zu den einzelnen Menüpunkten zu lesen.
Zusatzinformationen
Hier erhalten Sie CAD-spezifische Informationen. Z.B. zu Platzierungsdialogen oder der Schnittstellenaktivierung.

Vorangestellt finden Sie eine Matrix, die die jeweils verfügbaren Funktionen der einzelnen Schnittstelle zeigt.

Die zugehörige Legende zeigt die nächste Tabelle.

ENTERPRISE 3Dfindit

	Kurzhinweis	Beschreibung [Description]
	Einfügen Modell [Insert model] (3D)	Wenn noch keine Anwendung gestartet wurde, startet der 3Dfindit Client, wenn das nicht geht, startet PARTdataManager, wenn bereits eine Anwendung läuft, wird gefragt, ob der Anwender 3Dfindit oder PARTdataManager starten will.
	Einfügen Modell [Insert model] (2D)	Start von PARTdataManager und Übernahme von 2D-Bauteilen aus PARTsolutions ins CAD
	3Dfindit	3Dfindit: Visuelle Suchmaschine für 3D Herstellerkomponenten 3Dfindit wird verwendet bzw. gestartet.
	PARTdataManager	PARTdataManager: Übernahme von 3D-Bauteilen aus PARTsolutions ins CAD PARTdataManager wird verwendet bzw. gestartet.
	Ersetzen [Replace]	Ersetzen eines 3Dfindit-Bauteils gegen ein anderes
	Wiederholt einfügen [Insert repeatedly]	Das zuletzt eingefügte Bauteil ein weiteres Mal einfügen
	Projekt öffnen [Open project]	Es wird geprüft, ob das selektierte Baugruppenelement aus 3Dfindit stammt.
	Show favourites	Es werden die Favoritenlisten angezeigt. Details finden Sie hier.

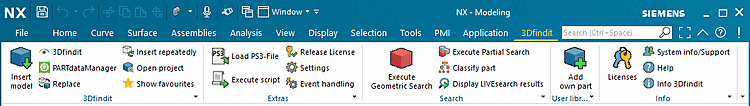

Folgende Abb. zeigt die Funktionen am Beispiel NX:

Extras

	Kurzhinweis	Beschreibung [Description]
	PS2/3-Datei laden	PS2/3-Datei laden
	Skript ausführen [Run script]	Skript ausführen
	Lizenz freigeben [Release License]	Explizites Freigeben der 3Dfindit-Export-Lizenz (nur relevant bei Floating-Lizensierung).
	Einstellungen [Settings]	Aufruf von PARTadmin um Änderungen an der Schnittstellen- Konfigurations-Datei vorzunehmen
	Ereignisbehandlung [Event handling]	Spezielle Einstellungen zur LIVEsearch. Siehe Abschnitt 3.5.14, „LIVEsearch “ -> "Automatischer Aufruf der LIVEsearch"

Suche

	Kurzhinweis	Beschreibung [Description]
	Geometrische Suche durchführen [Execute Geometric Search]	3Dfindit wird gestartet und eine geometrische Suche unmittelbar ausgeführt
	Partielle Suche durchführen [Execute Partial Search]	3Dfindit wird gestartet und eine Partielle Suche unmittelbar ausgeführt
	Ergebnisse der LIVEsearch anzeigen [Display LIVEsearch results]	Die Ergebnisse der LIVEsearch werden kurz eingeblendet.

Eigene Bibliothek

	Kurzhinweis	Beschreibung [Description]
	Aufnehmen in Eigene Teile Bibliothek	Aufnehmen in Eigene Teile Bibliothek

Info

	Kurzhinweis	Beschreibung [Description]
	Lizenzen	Anzeigen der 3Dfindit Lizenzinformationen [3Dfindit license information]
	Systeminfo/Support [System info/Support]	Öffnen des Dialogfensters 3Dfindit Systeminfo - 3Dfindit by CADENAS [3Dfindit Systeminfo - 3Dfindit by CADENAS]
	Hilfe [Help]	Öffnen der 3Dfindit Programmhilfe
	3Dfindit Schnittstellen Information	Anzeigen von Versions-Informationen zur Schnittstelle und der CADENAS-Webadressen.

	Hinweis
	Welche Funktionen in Menü und Toolbar angezeigt werden sollen, ist einstellbar. Informationen hierzu finden Sie unter Abschnitt 3.2.2, „Gestaltung von 3Dfindit Schnittstellen-Menü und -Symbolleiste “ in ENTERPRISE 3Dfindit (Professional) - Administration.
