Nelle sezioni seguenti, tutti i sistemi CAD per i quali sono attualmente disponibili interfacce sono elencati in ordine alfabetico con i relativi comandi/ voci di menu.

Ogni sezione del CAD è strutturata come segue:

Informazioni standard
Seguite i link per leggere le informazioni standard sulle singole voci di menu.
Informazioni aggiuntive
Qui si trovano informazioni specifiche per il CAD. Ad esempio, sulle finestre di dialogo di posizionamento o sull'attivazione dell'interfaccia.

Sul lato anteriore è visualizzata una matrice che mostra le funzioni disponibili delle singole interfacce.

La legenda corrispondente è riportata nella tabella successiva.

ENTERPRISE 3Dfindit

	Nota breve	Descrizione del [Description]
	Modello di inserto [Insert model] (3D)	Se non è ancora stata avviata alcuna applicazione, viene avviato il client 3Dfindit, se ciò non è possibile, viene avviato PARTdataManager ; se è già in esecuzione un'applicazione, viene chiesto all'utente se desidera avviare 3Dfindit o PARTdataManager.
	Modello di inserto [Insert model] (2D)	Avvio di PARTdataManager e trasferimento di componenti 2D da PARTsolutions a CAD
	3Dfindit	3Dfindit: motore di ricerca visuale per i componenti dei produttori 3D 3Dfindit viene utilizzato o avviato.
	Gestore dei dati delle parti	PARTdataManager: trasferimento di componenti 3D da PARTsolutions a CAD PARTdataManager è utilizzato o avviato.
	Sostituire [Replace]	Sostituire un componente di 3Dfindit con un altro
	Inserire ripetutamente [Insert repeatedly]	Inserire l'ultimo componente inserito una seconda volta
	Progetto aperto [Open project]	Il sistema controlla se l'elemento di montaggio selezionato proviene da 3Dfindit.
	Mostra i preferiti [Show favourites]	Vengono visualizzati gli elenchi dei preferiti. I dettagli sono disponibili qui.

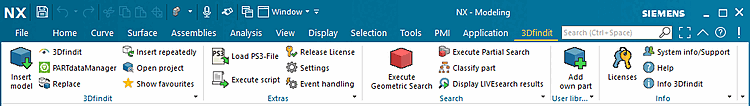

La seguente illustrazione mostra le funzioni utilizzando NX come esempio:

Figura 3.3.

Extra

	Nota breve	Descrizione del [Description]
	Caricare il file PS2/3	Caricare il file PS2/3
	Eseguire lo script [Run script]	Eseguire lo script
	Licenza di rilascio [Release License]	Rilascio esplicito della licenza di esportazione 3Dfindit (rilevante solo per le licenze flottanti).
	Impostazioni [Settings]	Chiamare PARTadmin per apportare modifiche al file di configurazione dell'interfaccia
	Gestione degli eventi [Event handling]	Impostazioni speciali per LIVEsearch. Vedere Sezione 3.5.14, “LIVEsearch ”-> "Richiamo automatico di LIVEsearch".

Ricerca

	Nota breve	Descrizione del [Description]
	Eseguire una ricerca geometrica [Execute Geometric Search]	3Dfindit viene avviato e la ricerca geometrica viene eseguita immediatamente.
	Eseguire una ricerca parziale [Execute Partial Search]	3Dfindit viene avviato e la ricerca parziale viene eseguita immediatamente.
	Mostra i risultati di LIVEsearch [Display LIVEsearch results]	I risultati della ricerca LIVE vengono visualizzati brevemente.

Biblioteca propria

	Nota breve	Descrizione del [Description]
	Includere nella propria libreria di parti	Includere nella propria libreria di parti

Info

	Nota breve	Descrizione del [Description]
	Licenze	Visualizzazione delle informazioni sulla licenza 3Dfindit [3Dfindit license information]
	Informazioni sul sistema/Assistenza [System info/Support]	Apertura della finestra di dialogo 3Dfindit Systeminfo - 3Dfindit by CADENAS
	Aiuto [Help]	Apertura della guida del programma 3Dfindit
	Informazioni sull'interfaccia 3Dfindit	Visualizzazione delle informazioni sulla versione dell'interfaccia e degli indirizzi web di CADENAS.

	Nota
	È possibile impostare le funzioni da visualizzare nel menu e nella barra degli strumenti. Per informazioni al riguardo, consultare la sezione Sezione 3.2.2, “Progettazione del menu e della barra degli strumenti dell'interfaccia di 3Dfindit ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.
