2.5.9. Revit

2.5.9.1. Revit: diverse modalità di esportazione
2.5.9.2. Caricare i file IES in RFA (apparecchi di illuminazione)

La seguente descrizione dell'integrazione è valida per

Revit 2021-2025

Le parti/componenti PARTsolutions provenienti da cataloghi BIM (come Novoferm ) possono essere classificate secondo OmniClass, UniClass, IFC, PDT, ecc. e portare con sé queste informazioni durante l'esportazione in Revit.

Inoltre, a queste parti/componenti può essere assegnato un modello di famiglia Revit (*.rft) dallo standard Revit, che viene utilizzato come base per la creazione della famiglia Revit (*.rfa).[6]Ciò significa che il modello di famiglia corretto viene utilizzato automaticamente in Revit, per cui non è più necessaria l'assegnazione manuale del modello in Revit, il che semplifica notevolmente il lavoro quotidiano.

Leinformazioni sul posizionamento, ad esempio "interno" per una porta di garage, sono direttamente disponibili. Anche il corpo estrattore corrispondente viene realizzato direttamente quando la porta è posizionata nel muro secondo la classificazione.

Una breve panoramica dell'interfaccia PARTsolutions:

  1. Aprire un progetto. (Non dimenticate di salvarlo la prima volta).

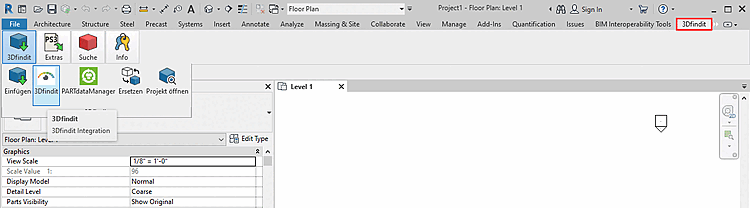

  2. Fare clic su Inserisci 3D [Insert 3D] o Inserisci modello [Insert model] nel menu PARTsolutions.

    -> L'attenzione passa a PARTsolutions.

  3. Specificare la parte desiderata in PARTdataManager o 3Dfind.it.

    La seguente illustrazione mostra una porta di garage tratta da un catalogo BIM.

    Specificate le dimensioni della porta. Scegliete se la porta deve essere mostrata aperta o chiusa, la posizione del motore, il colore e molto altro ancora.

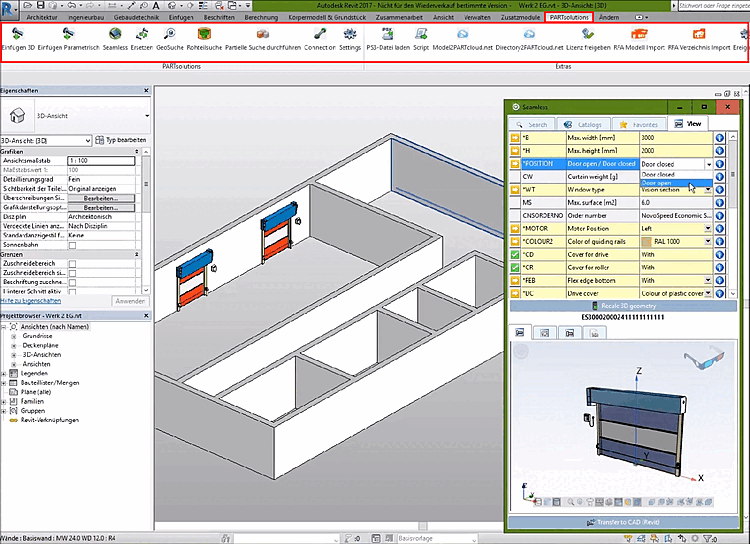

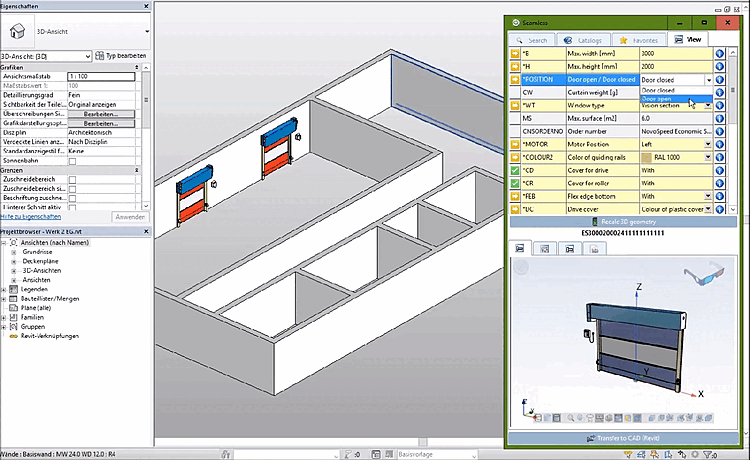

    Menu PARTsolutions in Revit, aprire la finestra senza soluzione di continuità con la porta del garage e le porte posizionate nell'edificio

    Figura 2.68.  Menu PARTsolutions in Revit, aprire la finestra senza soluzione di continuità con la porta del garage e le porte posizionate nell'edificio

  4. Fare clic su Trasferire al sistema CAD [Transfer to CAD system].

    -> L'attenzione passa a Revit.

  5. Utilizzare il cursore per determinare la posizione di installazione ed eseguire un singolo clic.

    La porta del garage esportata da PARTsolutions è intelligente. Sa come posizionarsi nel muro (ad esempio all'interno).

    [Nota]Nota

    La presenza di informazioni sul posizionamento si riconosce dal fatto che la porta non può essere collocata all'esterno di un muro.



[6] La selezione del modello di famiglia è responsabilità del produttore/creatore del catalogo e non può essere modificata dall'utente.
