Se le proprietà fisiche sono impostate nella classificazione CNS sul lato PARTsolutions, queste vengono trasferite anche al sistema CAD durante l'esportazione.

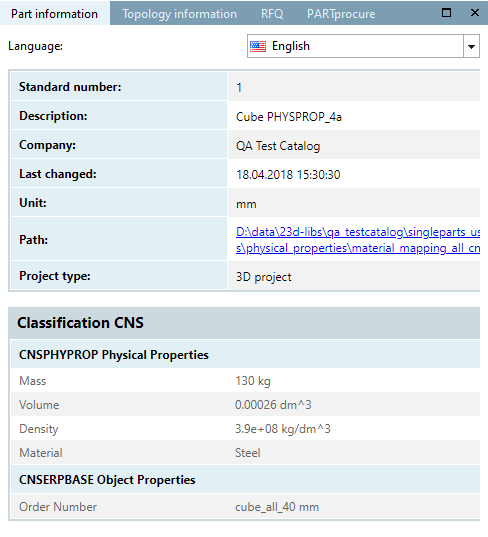

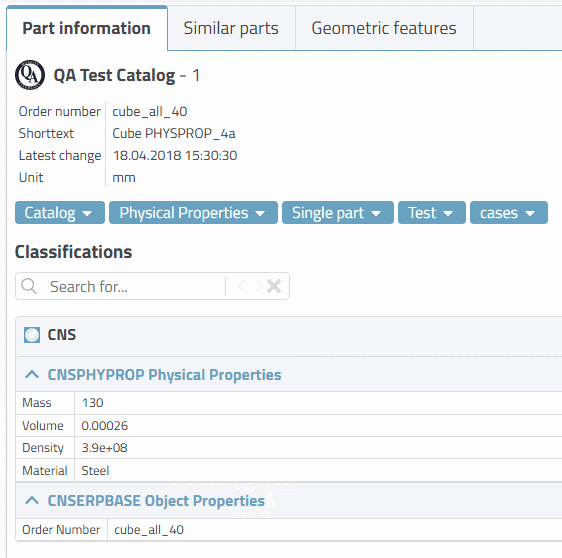

In PARTdataManager, gli attributi della classificazione CNS sono visualizzati nell'albero degli indici, nel menu contestuale di una parte sotto la voce di menu Informazioni sulla parte [Part information].

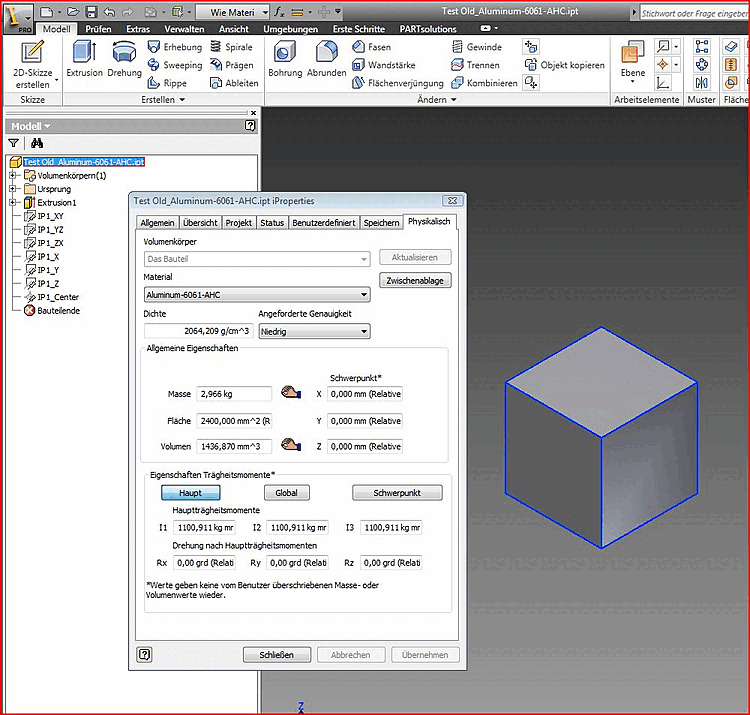

In Inventor, le proprietà fisiche possono essere richiamate nella pagina iProperties -> Physical tab.
I punti seguenti mostrano il comportamento di Inventor in diversi scenari:
Se è stato trasferito un materiale da PARTsolutions, questo viene creato (la densità risulta da questo).
Non è possibile impostare direttamente la densità, che deve essere definita dal materiale.
Se un volume è stato trasferito da PARTsolutions, la massa e la densità vengono calcolate tramite Inventor.
Se una massa è stata trasferita da PARTsolutions, il volume e la densità vengono calcolati tramite Inventor.
Se una massa e un volume sono stati trasferiti da PARTsolutions, la densità viene sempre calcolata direttamente. (La densità del materiale viene sovrascritta | densità = massa / volume).
Fare clic su per calcolare la massa, l'area, il volume e la densità.
