3.4.6.2.1. Inventor: Le funzioni "Sostituisci" e "Ricerca parziale" richiedono elementi preselezionati

Funzioni come "Sostituisci [Replace] " e "Ricerca parziale [Partial search] " ora funzionano esclusivamente con elementi già preselezionati in Inventor. Se non è presente alcuna preselezione, viene visualizzato un messaggio di errore corrispondente.

Esempio Sostituisci [Replace]:

Se si esegue la funzione "Sostituisci [Replace] con componente selezionato" , la procedura si svolge normalmente; in caso contrario viene visualizzato un messaggio di errore corrispondente. Per ulteriori dettagli sulla funzione "Sostituisci" [Replace], consultare la sezione Sezione 3.5.6, “ Sostituire ”.

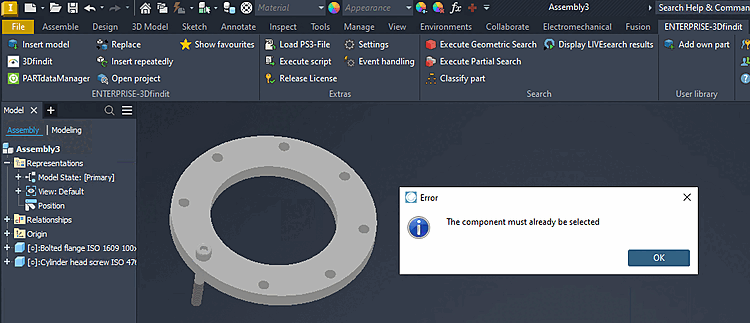

Messaggio di errore "Il componente deve essere già selezionato"

Figura 3.41. Messaggio di errore "Il componente deve essere già selezionato"

Esempio Ricerca parziale [Partial search]:

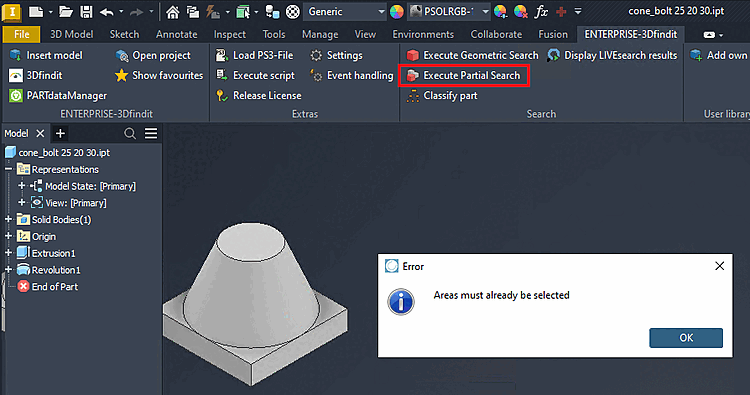

  1. Se nella ricerca parziale [Partial search] non è preselezionata alcuna caratteristica, viene visualizzato un messaggio di errore.

    Figura 3.42.

  2. Per preselezionare facce o spigoli per questa funzione, in Inventor è necessario utilizzare SHIFT + tasto destro del mouse. Attivare "Select Faces and Edges".

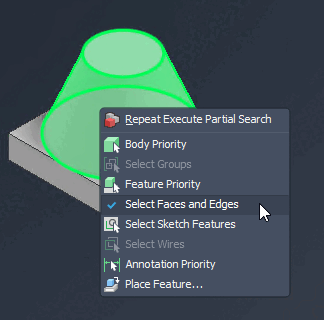

    Comando del menu contestuale "Seleziona facce e spigoli"

    Figura 3.43. Comando del menu contestuale "Seleziona facce e spigoli"

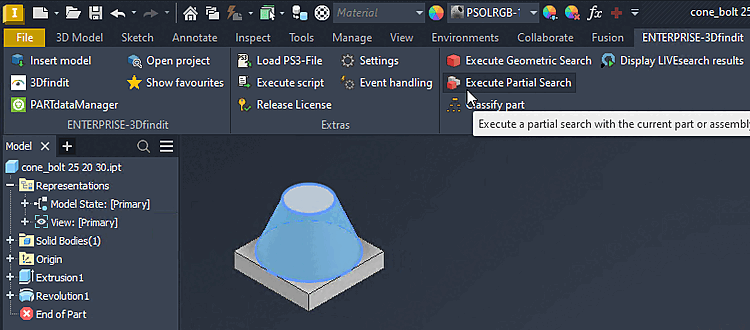

  3. Successivamente è possibile selezionare una superficie o un bordo e avviare la ricerca parziale [Partial search].

    Figura 3.44.

    Per ulteriori dettagli sulla ricerca parziale [Partial search], consultare la sezione “Come Sezione 3.5.12, “ Eseguire una ricerca parziale ” ”.
