2.5.8.2.5. Muster-Features

Beim Export werden Muster-Features generiert.

Besonderheiten im Einzelnen:

  • Sweep Feature ("ruled") Muster werden als solche erkannt.

  • Muster, erstellt aus positiven Features, werden ebenfalls als solche erkannt (aktuell nur für "Platzierung über Zylinderkante")

  • Unterstützung für nicht-rechteckige lineare Muster-Arrays

  • Nicht benötigte Feature-Instanzen werden jetzt gelöscht, anstatt unterdrückt, sodass nur die Features, welche im PS3 Meta-Dokument spezifiziert sind, im resultierenden Modell vorhanden sind.

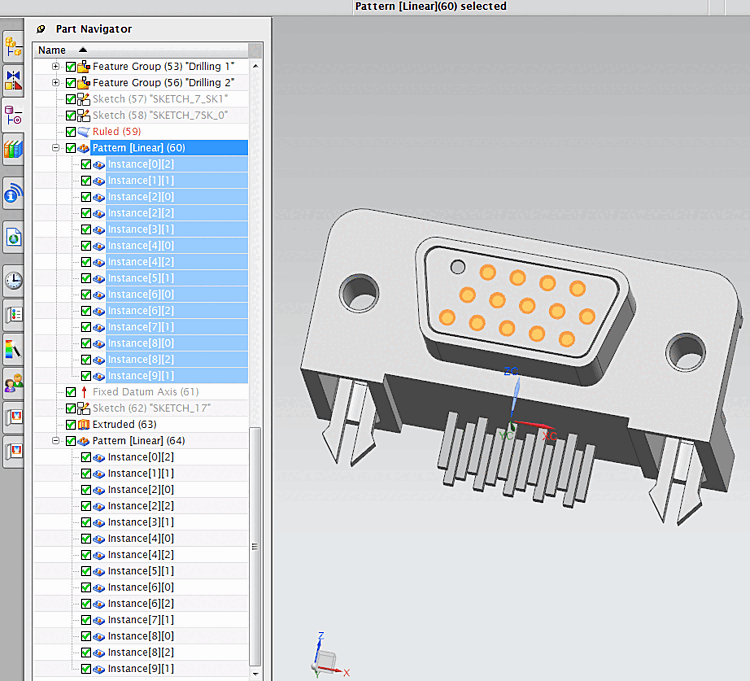

Die Abb. zeigt ein Muster aus "Ruled" Features. Zu sehen ist auch, dass unnötige Muster-Instanzen gelöscht wurden.

Die Abb. zeigt ein Muster aus "Ruled" Features. Zu sehen ist auch, dass unnötige Muster-Instanzen gelöscht wurden.

"Sweep Muster" können nur mit den neuen Muster-Features erzeugt werden.

[Hinweis]Hinweis

Wenn Instanzen in Mustern platziert sind, dann erfolgt beim Einfügen von Teilen eine Abfrage, ob das Teil nur in der selektierten Instanz oder im Muster eingefügt werden soll.

Es kann eine beliebige Bohrung gewählt werden und die Schraube wird in alle Instanzen platziert.
