4.9. Représentation des tableaux dans PARTdataManager/3Dfindit et (PARTlinkManager)
4.9.2.  Personnaliser les valeurs du tableau -> Personnaliser la couleur / plinkcommon.cfg -> Bloc [COLMAPPING_<variable name>] - Clé COLORCODE<nombre
Précédent  Suivant

4.9.2.  Personnaliser les valeurs du tableau -> Personnaliser la couleur / plinkcommon.cfg -> Bloc [COLMAPPING_<variable name>] - Clé COLORCODE<nombre

L'option Adapter la couleur [Adjust color] vous permet de mapper des valeurs internes sur différentes couleurs à afficher.

Ce paramètre est valable pour PARTdataManager/3Dfindit et PARTlinkManager.

Le Le réglage se fait dans le fichier de configuration $CADENAS_SETUP/plinkcommon.cfg:

Bloc [MAPPING_<variable name>], clé COLORCODE<NUMBER>, d'abord valeur interne, puis valeurs pour le code RGB

exemple :

[COLMAPPING_ACTIVE_STATE]
COLORCODE0="0","255","0","0"
COLORCODE1="1","0","255","0"
COLORCODE2="2","0","0","0"

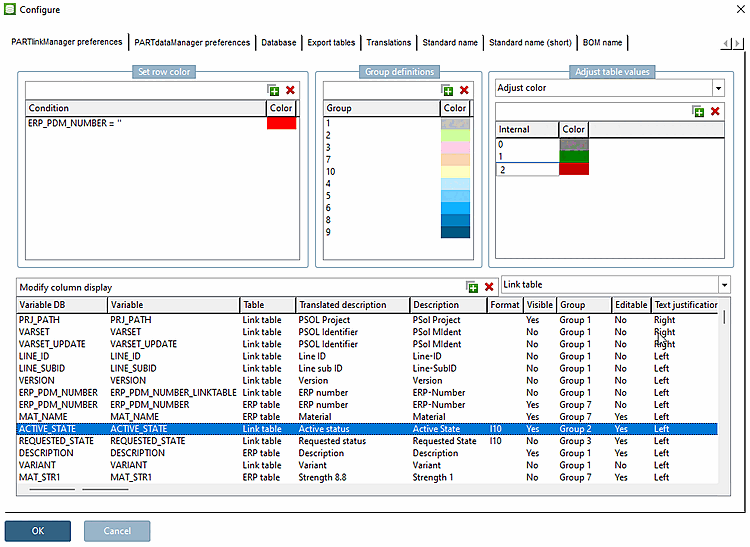

Le réglage dans l'interface utilisateur s'effectue sous PARTlinkManager -> Menu Outils [Extras] -> Configurer [Configure] la boîte de dialogue -> Onglet Réglages PARTlinkManager [PARTlinkManager preferences] -> Zone de dialogue Adapter les valeurs du tableau [Adjust table values] -> Sélection de la zone de liste Adapter la couleur [Adjust color]:

Exemple pour ACTIVE_STATE : les premières valeurs correspondent à "Verrouillé [Locked]" (0), "Débloqué [Released]" (1) et "Expiré [Expired]" (2). Les valeurs suivantes représentent le code RGB souhaité.

Exemple pour ACTIVE_STATE : les premières valeurs correspondent à "Verrouillé [Locked]" (0), "Débloqué [Released]" (1) et "Expiré [Expired]" (2). Les valeurs suivantes représentent le code RGB souhaité.

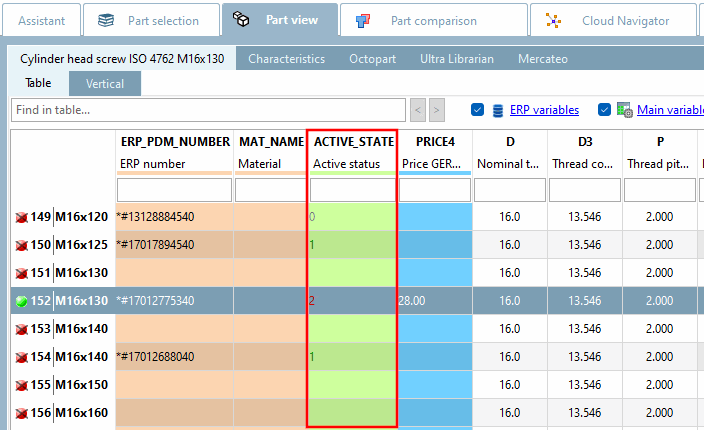

Affichage dans PARTdataManager
