4.9.2.  Regola i valori della tabella -> Regola il colore / plinkcommon.cfg -> Blocco [COLMAPPING_<nome variabile>] - Chiave COLORCODE<numero>

È possibile utilizzare l'opzione Abbina colore [Adjust color] per mappare i valori interni a diversi colori da visualizzare.

L'impostazione si applica anche a PARTdataManager/3Dfindit e PARTlinkManager.

Le L'impostazione viene eseguita nel file di configurazione $CADENAS_SETUP/plinkcommon.cfg:

Blocco [MAPPING_<nome variabile>], chiave COLORCODE<NUMERO>, primo valore interno, poi valori per codice RGB

Esempio:

[COLMAPPING_ACTIVE_STATE]
COLORCODE0="0","255","0","0"
COLORCODE1="1","0","255","0"
COLORCODE2="2","0","0","0"

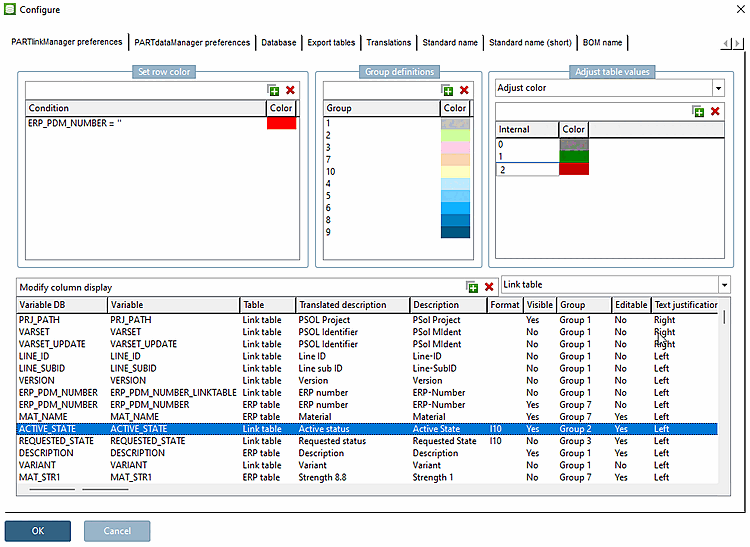

L'impostazione nell'interfaccia utente si effettua in PARTlinkManager -> Menu Extra [Extras] -> Finestra di dialogo Configura [Configure] -> Scheda Impostazioni PARTlinkManager [PARTlinkManager preferences] -> Area di dialogo Regola valori tabella [Adjust table values] -> Regola colore [Adjust color] selezione campo elenco:

Esempio per ACTIVE_STATE: i primi valori indicano "Bloccato [Locked]" (0),"Rilasciato [Released]" (1) e "Scaduto [Expired]" (2). I valori successivi rappresentano il codice RGB desiderato.

Figura 4.140. Esempio per ACTIVE_STATE: i primi valori indicano "Bloccato [Locked]" (0),"Rilasciato [Released]" (1) e "Scaduto [Expired]" (2). I valori successivi rappresentano il codice RGB desiderato.

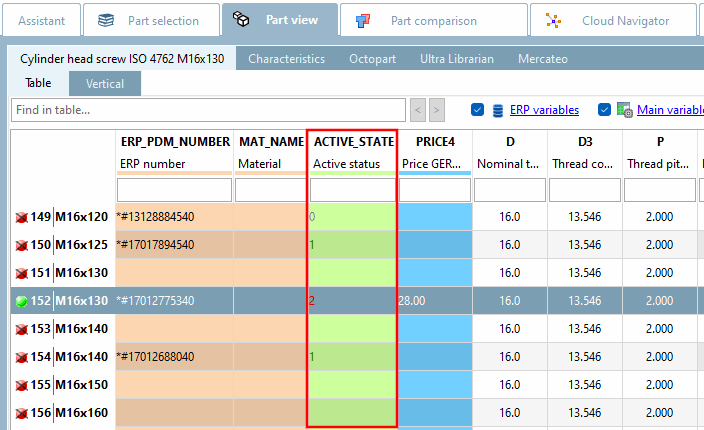

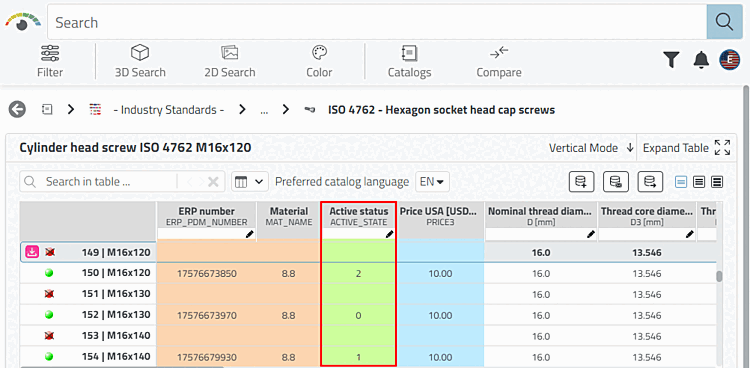

Visualizzazione in PARTdataManager

Figura 4.141.
