1.3.1.2.2. Pièce détachée d'assemblage comme pièce de recherche dans les catalogues de pièces internes

Vous pouvez désormais également rechercher des pièces détachées d'ensembles dans les catalogues de pièces internes.

  1. Ouvrez un catalogue client importé (pièces propres, PLMsynchro).

  2. Recherchez un assemblage et ouvrez-le.

  3. Ouvrez la recherche géométrique (3D Form Search [3D Shape Search] ).

  4. Dans l'aperçu 3D, sélectionnez une pièce de l'assemblage.

  5. Activez l'option Recherche de l'article sélectionné [Search for selected single part].

  6. Lancez la recherche.

exemple:

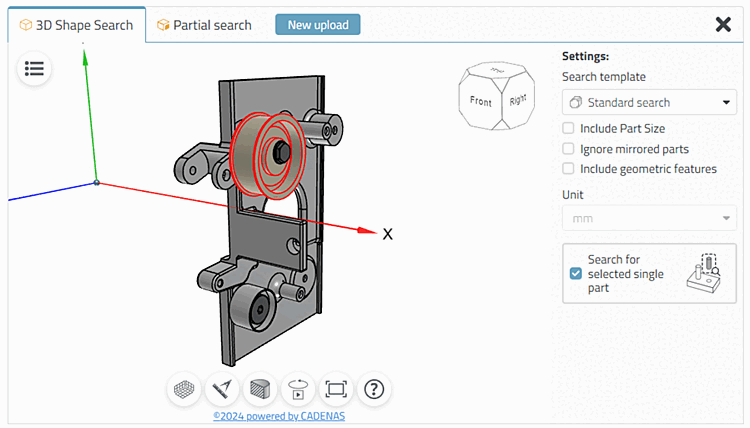

Pièce sélectionnée

Pièce sélectionnée

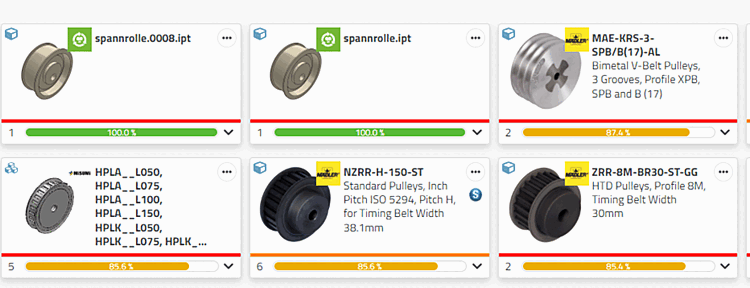

Résultat

Résultat
