1.3.1.2.2. Singola parte di assemblaggio come parte di ricerca nei propri cataloghi di componenti

Ora è possibile ricercare anche singoli pezzi di gruppi nei propri cataloghi di parti.

  1. Aprire un catalogo clienti importato (pezzi propri, PLMsynchro).

  2. Cercare un assieme e aprirlo.

  3. Aprire la ricerca geometrica (ricerca di forme 3D [3D Shape Search] ).

  4. Selezionare una singola parte dell'assieme nell'anteprima 3D.

  5. Attivare l'opzione Cerca l'elemento selezionato [Search for selected single part].

  6. Avviare la ricerca.

Esempio:

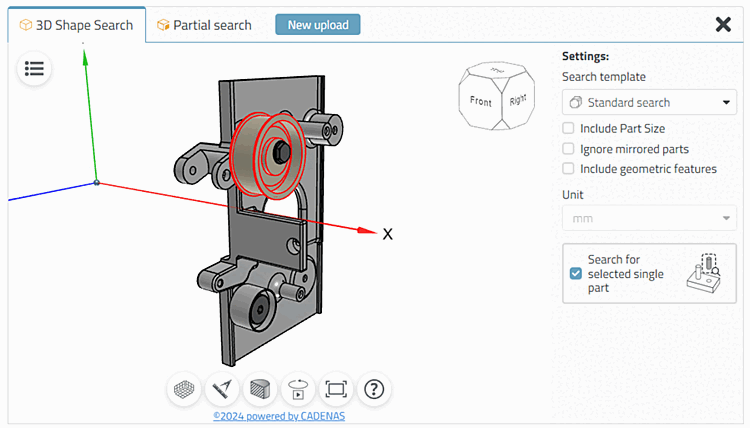

Parte individuale selezionata

Figura 1.87. Parte individuale selezionata

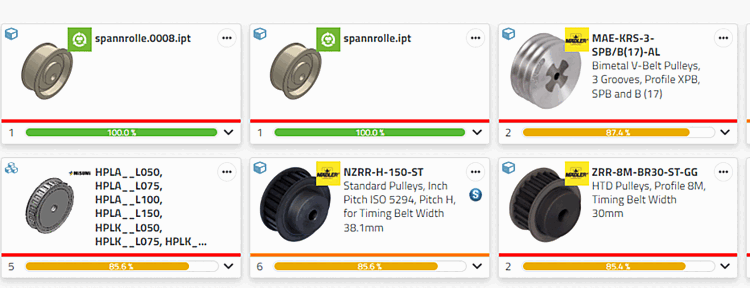

Risultato

Figura 1.88. Risultato
