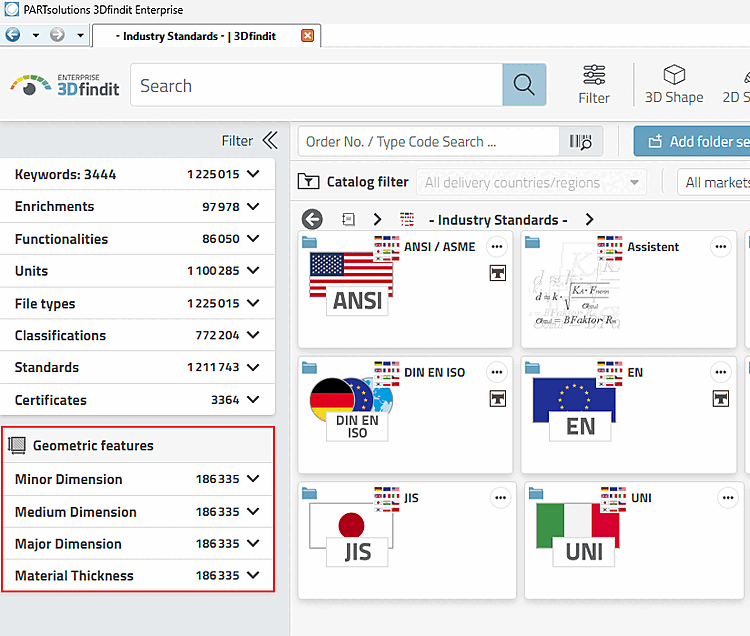

È ora possibile creare e configurare sfaccettature di topologia. Queste sono visibili come filtro aggiuntivo nelle sfaccettature di 3Dfindit e PARTdataManager.
Possono essere combinate con altre sfaccettature a seconda delle necessità e funzionano per tutte le ricerche dal geo-database e con la ricerca testuale. Se non si utilizza esplicitamente il geodatabase, le sfaccettature topologiche non funzionano.
Nell'isolato
settings nel topostructure.cfg puoi scegliere qualsiasi
Create sfaccettature. Questi sono i valori predefiniti:
TopoFacets=MinorDim,MediumDim,MajorDim,Thickness
Für jeden Wert aus der Liste gibt es in der Datei direkt darunter einen Block, über den die Facette konfiguriert ist:
[TopoFacet_MinorDim] attributeGroup=Part attribute=MinorDim DisplayName=Minor Dimension MaxDistinctValues=10 DecimalPlaces=2 IconPath=$CADENAS_SETUP/bitmaps/topology/X.png DefaultUnit=mm MinValue=0 MaxValue=100000
Le seguenti sfaccettature sono quindi disponibili per impostazione predefinita:
Per saperne di più, consultare Sezione 1.7.5.22, “ topostructure.cfg - PARTdataManager / 3Dfindit: ricerca topologia GeoDb” in ENTERPRISE 3Dfindit (Professional) - Amministrazione
