1.3.1.2.1. Afficher les facettes de la topologie

Il est désormais possible de créer et de configurer des facettes de topologie. Elles sont visibles en tant que filtre supplémentaire dans les facettes de 3Dfindit et PARTdataManager.

Elles peuvent être combinées à volonté avec d'autres facettes et fonctionnent pour toutes les recherches à partir de la géodatabase ainsi qu'avec la recherche textuelle. Si vous n'utilisez pas explicitement la Geo-Db, les facettes de topologie ne fonctionnent pas.

Dans le bloc settings dans le topostructure.cfg vous pouvez choisir n’importe quel Créez des facettes. Voici les valeurs par défaut :

TopoFacets=MinorDim,MediumDim,MajorDim,Thickness

Für jeden Wert aus der Liste gibt es in der Datei direkt darunter einen Block, über den die Facette konfiguriert ist:

[TopoFacet_MinorDim]
attributeGroup=Part
attribute=MinorDim
DisplayName=Minor Dimension
MaxDistinctValues=10
DecimalPlaces=2
IconPath=$CADENAS_SETUP/bitmaps/topology/X.png
DefaultUnit=mm
MinValue=0
MaxValue=100000

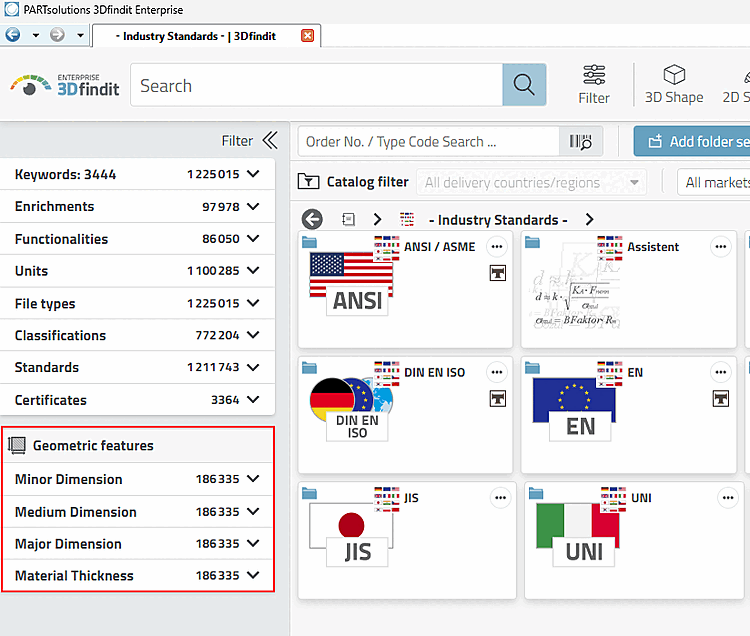

Par défaut, les facettes suivantes sont donc présentes :

  • Plus petite dimension

  • Dimension moyenne

  • Dimension la plus grande

  • Épaisseur du matériau

Pour en savoir plus, voir Section 1.7.5.22, «  topostructure.cfg - PARTdataManager / 3Dfindit : Recherche de topologie GeoDb » in ENTERPRISE 3Dfindit (Professional) - Administration.
