Dans différents domaines (électricité, piping, BIM, etc.), il est nécessaire de marquer les espaces libres en plus de l'objet à construire. Il peut s'agir d'espaces de collision [par ex. pour les bandes transporteuses], d'espaces de montage et de maintenance [par ex. pour les fenêtres, les protections solaires, les chaudières] ou encore d'espaces de mouvement [par ex. devant/à côté d'objets sanitaires tels que lavabos, douches].

Pour répondre à ces exigences, la classification CNS comporte différentes classes qui génèrent différentes formes géométriques de base :

Si les produits sont équipés des caractéristiques de classe appropriées (dans le règle automatique, cela se fera automatiquement), peut être stocké dans PARTdataManager (ou un autre support final) en cliquant sur Géométrie auxiliaire afficher [Show auxiliary geometry] pièces correspondantes visualisées dans la vue 3D devenir.

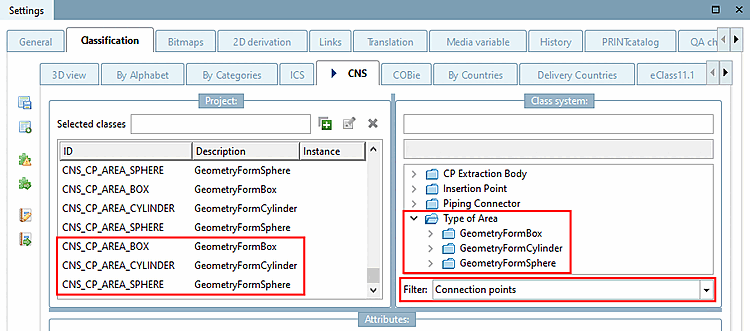

Attribuer une classe

Pour ce faire, la classe GeometryFormBox (parallélépipède), GeometryFormCylinder (cylindre) ou GeometryFormSphere (sphère) est attribuée dans PARTproject à un point d'assemblage donné ( filtre [Filter] "Points d'assemblage [Connection points]") sous Type of Area.

Spécifier les caractéristiques

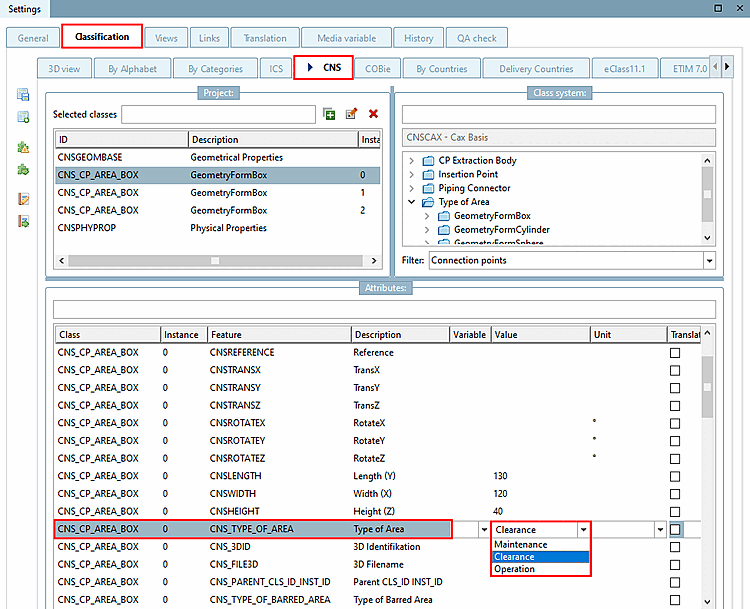

Affecter la sélection de caractéristiques

Dans la zone de dialogue Caractéristiques [Attributes], les caractéristiques de classe Identification 3D [3D identification] et Nom de fichier 3D [3D filename] doivent être obligatoirement activées, sinon les paramètres correspondants pour la détermination de la géométrie Length (Y) (longueur), Width (X) (largeur), Height (Z) (hauteur), resp. Diameter (diamètre) se référant aux coordonnées du point d'attache.

Sous Caractéristique Type of Area, affectez le type d'utilisation dans la zone de liste :

Le Les chambres sont équipées du $CADENAS_SETUP\partobjects\primitives\primitives.cfg couleurs spécifiées.

[Cube_Maintenance]
id=cube_maintenance
file=cube.3db
type=primitive
color=#00cccc

[Cube_Clearance]
id=cube_clearance
file=cube.3db
type=primitive
color=#FFFF66

[Cube_Operation]
id=cube_operation
file=cube.3db
type=primitive
color=#CC2200

Si l'option GeometryFormBox est activée dans PARTdataManager dans la vue 3D sous Éléments de classification [Classification Elements], les différentes caractéristiques de classe sont affichées.

Eléments de classification [Classification Elements] -> GeometryFormBox

Avec Cliquez sur Afficher la géométrie auxiliaire [Show auxiliary geometry] les espaces correspondants sont visualisés.

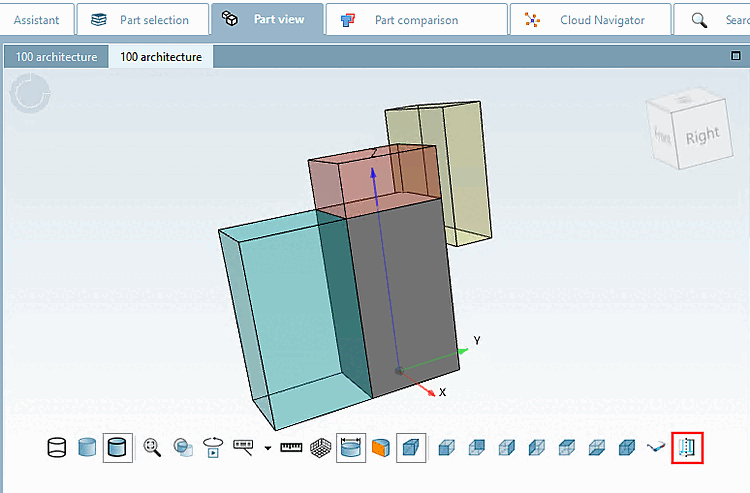

Afficher la géométrie auxiliaire [Show auxiliary geometry]

	Remarque
	La sélection des champs de liste et le marquage des couleurs ont été ajoutés à la V12 SP4. Dans la V12 SP2, seule la saisie manuelle d'un type était possible.

Voir aussi Section 1.10.1.2.1.1, « Visualisation de diverses géométries auxiliaires (espaces) générées à partir des données de classification ».
