In diversi settori (elettrico, tubazioni, BIM, ecc.), è necessario contrassegnare gli spazi liberi oltre all'oggetto da installare. Può trattarsi di spazi di collisione [ad esempio, per i nastri trasportatori], di spazi di montaggio e manutenzione [ad esempio, per le finestre, le protezioni solari, le caldaie] o di spazi di movimento [ad esempio, davanti/vicino a oggetti sanitari come lavabi, docce].

Nella classificazione CNS esistono diverse classi per questi requisiti, che generano diverse forme geometriche di base:

Se prodotti sono dotati delle caratteristiche di classe appropriate (nella regola, ciò avverrà automaticamente), può essere memorizzato in PARTdataManager (o altro supporto finale) facendo clic su Geometria ausiliaria visualizzazione [Show auxiliary geometry] stanze corrispondenti visualizzate nella vista 3D divenire.

Assegnare la classe

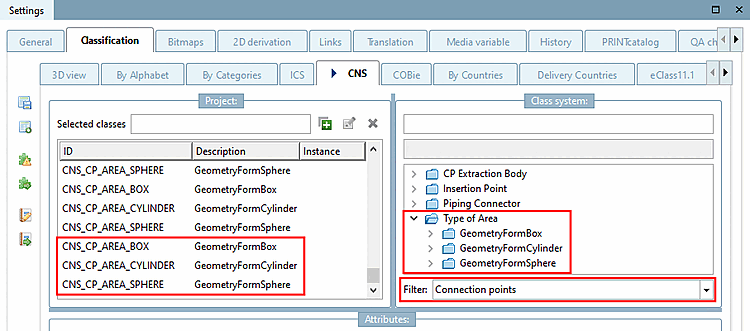

A tale scopo, la classe GeometryFormBox (cuboide), GeometryFormCylinder (cilindro) o GeometryFormSphere (sfera) viene assegnata a un determinato punto di connessione ( filtro [Filter] "Punti di connessione [Connection points]") in PARTproject sotto Tipo di area.

Figura 1.324.

Specificare le caratteristiche

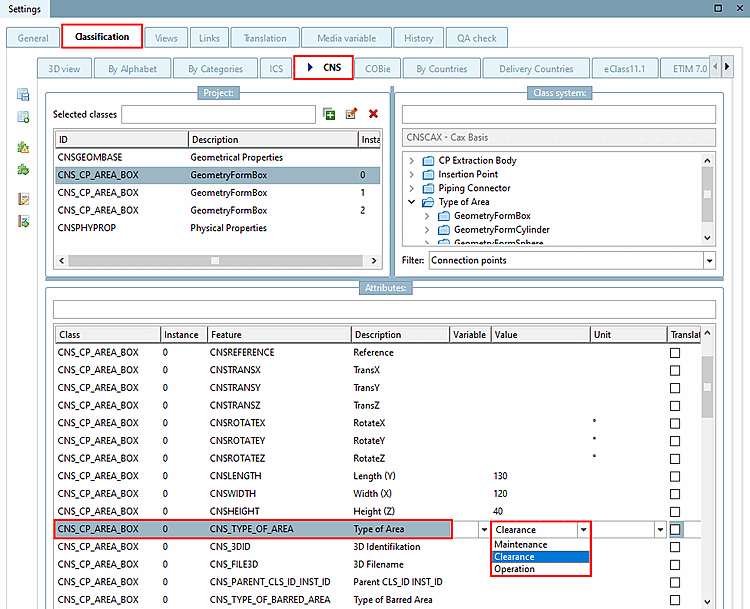

Figura 1.325. Assegnazione della selezione delle caratteristiche

Nell'area di dialogo Caratteristiche [Attributes], le caratteristiche della classe Identificazione 3D [3D identification] e Nome file 3D [3D filename] devono essere impostate come obbligatorie, altrimenti i parametri corrispondenti per determinare la geometria Lunghezza (Y), Larghezza (X), Altezza (Z ) o Diametro in relazione alle coordinate del punto di connessione.

Assegnare il tipo di utilizzo in Tipo di area nella casella di riepilogo:

Le Le camere sono dotate di $CADENAS_SETUP\partobjects\primitives\primitives.cfg colori specificati.

[Cube_Maintenance]
id=cube_maintenance
file=cube.3db
type=primitive
color=#00cccc

[Cube_Clearance]
id=cube_clearance
file=cube.3db
type=primitive
color=#FFFF66

[Cube_Operation]
id=cube_operation
file=cube.3db
type=primitive
color=#CC2200

Se l'opzione GeometryFormBox è attivata nel PARTdataManager nella vista 3D sotto Elementi di classificazione [Classification Elements], vengono visualizzate le caratteristiche delle singole classi.

Figura 1.326.  Elementi di classificazione [Classification Elements] -> GeometryFormBox

Con Fare clic su Mostra geometria ausiliaria [Show auxiliary geometry] visualizzare i vani corrispondenti.

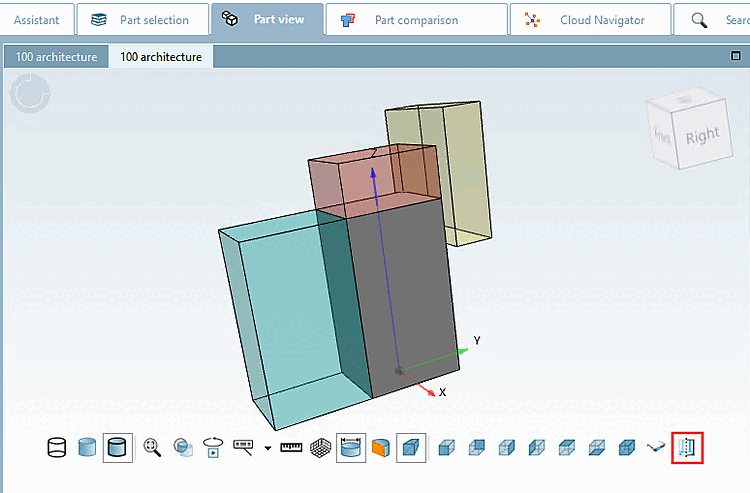

Figura 1.327.  Visualizzazione della geometria ausiliaria [Show auxiliary geometry]

	Nota
	La selezione dei campi elenco e l'etichettatura dei colori sono stati aggiunti con la V12 SP4. Nella V12 SP2 era possibile inserire un tipo solo manualmente.

Sezione 1.10.1.2.1.1, “Visualizzazione di varie geometrie ausiliarie (stanze) generate dai dati di classificazione”Vedi anche .
