In diversi settori (elettrico, tubazioni, BIM, ecc.), è necessario contrassegnare gli spazi liberi oltre all'oggetto da installare. Può trattarsi di spazi di collisione [ad esempio, per i nastri trasportatori], di spazi di montaggio e manutenzione [ad esempio, per le finestre, le protezioni solari, le caldaie] o di spazi di movimento [ad esempio, davanti/vicino a oggetti sanitari come lavabi, docce].

Nella classificazione CNS esistono diverse classi per questi requisiti, che generano diverse forme geometriche di base:

Se prodotti sono dotati delle caratteristiche di classe appropriate (nella regola, ciò avverrà automaticamente), può essere memorizzato in PARTdataManager (o altro supporto finale) facendo clic su Geometria ausiliaria visualizzazione [Show auxiliary geometry] stanze corrispondenti visualizzate nella vista 3D divenire.

Assegnare la classe

A tale scopo, la classe GeometryFormBox (cuboide), GeometryFormCylinder (cilindro) o GeometryFormSphere (sfera) viene assegnata a un determinato punto di connessione ( filtro [Filter] "Punti di connessione [Connection points]") in PARTproject sotto Tipo di area.

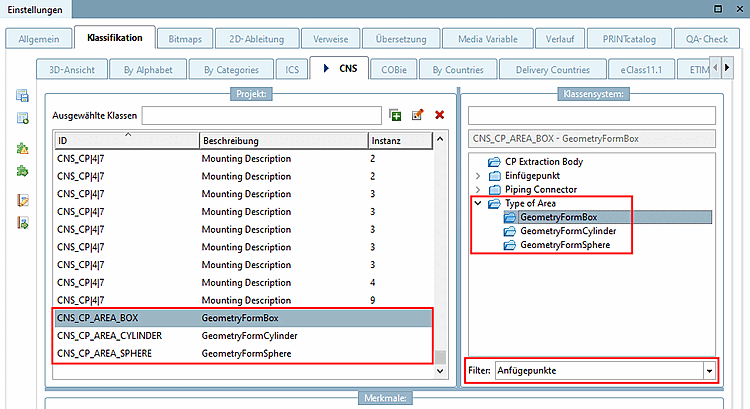

Figura 1.343. Classe assegnata

Specificare le caratteristiche

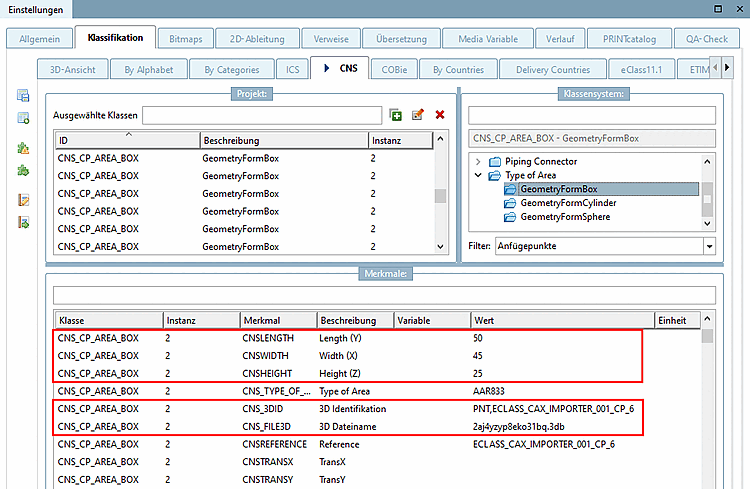

Figura 1.344. Caratteristiche assegnate

Le caratteristiche della classe Identificazione 3D [3D identification] e Nome file 3D [3D filename] devono essere impostate come obbligatorie, altrimenti i parametri corrispondenti per determinare la geometria (lunghezza, altezza, larghezza o diametro ) in relazione alle coordinate del punto di connessione.

Se l'opzione GeometryFormBox è attivata nel PARTdataManager nella vista 3D sotto Elementi di classificazione [Classification Elements], vengono visualizzate le caratteristiche delle singole classi.

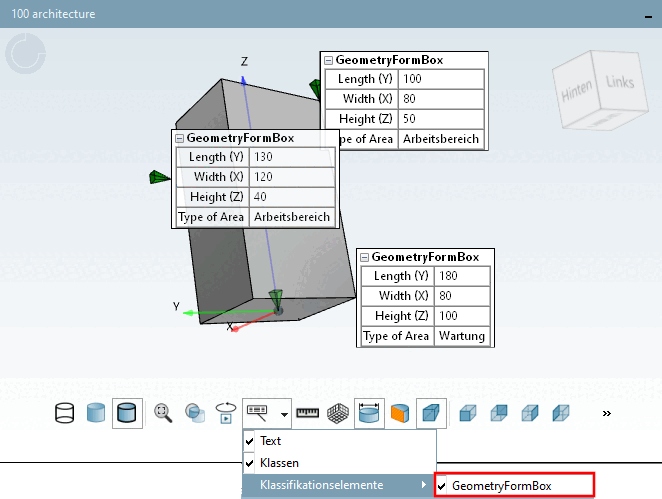

Figura 1.345.  Elementi di classificazione [Classification Elements] -> GeometryFormBox

Con Fare clic su Mostra geometria ausiliaria [Show auxiliary geometry] visualizzare i vani corrispondenti.

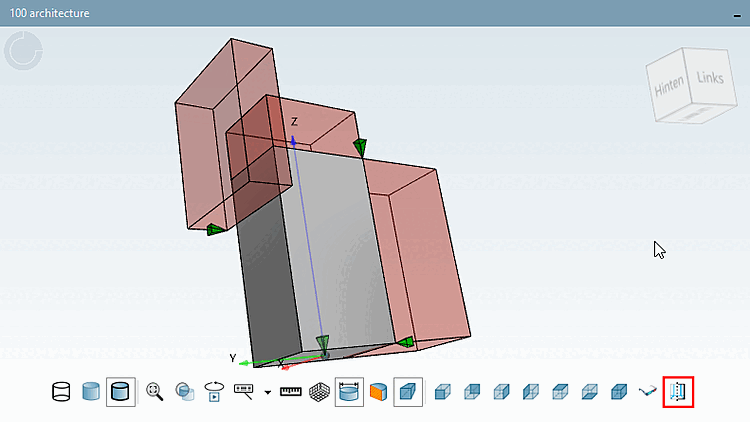

Figura 1.346.  Visualizzazione della geometria ausiliaria [Show auxiliary geometry]
