Dans différents domaines (électricité, piping, BIM, etc.), il est nécessaire de marquer les espaces libres en plus de l'objet à construire. Il peut s'agir d'espaces de collision [par ex. pour les bandes transporteuses], d'espaces de montage et de maintenance [par ex. pour les fenêtres, les protections solaires, les chaudières] ou encore d'espaces de mouvement [par ex. devant/à côté d'objets sanitaires tels que lavabos, douches].

Pour répondre à ces exigences, la classification CNS comporte différentes classes qui génèrent différentes formes géométriques de base :

Si les produits sont équipés des caractéristiques de classe appropriées (dans le règle automatique, cela se fera automatiquement), peut être stocké dans PARTdataManager (ou un autre support final) en cliquant sur Géométrie auxiliaire afficher [Show auxiliary geometry] pièces correspondantes visualisées dans la vue 3D devenir.

Attribuer une classe

Pour ce faire, la classe GeometryFormBox (parallélépipède), GeometryFormCylinder (cylindre) ou GeometryFormSphere (sphère) est attribuée dans PARTproject à un point d'assemblage donné ( filtre [Filter] "Points d'assemblage [Connection points]") sous Type of Area.

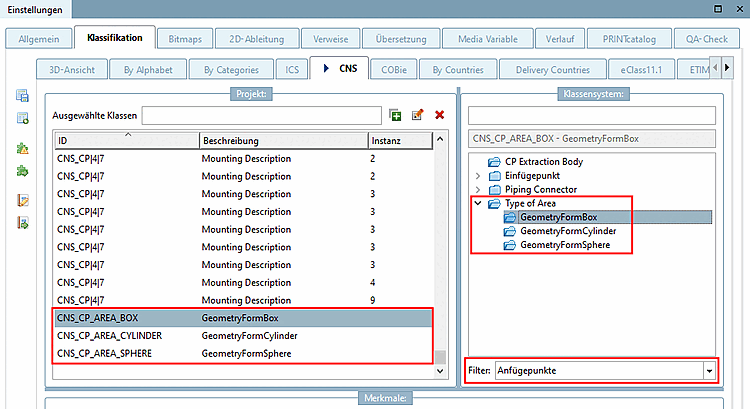

Classe attribuée

Spécifier les caractéristiques

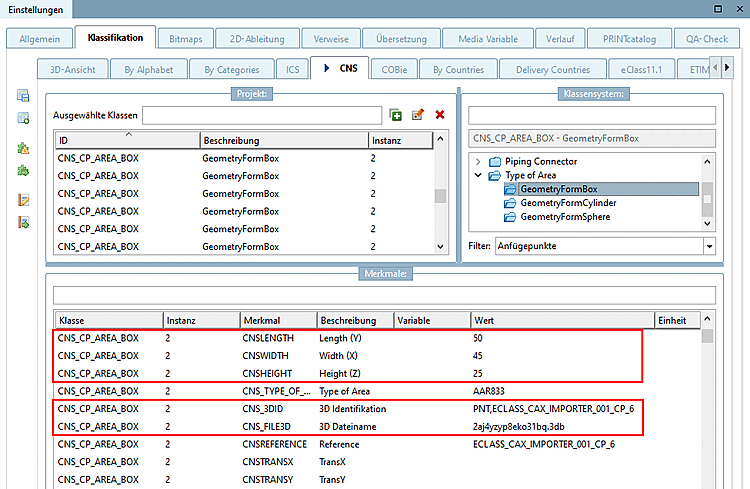

Caractéristiques attribuées

Les caractéristiques de classe Identification 3D [3D identification] et Nom de fichier 3D [3D filename] doivent être obligatoirement définies, sinon les paramètres correspondants pour déterminer la géométrie ( longueur, hauteur, largeur ou diamètre ) par rapport aux coordonnées du point d'attache doivent être définis.

Si l'option GeometryFormBox est activée dans PARTdataManager dans la vue 3D sous Éléments de classification [Classification Elements], les différentes caractéristiques de classe sont affichées.

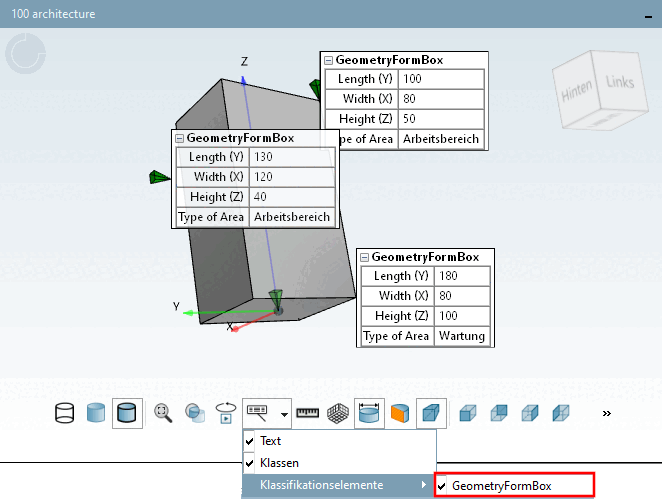

Eléments de classification [Classification Elements] -> GeometryFormBox

Avec Cliquez sur Afficher la géométrie auxiliaire [Show auxiliary geometry] les espaces correspondants sont visualisés.

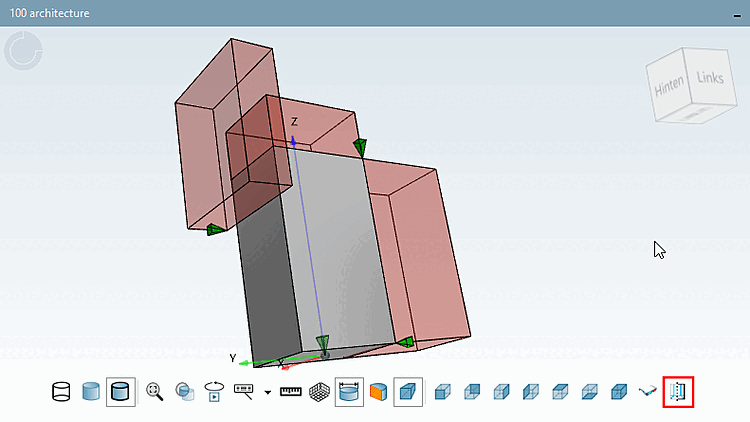

Afficher la géométrie auxiliaire [Show auxiliary geometry]
