In verschiedenen Bereichen (Elektro, Piping, BIM, etc.) besteht die Anforderung neben dem zu verbauenden Objekt, Freiräume zu kennzeichnen. Dies können sein Kollisionsräume [z.B. bei Transportbändern], Montage- und Wartungsräume [z.B. für Fenster, Sonnenschutz, Heizkessel] oder auch Bewegungsräume [z.B. vor/neben Sanitärgegenständen wie Waschbecken, Dusche].

Für diese Anforderungen gibt es in der CNS-Klassifikation verschiedene Klassen, die verschiedene geometrische Grundformen erzeugen:

Sofern Produkte mit den entsprechenden Klassenmerkmalen ausgestattet sind (in der Regel wird dies automatisiert stattfinden), können in PARTdataManager (oder anderen Endmedien) mit Klick auf Hilfsgeometrie anzeigen [Show auxiliary geometry] in der 3D-Ansicht entsprechende Räume visualisiert werden.

Klasse zuweisen

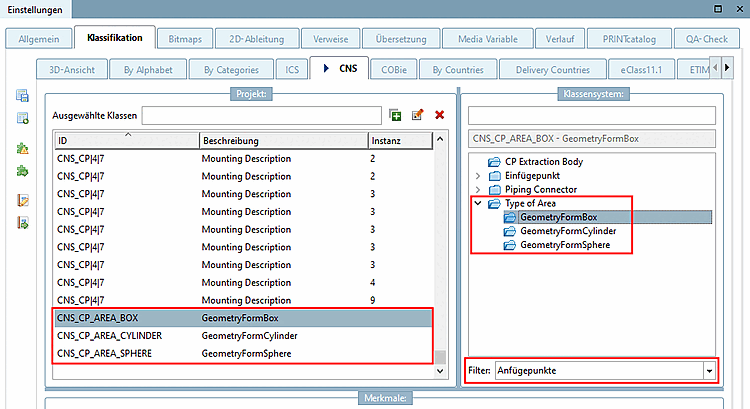

Hierzu wird in PARTproject einem bestimmten Anfügepunkt (Filter "Anfügepunkte [Connection points]") unter Type of Area die Klasse GeometryFormBox (Quader), GeometryFormCylinder (Zylinder) oder GeometryFormSphere (Kugel) zugewiesen.

Klasse zugewiesen

Merkmale spezifizieren

Merkmale zugewiesen

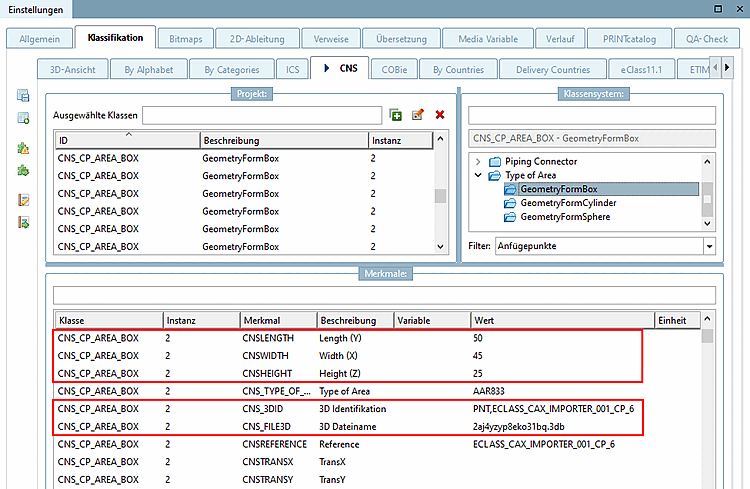

Die Klassenmerkmale 3D Identifikation [3D identification] und 3D-Dateiname [3D filename] müssen verpflichtend gesetzt sein, ansonsten jeweils die entsprechenden Parameter zur Bestimmung der Geometrie (Länge, Höhe, Breite bzw. Durchmesser) bezogen auf die Koordinaten des Anfügepunktes.

Wird in PARTdataManager in der 3D Ansicht unter Klassifikationselemente [Classification Elements] die Option GeometryFormBox aktiviert, werden die einzelnen Klassenmerkmale angezeigt.

Klassifikationselemente [Classification Elements] -> GeometryFormBox

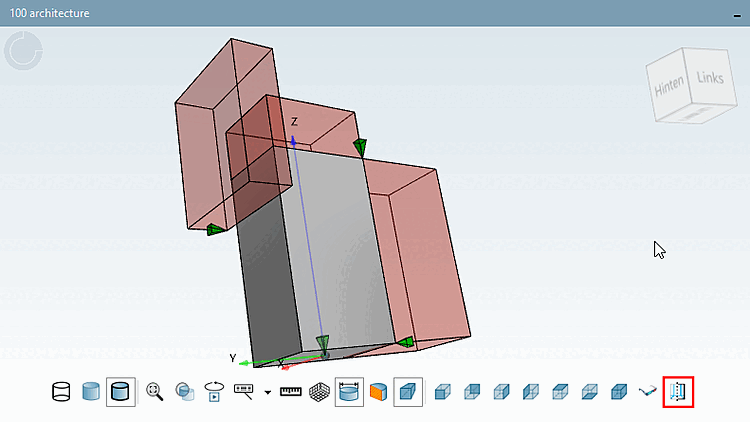

Mit Klick auf Hilfsgeometrie anzeigen [Show auxiliary geometry] werden die entsprechenden Räume visualisiert.

Hilfsgeometrie anzeigen [Show auxiliary geometry]
