7.9.3.4.1.5. Points d'attache sur les éléments de vissage

Les exemples suivants montrent ce dont il faut tenir compte pour les points d'attache sur les éléments de vissage.

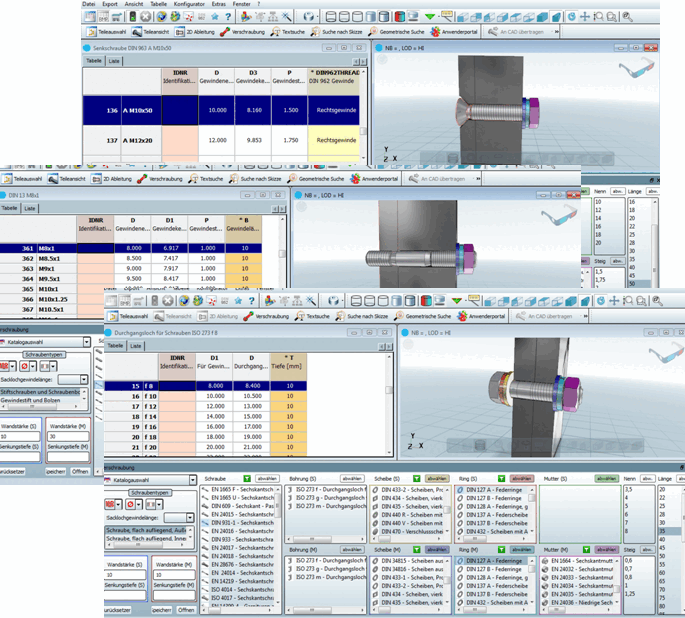

Exemples de raccords

Exemples de raccords

[Remarque]Remarque

En règle générale, il convient de respecter le nombre, l'emplacement, l'orientation et la dénomination (numérotation) des points d'attache !

Le nombre, l'emplacement et la dénomination résultent de la classification PCon.

  • vis:

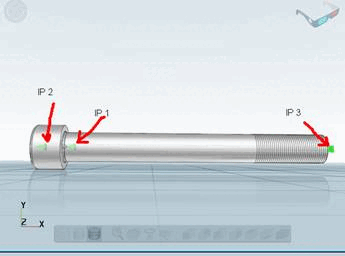

    Vis à tête cylindrique

    Vis à tête cylindrique

    Points d'attache [Connection points]:

    • IP 2 : face supérieure de la tête de vis

    • IP 1 : surface d'appui tête de vis

    • IP 3 : extrémité de la vis

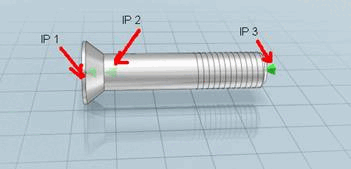

    Vis à tête fraisée

    Vis à tête fraisée

    Points d'attache [Connection points]:

    • IP 1 : face supérieure de la tête de vis

    • IP 2 : face inférieure de la tête de vis

    • IP 3 : extrémité de la vis

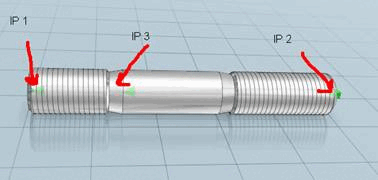

    Goujon

    Goujon

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

    • IP 3 : extrémité à visser

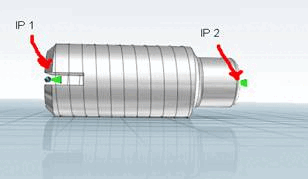

    Vis sans tête

    Vis sans tête

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

  • Écrous

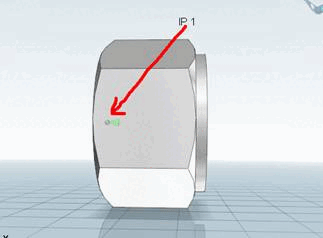

    Mère

    Mère

    Point d'attache [Connection point]:

    • IP 1 : surface d'appui

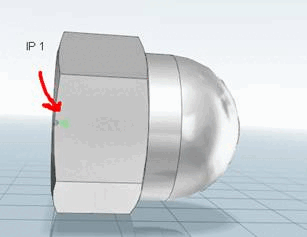

    Écrou borgne

    Écrou borgne

    Point d'attache [Connection point]:

    • IP 1 : surface d'appui

  • Disques / anneaux

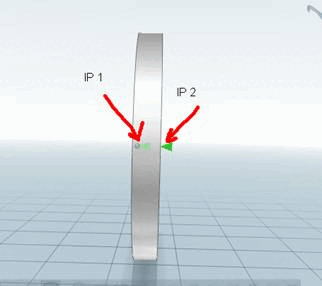

    Disque

    Disque

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

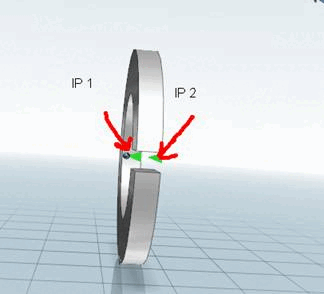

    Bague

    Bague

    Points d'attache [Connection points]:

    • IP 1 : face supérieure

    • IP 2 : face inférieure

  • Perçages

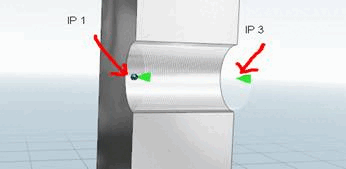

    Trou taraudé traversant

    Trou taraudé traversant

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 3 : face inférieure du matériau

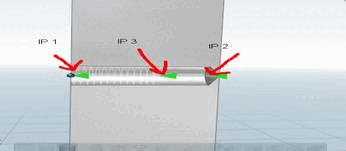

    Trou fileté borgne

    Trou fileté borgne

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : face inférieure du matériau

    • IP 3 : extrémité filetée

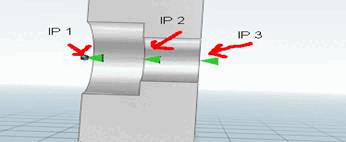

    trou traversant avec lamage, en appui lisse

    trou traversant avec lamage, en appui lisse

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : abaissement de la surface d'appui

    • IP 3 : face inférieure du matériau

    Trou de passage pour vis à tête fraisée

    Trou de passage pour vis à tête fraisée

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 2 : Fin de la descente

    • IP 3 : face inférieure du matériau

    Trou de passage

    Trou de passage

    Points d'attache [Connection points]:

    • IP 1 : face supérieure du matériau

    • IP 3 : face inférieure du matériau
