Les lignes d'insertion peuvent être utilisées pour des éléments mobiles. Par exemple, pour les connecteurs de profilés qui se déplacent dans une rainure.

Les lignes d'insertion sont créées à partir d'une combinaison d'un point d'insertion "normal" et d'un plan absolu.

Création du point d'attache (ligne)

Créez une nouvelle esquisse sur le plan absolu et insérez les points d'attache souhaités. Remarque Pour indiquer que ces points doivent être traités comme des lignes d'insertion, faites ce qui suit : Cochez la case Ligne d'insertion [Connection line] et vous déterminez la longueur de la ligne d'insertion [Length of connection line].

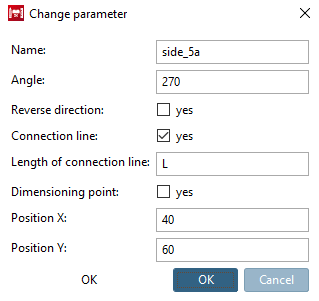

Modifier les paramètres [Change parameter]

Ligne d'insertion Symbole : Les lignes d'insertion sont signalées par le symbole bien connu de la pyramide et, en plus, par une ligne verte à la base de la pyramide.

Créer un plan absolu en lien avec le point d'attache

Chaque point d'attache [Connection point] a besoin de son propre plan absolu [Fixed plane]. Le point d'insertion [Base point] marque le point de départ d'une ligne d'insertion [Connection line]. Important Les coordonnées du point d'attache [Base point] doivent être en accord avec celles du point d'adjonction.

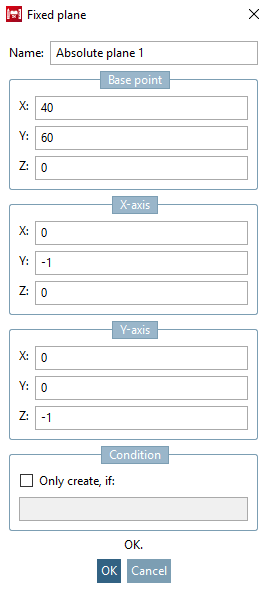

Niveau absolu [Fixed plane]

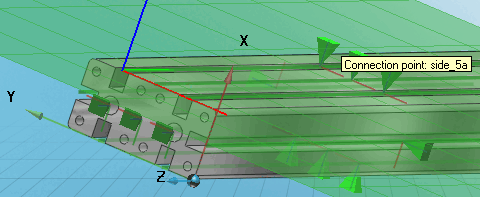

Dans l'aperçu 3D, l'axe de coordonnées vert indique la ligne d'insertion [Connection line] . Le symbole de la pyramide qui est utilisé dans l'aperçu 3D pour les points d'insertion, est utilisé de manière identique pour les lignes d'insertion. Remarque Il est toujours affiché dans la position centrale de la ligne d'insertion.

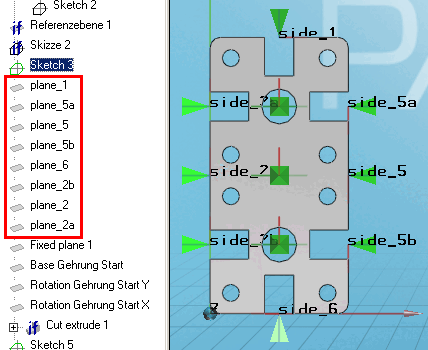

Convention d'appellation Plan - ligne d'insertion

Le nom du plan doit être plane_<side_nr>.

En d'autres termes, la valeur numérique d'un plan correspond à la valeur numérique du point d'ajout correspondant (ligne d'insertion) :

plane_1 <-> side_1, plane_5a <-> side_5a, etc.

La somme des valeurs numériques des points d'addition opposés doit être égale à chaque fois. (Ici dans l'exemple : 1+6, 2+5, la somme est à chaque fois de 7).
