La convention d'appellation doit être illustrée à titre d'exemple par un profil :

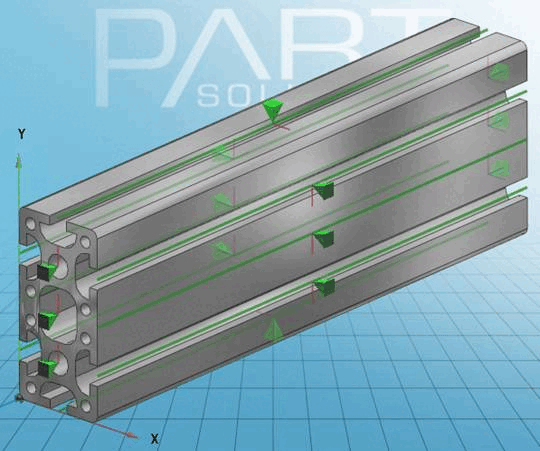

3 points d'insertion au début et à la fin, 8 lignes d'insertion sur les canaux

Début et fin du profil

Il faut un point d'attache au centre de la section du profilé et un dans chaque trou. Comparer avec Fig. „3 points d'insertion au début et à la fin, 8 lignes d'insertion sur les canaux“.

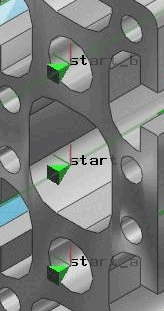

Le point d'attache au centre de la section transversale du profil est appelé start, les autres sont énumérés avec start_a, start_b, etc.

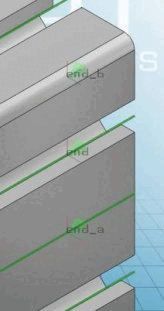

Il en va exactement de même pour la fin du profil.

start_b <---> end_b start <---> end start_a <---> end_a

Points d'attache latéraux (ligne d'insertion)

	Remarque

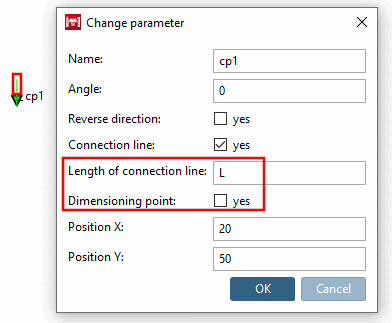

	Les points d'attache [Connection points] latéraux sont créés sous forme de ligne d'insertion [Connection line]. Voir à ce sujet Section 7.9.3.4.1.6, «  Créer une ligne d'insertion  ». Ligne d'insertion [Connection line]

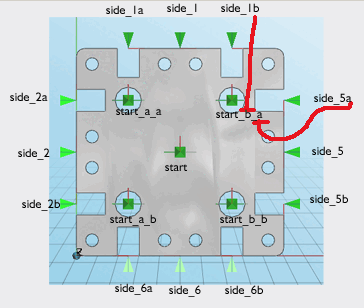

L'illustration suivante montre un exemple de convention de nommage pour les lignes d'insertion latérales. Leur sketch de base se trouve sur le plan de départ du profil.

Le schéma est side_<Nummer><Buchstabe>. Nummer 'est un nombre comme un cube, où l’addition de deux nombres opposés donne toujours 7. Buchstabe est pour le milieu position vide et s’il y a plusieurs canaux, alors le Points de l’annexe énumérés : « a », « b », ... Important Le point d'addition opposé porte la même lettre : side_2a <-> side_5a side_2b <-> side_5b

Orientation des points d'attache : Important L’icône de la ligne d’insertion pointe toujours vers le centre. L'axe de coordonnées rouge des points d'attache latéraux est toujours orienté vers la droite lorsque l'on regarde le profil dans le sens de la longueur depuis le début du profil et que la surface avec les points d'attache se trouve en haut.

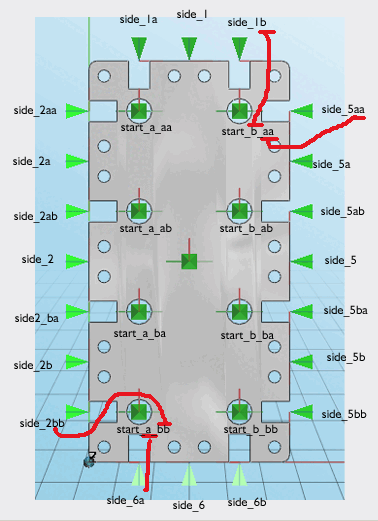

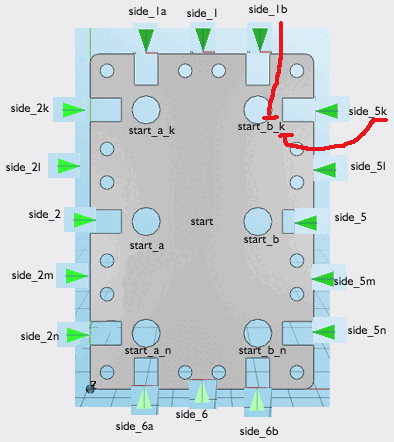

Exemple de convention d'appellation complexe avec de nombreux points d'attache et lignes d'insertion et différentes proportions

Les points d'attache/lignes d'insertion de début/fin sont maintenant une combinaison de lettres haut/côté, ou bas/côté :

start_<lettre_supérieure>_<lettre_côté>.
