La convenzione di denominazione sarà illustrata utilizzando un profilo come esempio:

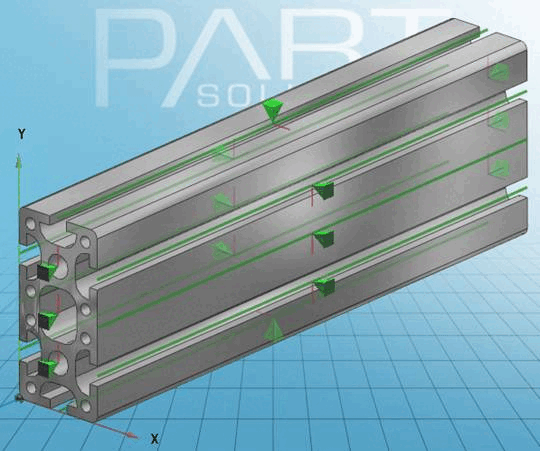

Figura 11.9. 3 punti di connessione all'inizio e alla fine, 8 linee di inserimento nei canali

Inizio e fine del profilo

È necessario un punto di connessione al centro della sezione trasversale del profilo e uno in ogni foro. Figura 7.611, “3 punti di connessione all'inizio e alla fine, 8 linee di inserimento nei canali” Confronta .

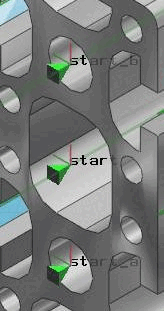

Il punto di connessione al centro della sezione trasversale del profilo è chiamato start, gli altri sono enumerati con start_a, start_b ecc.

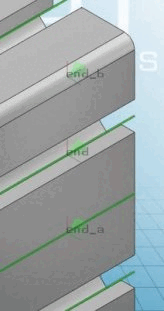

Lo stesso vale per la fine del profilo.

inizio_b <---> fine_b inizio <---> fine inizio_a <---> fine_a

Punti di connessione laterali (linea di inserimento)

	Nota

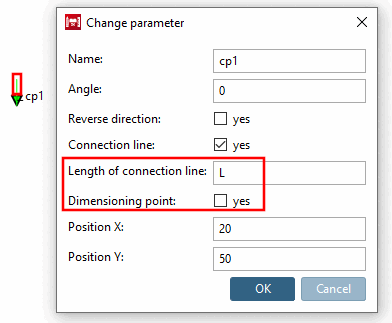

	I punti di collegamento [Connection points] laterali vengono creati come linea di inserimento [Connection line]. Sezione 7.9.3.4.1.6, “ Creare una linea di inserimento ” Vedere . Figura 11.10.  Linea di inserimento [Connection line]

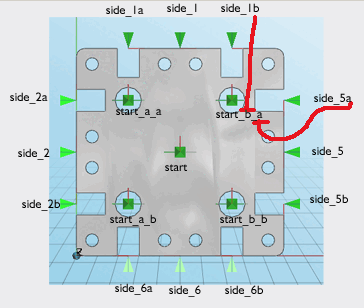

La seguente illustrazione mostra un esempio di convenzione di denominazione delle linee di inserimento laterali, il cui schizzo di base si trova sul livello iniziale del profilo.

Lo schema è side_<Nummer><Buchstabe>. Nummer è un numero come un cubo, dove l'addizione di due numeri opposti risulta sempre in 7. Buchstabe è per il centro posizione vuota e se ci sono più canali, allora il Punti dell'appendice elencati: "a", "b", ... Importante Il punto di connessione opposto ha la stessa lettera: lato_2a <-> lato_5a lato_2b <-> lato_5b

Orientamento dei punti di collegamento: Importante Icona della linea di inserimento punta sempre al centro. L'asse delle coordinate rosse dei punti di connessione laterali è sempre rivolto verso destra se si guarda il profilo in senso longitudinale dall'inizio del profilo e la superficie con i punti di connessione si trova in alto.

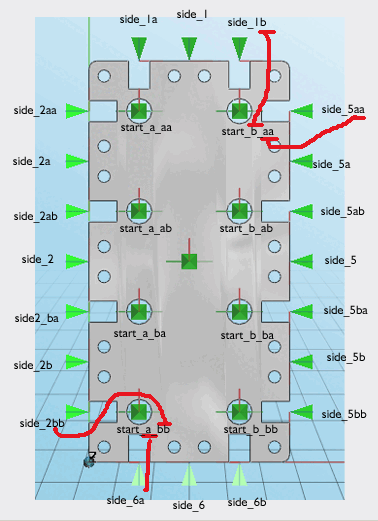

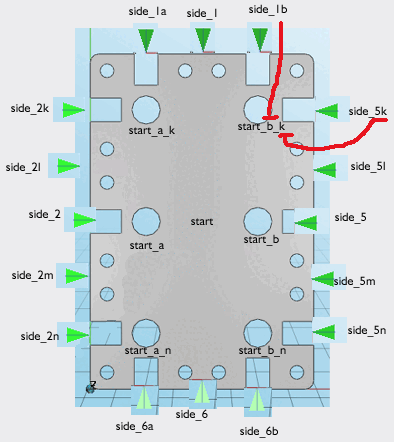

Esempio di convenzione di denominazione complessa con molti punti di connessione e linee di inserimento e proporzioni diverse

I punti di connessione/linee di inserimento iniziali/finali sono ora una combinazione di lettere di top/side o bottom/side:

inizio_<lettera_top>_<lettera_sideways>
