Le linee di inserimento possono essere utilizzate per gli elementi mobili. Ad esempio, per i connettori di profili che si muovono in una scanalatura.

Le linee di inserimento vengono create da una combinazione di un punto di connessione "normale" e di un livello assoluto.

Creazione del punto di connessione (linea)

Creare un nuovo schizzo sul livello assoluto e inserire i punti di connessione desiderati. Nota Per indicare che questi punti devono essere trattati come linee di inserimento, procedere come segue: Spuntare la casella accanto a Inserisci riga [Connection line] e per determinare la lunghezza della linea di inserimento [Length of connection line].

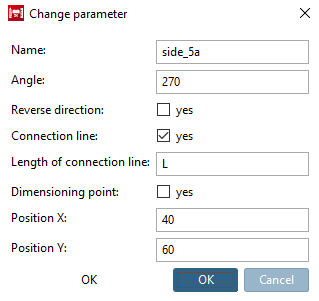

Figura 7.669.  Modifica dei parametri [Change parameter]

Simbolo della linea di inserimento : Le linee di inserimento sono contrassegnate dal noto simbolo della piramide e da una linea verde alla base della piramide.

Creare un piano assoluto in relazione al punto di connessione

Ogni punto di connessione [Connection point] richiede il proprio livello assoluto [Fixed plane]. Il punto di origine [Base point] indica il punto di partenza di una linea di inserimento [Connection line]. Importante Le coordinate del punto di collegamento [Base point] devono corrispondere a quelle del punto di collegamento.

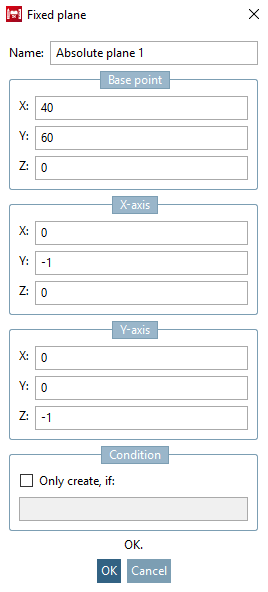

Figura 7.670.  Livello assoluto [Fixed plane]

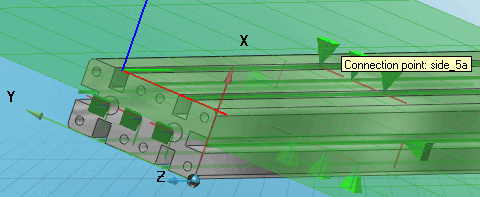

Nell'anteprima 3D, l'asse delle coordinate verde indica la linea di inserimento [Connection line] . Il simbolo della piramide che viene utilizzato per i punti di connessione nell'anteprima 3D, viene utilizzato in modo identico per le linee di inserimento. Nota Viene sempre visualizzato nella posizione centrale della linea di inserimento.

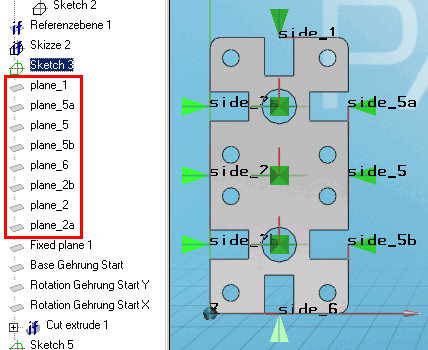

Livello della convenzione di denominazione - linea di inserimento

Il nome del piano deve essere piano_<side_nr>.

In altre parole: il valore numerico di un livello corrisponde al valore numerico del punto di connessione corrispondente (linea di inserimento):

piano_1 <-> lato_1, piano_5a <-> lato_5a, ecc.

La somma dei valori numerici dei punti di connessione opposti deve essere la stessa in ogni caso. (Nell'esempio: 1+6, 2+5, la somma è 7 in ogni caso).
