I punti di collegamento devono essere realizzati in modo che le parti di collegamento abbiano lo stesso orientamento. Ciò significa che una parte di collegamento non deve essere ruotata di 180°, perché il lato aperto della canalina deve ovviamente trovarsi sempre sullo stesso lato.
Ciò si ottiene avendo sempre l'asse rosso rivolto verso l'alto.
L'illustrazione seguente mostra due parti da collegare:
|
|
|
Figura 11.3. Risultato: gli assi rossi sono sovrapposti, quelli verdi e blu puntano in direzione opposta.
|
Per poter spostare le recinzioni attorno alla cerniera, i punti di fissaggio devono essere allineati in direzioni opposte.
Poiché in questo esempio gli assi delle coordinate rosse sono sovrapposti, il punto di connessione corrispondente della recinzione destra e sinistra deve essere allineato in direzioni opposte.
Un punto di connessione punta verso l'alto, l'altro verso il basso.
Un asse rosso del sistema di coordinate punta verso l'esterno del recinto, l'altro verso l'interno del recinto.
|
Figura 11.4. I punti di collegamento della recinzione destra e sinistra sono allineati in direzioni opposte.
|
|

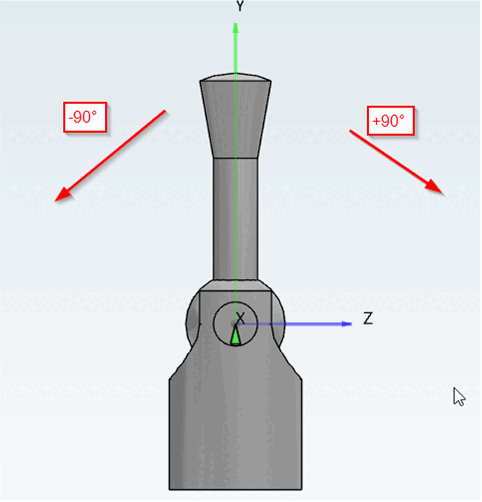

Esempio "Posizione della leva"
La posizione della leva dipende dall'orientamento del punto di connessione.

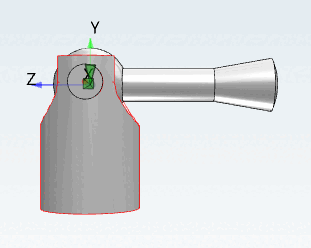

Se, ad esempio, l'angolo del punto di connessione è lasciato a 0° per impostazione predefinita, ciò può comportare una posizione predefinita errata dell'elemento da spostare.

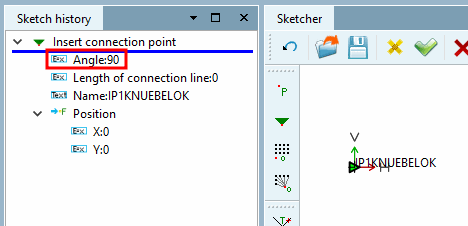

Sebbene la posizione di rotazione possa essere corretta successivamente nel configuratore, nella finestra di dialogo Proprietà della regola [Rule properties], è molto più semplice (e soprattutto privo di possibili fonti di errore che possono portare a problemi di esportazione del componente) impostare la posizione predefinita desiderata utilizzando l'impostazione dell'angolo nello Sketcher.
Sezione 7.13.5.7.3.1, “Posizione di partenza per la rotazione” Date un'occhiata all'esempio di .
