11.1.5. Points d'assemblage sur les onglets

11.1.5. Points d'assemblage sur les onglets

La création de points d'attache sur les onglets est expliquée ci-dessous :

Dans l'exemple, nous avons un profilé de 80 mm x 40 mm de section avec un onglet de 45°.

Les points d'attache start_ab, start et start_ba doivent être positionnés pour tous les angles d'onglet possibles.

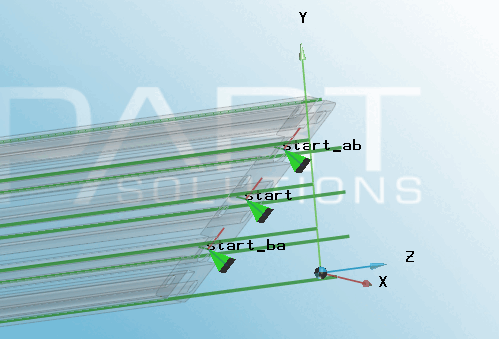

Points d'assemblage avec angle d'onglet

Points d'assemblage avec angle d'onglet

Procédez comme suit :

Créez les profils normalement.

Dans le gestionnaire de variables [Variable Manager], insérez les variables SAX, SAY (page de départ) et EAX, EAY (page d'arrivée) pour la saisie de l'angle d'onglet; ainsi que SDX, SDY, EDX, EDY avec algorithmes de caractéristiques [Attribute algorithms] d' état [Status] comme variables auxiliaires pour le calcul du plan de distance [Distance plane] (voir illustration ci-dessous).

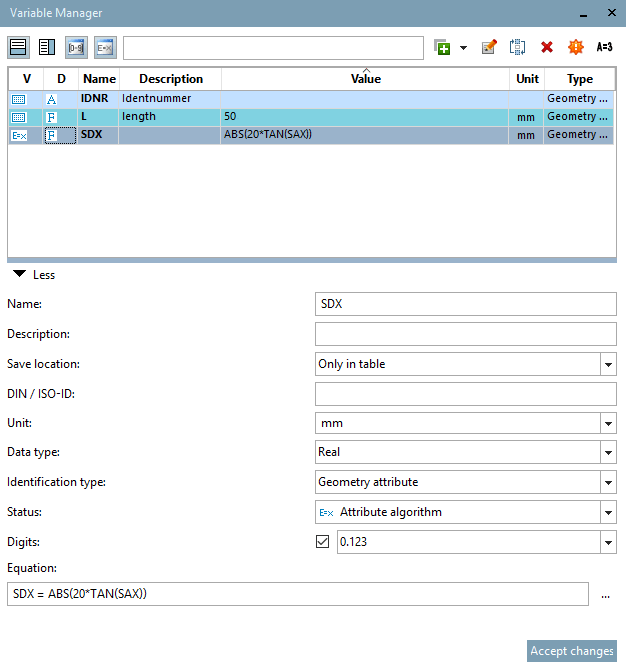

Gestionnaire de variables [Variable Manager]

Définissez les algorithmes de caractéristiques [Attribute algorithms] pour les variables auxiliaires SDX, SDY, EDX, EDY dans le gestionnaire de variables [Variable Manager].
- SDX = ABS(20*TAN(SAX))
- SDY = ABS(40*TAN(SAY))
- EDX = ABS(20*TAN(EAX))
- EDY = ABS(40*TAN(EAY))
Le déplacement du plan de distance [Distance plane] est calculé à l'aide de ces variables (voir figure suivante).

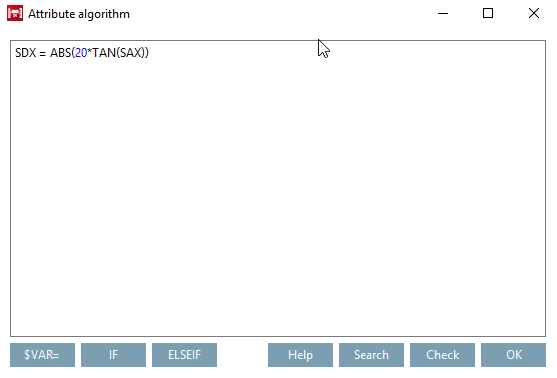

Algorithmes de caractéristiques [Attribute algorithms] Boîte de dialogue

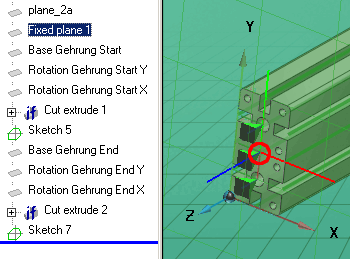

Créer un plan absolu avec le point d'impact [Base point] au centre de la section du profil.
(Ici, dans l'illustration ci-dessous, "Fixed plane 1")

Fixed plane 1 - Point d'impact [Base point]

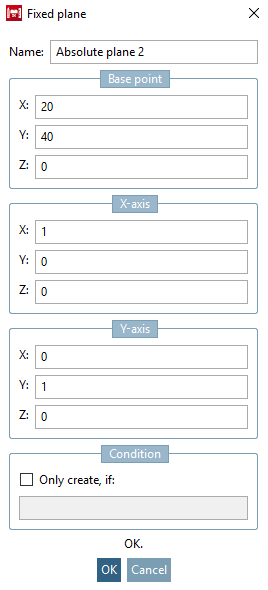

Plan fixe 1 - Paramètres

Plan fixe 1 - Paramètres

Dans le menu contextuel, cliquez sur Insérer une nouvelle bâche.... [Insert new plane...]

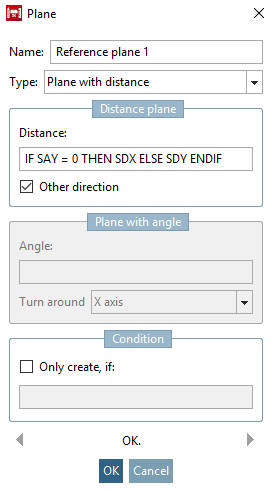

Dans la zone de liste Type, sélectionnez Plan à distance [Plane with distance].
Dans le champ Distance, insérez ce qui suit.
IF SAY = 0 THEN SDX ELSE SDY ENDIF
Dans l'exemple suivant, l'angle d'onglet est de 45°.
La distance [Distance] qui en résulte est de 40 mm.

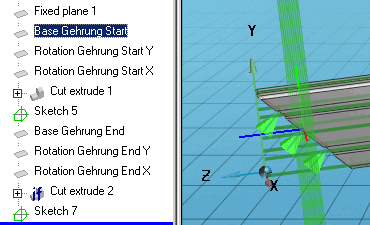

Base onglet Début

Base onglet Début

Base onglet Début

Cliquez à nouveau dans le menu contextuel Insérer une nouvelle bâche.... [Insert new plane...]
Dans la zone de liste Type, sélectionnez Plan avec rotation [Plane with rotation].
Inscrivez "SAY" dans le champ Angle.
Sélectionnez l'option Axe X [X axis] dans la zone de liste Rotation autour [Turn around].
Dans notre exemple, "SAY" a 45°.
=> Le plan est pivoté de 45° autour de l'axe X.

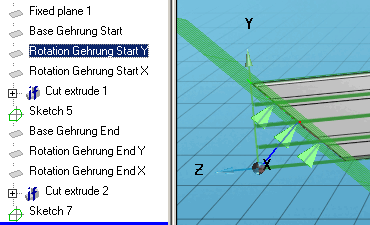

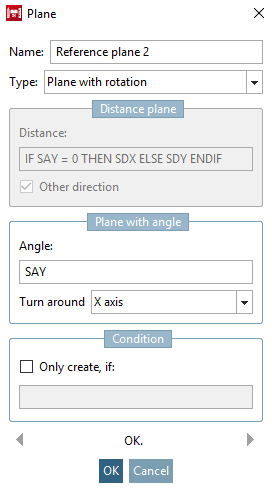

Rotation onglet Début Y

Rotation onglet Début Y

Rotation onglet Début Y

Créez à nouveau un calque avec rotation [Plane with rotation].
Sous Angle, inscrivez ce qui suit :
IF SAY = 0 THEN SAX ELSE 0 ENDIF
(Seul SAY ou SAX est pris en compte)
Sélectionnez l'option Axe Y [Y axis] dans la zone de liste Rotation autour [Turn around].
Dans notre exemple, la rotation autour de l'axe Y est de 0°.

Rotation onglet Début X

Rotation onglet Début X

Créez une esquisse pour le corps d'extrusion [Extrusion solid] et inscrivez ce qui suit :
longueur [Length]:
IF SDY = 0 THEN SDX*2 ELSE SDY*2 ENDIF
Cochez la case Créer uniquement si s'applique [Only create, if].

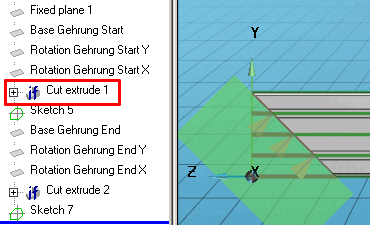

L' extrusion de coupe [Cut extrusion] ne doit être créée que si SAY ou SAX est différent de '0'.

Cut extrude 1

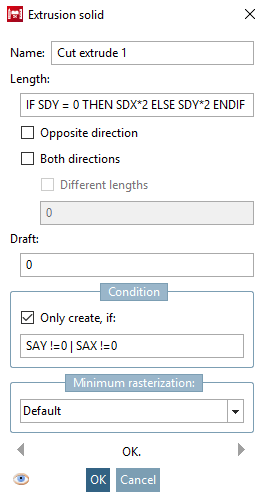

Corps d'extrusion [Extrusion solid]

Corps d'extrusion [Extrusion solid]

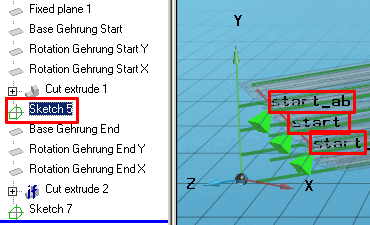

Pour finir, créez l'esquisse avec les points d'attache.

Sketch avec points d'attache

La création des points d'attache "fin" se fait de manière analogue à la description ci-dessus.
