5.18.1. Linee guida per la modellazione

5.18.1.5. Punti di fissaggio sulle curve

5.18.1.5. Punti di fissaggio sulle curve

Di seguito viene illustrata la creazione di punti di connessione sui giunti obliqui:

Nell'esempio, abbiamo un profilo con una sezione trasversale di 80 mm x 40 mm e un angolo di 45°.

I punti di connessione start_ab, start e start_ba devono essere posizionati per tutti i possibili angoli obliqui.

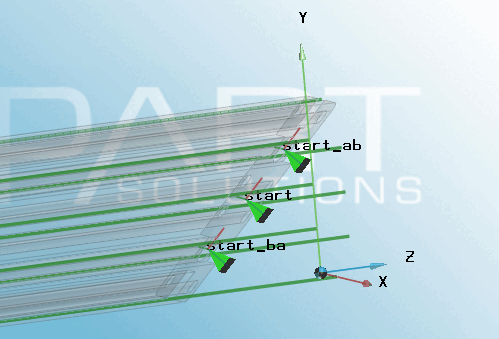

Punti di connessione con angolo obliquo

Figura 5.1685. Punti di connessione con angolo obliquo

Procedere come segue:

Creare i profili come di consueto.

Nella gestione delle variabili [Variable Manager], aggiungere le variabili SAX, SAY (lato iniziale) e EAX, EAY (lato finale) per l'inserimento dell'angolo obliquo; inoltre SDX, SDY, EDX, EDY con gli algoritmi delle caratteristiche [Attribute algorithms] di stato [Status] come variabili ausiliarie per il calcolo del piano di distanza [Distance plane] (vedere la figura seguente).

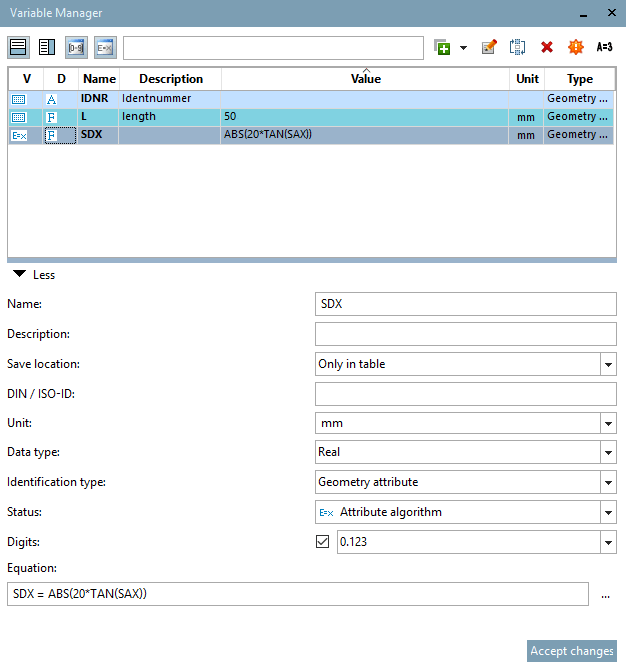

Figura 5.1686. Gestore variabile [Variable Manager]

Definire gli algoritmi caratteristici [Attribute algorithms] per le variabili ausiliarie SDX, SDY, EDX, EDY nel gestore delle variabili [Variable Manager].
- SDX = ABS(20*TAN(SAX))
- SDY = ABS(40*TAN(SAY))
- EDX = ABS(20*TAN(EAX))
- EDY = ABS(40*TAN(EAY))
Queste variabili vengono utilizzate per calcolare lo spostamento del piano di distanza [Distance plane] (vedere la figura seguente).

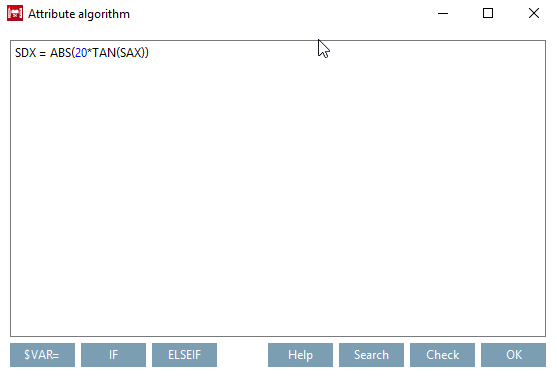

Figura 5.1687. Algoritmi delle caratteristiche [Attribute algorithms] Finestra di dialogo

Creare un piano assoluto con il punto centrale [Base point] al centro della sezione trasversale del profilo.
(Qui nell'illustrazione sottostante "Piano fisso 1")

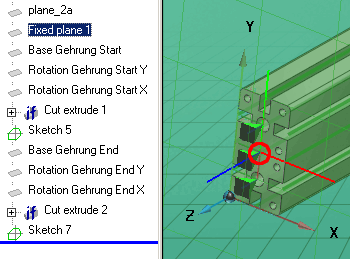

Figura 5.1688. Piano fisso 1 - Punto d'impatto [Base point]

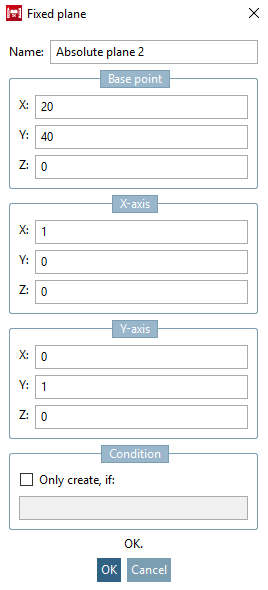

Piano fisso 1 - Impostazioni

Figura 5.1689. Piano fisso 1 - Impostazioni

Nel menu contestuale, fare clic su Inserisci nuovo telone.... [Insert new plane...]
Nella casella di riepilogo Tipo [Type], selezionare la voce Livello alla distanza [Plane with distance].
Nel campo Distanza [Distance] inserire quanto segue.
SE SAY = 0 ALLORA SDX ALTRIMENTI SDY ENDIF
Nell'esempio seguente, l'angolo obliquo è di 45°.
La distanza [Distance] risultante è di 40 mm.

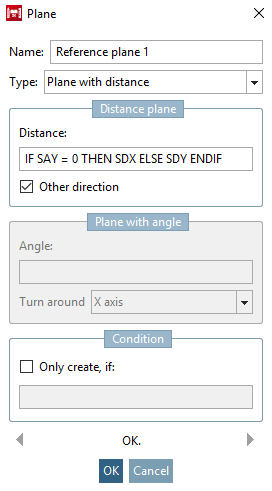

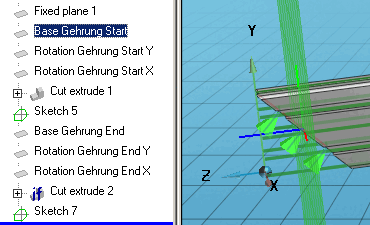

Figura 5.1690. Avvio della curva a gomito della base

Avvio della curva a gomito della base

Figura 5.1691. Avvio della curva a gomito della base

Fare nuovamente clic nel menu contestuale Inserisci nuovo telone.... [Insert new plane...]
Nella casella di riepilogo Tipo [Type], selezionare Livello con rotazione [Plane with rotation].
Inserite "SAY" nel campo Angolo [Angle].
Selezionare la voce dell' asse X [X axis] nella casella di riepilogo Ruota intorno [Turn around].
Nel nostro esempio, "SAY" ha 45°.
=> Il piano viene ruotato di 45° intorno all'asse X.

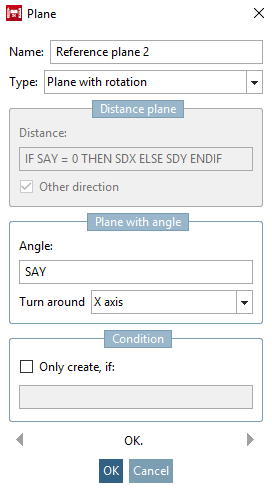

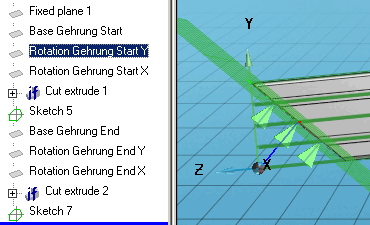

Figura 5.1692. Rotazione Mitre Start Y

Rotazione Mitre Start Y

Figura 5.1693. Rotazione Mitre Start Y

Creare un altro livello con rotazione [Plane with rotation].
Alla voce Angolo [Angle] inserire quanto segue:
SE SAY = 0 ALLORA SAX ALTRIMENTI 0 ENDIF
(Si tiene conto solo di SAY o SAX)
Nella casella di riepilogo Ruota intorno [Turn around], selezionare la voce relativa all' asse Y [Y axis].
Nel nostro esempio, la rotazione attorno all'asse Y è di 0°.

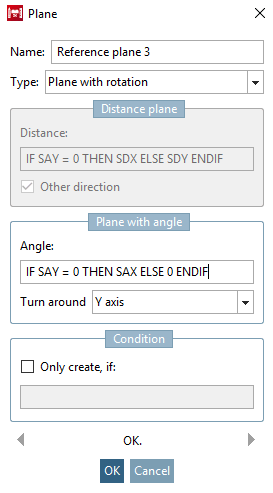

Rotazione Mitre Start X

Figura 5.1694. Rotazione Mitre Start X

Creare uno schizzo per il corpo dell'estrusione [Extrusion solid] e inserire quanto segue:
Lunghezza [Length]:
SE SDY = 0 ALLORA SDX*2 ALTRIMENTI SDY*2 ENDIF
Spuntare la casella accanto a Crea solo se applicabile [Only create, if].
L' estrusione di taglio [Cut extrusion] deve essere creata solo se SAY o SAX non sono uguali a '0'.

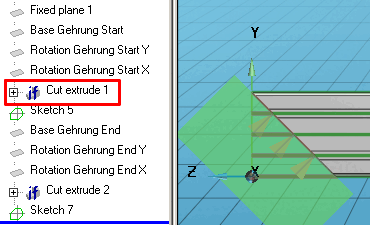

Figura 5.1695. Tagliare estrudere 1

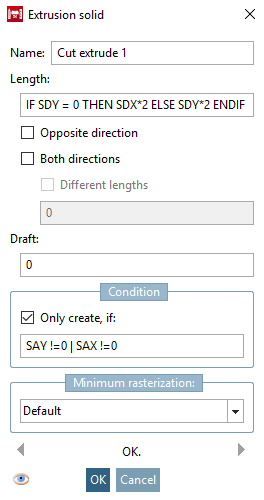

Corpo di estrusione [Extrusion solid]

Figura 5.1696. Corpo di estrusione [Extrusion solid]

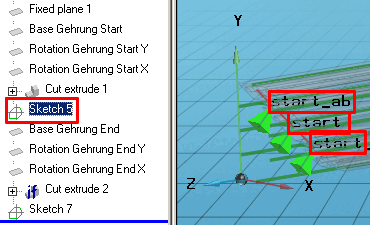

Infine, creare lo schizzo con i punti di connessione.

Figura 5.1697. Schizzo con punti di connessione

I punti di connessione "End" vengono creati nello stesso modo descritto sopra.
