3.5.5. PDM : Teamcenter : NX : Cartographie des retours CAO

Si vous voulez transférer la mesure exacte (calculée par CAO) dans un attribut de Teamcenter comme le mappage de retour PDM, vous devez "enregistrer vos propres porteurs de place".[28]

  1. Enregistrer les détenteurs de place key1, key2 et key3.

  2. Vous pouvez maintenant les utiliser dans d'autres attributs ou CreationOptions, comme les repères de cartographie de retour PDM.

Exemple pour NX :

Ifnxteamcenter.cfg

[CadReturnMapping]
Key1=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"NB").GetValue())
Key2=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"NN").GetValue())
Key3=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"Mass").GetValue())

[TeamcenterAttributes_Item{ModelObject}]
object_desc=%Key3%

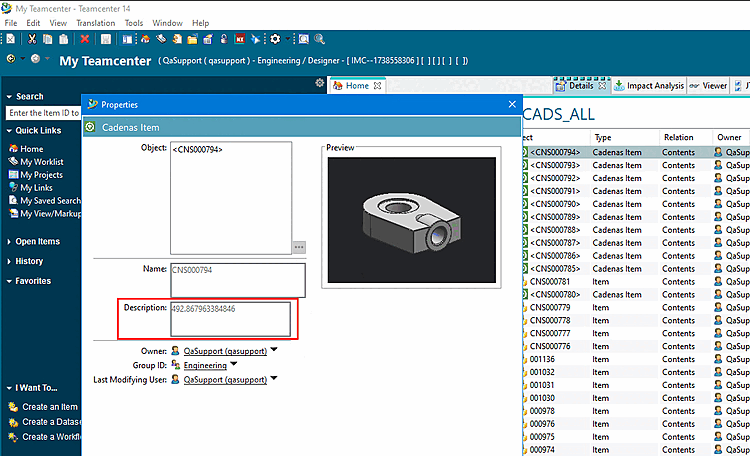

Partie résultat exemplaire dans Teamcenter

Partie résultat exemplaire dans Teamcenter



[28] #150629
