3.5.5. PDM : Teamcenter : NX : Mappatura di ritorno CAD
Indietro  Avanti

3.5.5. PDM : Teamcenter : NX : Mappatura di ritorno CAD

Se si desidera trasferire la massa esatta (calcolata dal CAD) in un attributo di Teamcenter come la mappatura di ritorno PDM, è necessario "registrare i propri segnaposto".[28]

  1. Registrare i segnaposto key1, key2 e key3.

  2. Ora è possibile utilizzarli in altri attributi o CreationOptions, come i segnaposto di mappatura di ritorno di PDM.

Esempio per NX:

Ifnxteamcenter.cfg

[CadReturnMapping]
Key1=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"NB").GetValue())
Key2=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"NN").GetValue())
Key3=cstr(ScriptingRoot.GetAttributeUtils().LookupAttribute(activeDoc,"Mass").GetValue())

[TeamcenterAttributes_Item{ModelObject}]
object_desc=%Key3%

Parte risultato esemplare in Teamcenter

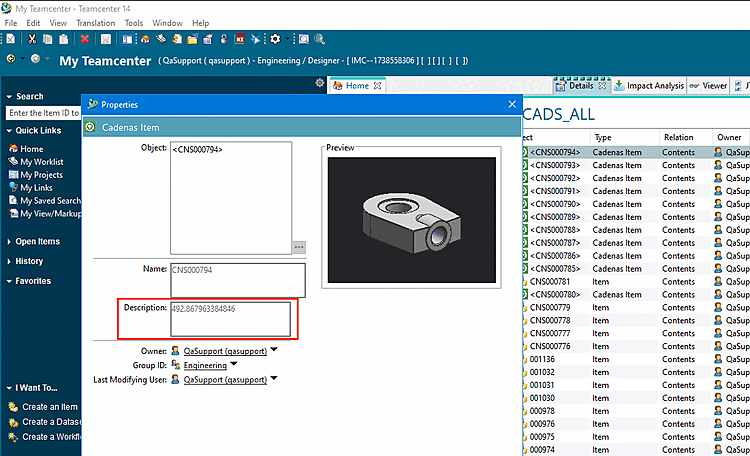

Figura 3.29. Parte risultato esemplare in Teamcenter



[28] #150629
