7.6.2.3.3.  Type "Plan avec rotation

Créez un plan à un angle donné par rapport au plan actuellement sélectionné.

  1. Sélectionnez l'un des plans de base (XY/ZX/YZ) et cliquez sur la commande de menu contextuel Insérer un nouveau plan.... [Insert new plane...]

  2. Sous Type, sélectionnez Calque avec rotation [Plane with rotation] dans la zone de liste.

  3. Inscrivez un nombre de degrés sous Angle.

  4. Dans la zone de liste, sous Rotation autour de [Turn around], sélectionnez l'axe de rotation souhaité.

    • Axe X [X axis]

      exemple :

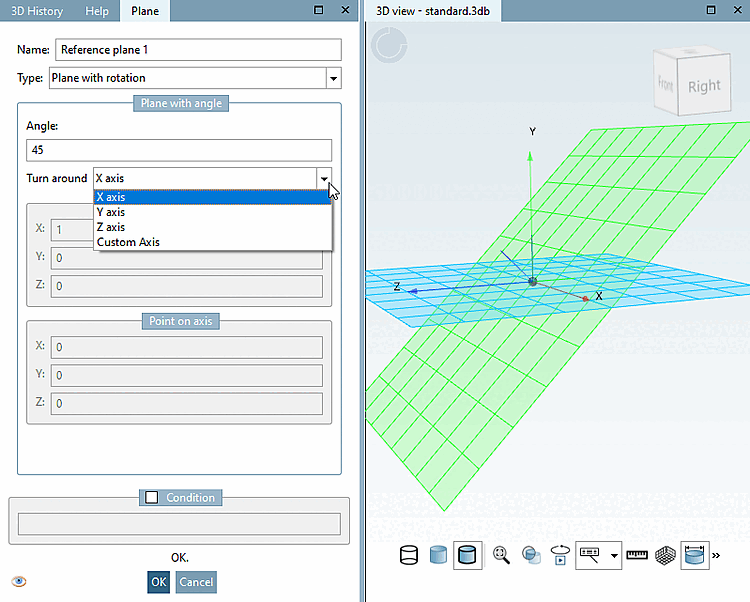

      La figure montre comment le plan de départ ZX a été tourné de 45° autour de l'axe X.

      La figure montre comment le plan de départ ZX a été tourné de 45° autour de l'axe X.

    • Axe Y [Y axis]

    • Axe Z [Z axis]

    • Axe défini par l'utilisateur [Custom Axis]

      Cette fonction permet de faire pivoter un plan d'un angle donné sur un axe librement défini.

      L'axe de rotation est défini par un vecteur directionnel ET un point d'axe.

      -> Les champs pour l' axe de rotation [Rotation axis] et le point sur l'axe [Point on axis] sont activés (pour les autres options, ils sont désactivés).

      Le résultat est le plan de base sélectionné (ici le plan XY) en rotation autour de l'axe défini.

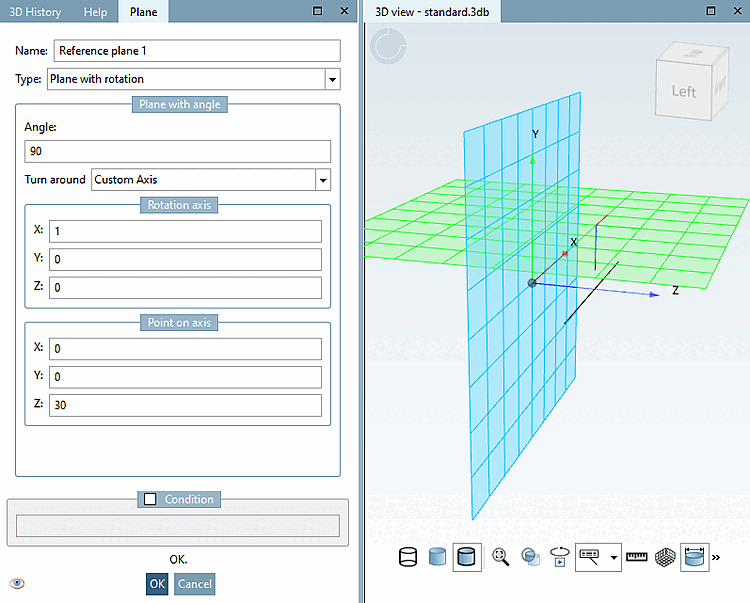

      Exemple : Plan de base XY en rotation autour de l'axe X et décalé en direction de l'axe Z

      Exemple : Plan de base XY en rotation autour de l'axe X et décalé en direction de l'axe Z

condition [Condition]: La création du plan de référence peut éventuellement être soumise à une condition. Saisissez par exemple B > 10.

-> Après confirmation par OK, le nouveau plan (plan) apparaît dans la zone de dialogue Historique 3D [3D History] avec le nom qui a été attribué dans la boîte de dialogue sous Nom [Name]. Par défaut,"Reference plane 1" est inscrit. Les autres plans de référence sont numérotés en continu. Si vous souhaitez modifier la référence pour une raison quelconque, vous pouvez le faire sur le "Plan de référence" à l'aide de la commande de menu contextuel Sélectionner une nouvelle référence [Select new reference].

[Remarque]Remarque

La vue 3D [3D view] visualise immédiatement les modifications de valeurs et indique la position dans le système de coordonnées.
