7.6.2.3.3. Typ "Ebene mit Rotation"

Erzeugen Sie zur aktuell gewählten Ebene eine Ebene in einem bestimmten Winkel.

  1. Selektieren Sie eine der Basisebenen (XY/ZX/YZ) und klicken Sie auf den Kontextmenübefehl Neue Plane einfügen... [Insert new plane...].

  2. Wählen Sie unter Typ [Type] im Listenfeld Ebene mit Rotation [Plane with rotation].

  3. Tragen Sie unter Winkel [Angle] eine Gradzahl ein.

  4. Wählen Sie im Listenfeld unter Drehen um [Turn around] die gewünschte Rotationsachse aus.

    • X-Achse [X axis]

      Beispiel:

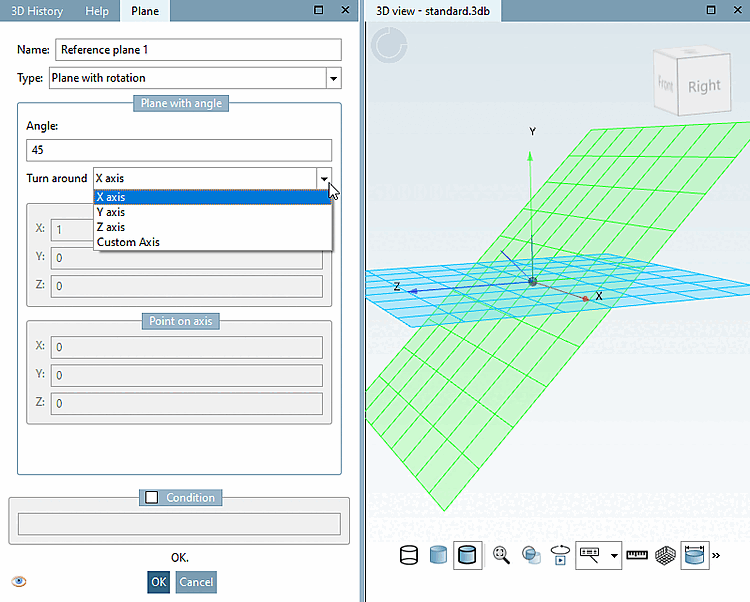

      Die Abbildung zeigt, wie die Ausgangsebene ZX mit 45° um die X-Achse gedreht wurde.

      Die Abbildung zeigt, wie die Ausgangsebene ZX mit 45° um die X-Achse gedreht wurde.

    • Y-Achse [Y axis]

    • Z-Achse [Z axis]

    • Benutzerdefinierte Achse [Custom Axis]

      Mit dieser Funktion können Sie eine Ebene um einen bestimmten Winkel an einer frei definierten Achse rotieren.

      Die Rotationsachse wird definiert über einen Richtungsvektor UND einen Achsenpunkt.

      -> Die Felder für Rotationsachse [Rotation axis] und Punkt auf Achse [Point on axis] werden aktiviert (bei den übrigen Optionen sind diese deaktiviert).

      Das Ergebnis ist die selektierte Basisebene (hier Plane XY) rotiert um die definierte Achse.

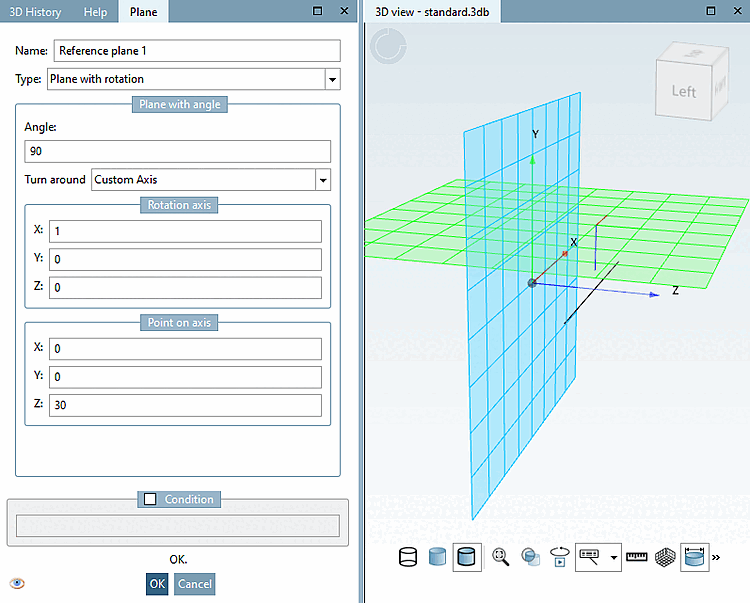

      Beispiel: Basis-Ebene XY rotiert um die X-Achse und verschoben in Richtung Z-Achse

      Beispiel: Basis-Ebene XY rotiert um die X-Achse und verschoben in Richtung Z-Achse

Bedingung [Condition]: Das Erzeugen der Referenzebene kann optional von einer Bedingung abhängig gemacht werden. Tragen Sie beispielsweise B > 10 ein.

-> Nach Bestätigung mittels OK erscheint im Dialogbereich 3D Historie [3D History] die neue Ebene (Plane) mit dem Namen, der im Dialog unter Name vergeben wurde. Per Default ist "Reference plane 1" eingetragen. Weitere Referenzebenen werden fortlaufend nummeriert. Sollten Sie die Referenz aus irgendeinem Grund ändern wollen, können Sie dies tun auf der "Referenz plane" mittels Kontextmenübefehl Neue Referenz wählen [Select new reference].

[Hinweis]Hinweis

Die 3D-Ansicht [3D view] visualisiert unmittelbar Werteänderungen und zeigt die Position im Koordinatensystem.
