7.6.2.3.3.  Tipo "Piano con rotazione"

Crea un piano con un angolo specifico rispetto al piano attualmente selezionato.

  1. Selezionare uno dei piani di base (XY/ZX/YZ) e fare clic sul comando del menu contestuale Inserisci un nuovo piano .... [Insert new plane...]

  2. In Tipo [Type], selezionare Livello con rotazione [Plane with rotation] nella casella di riepilogo.

  3. Inserire un numero di gradi alla voce Angolo [Angle].

  4. Selezionare l'asse di rotazione desiderato nella casella di riepilogo in Ruota intorno [Turn around].

    • Asse X [X axis]

      Esempio:

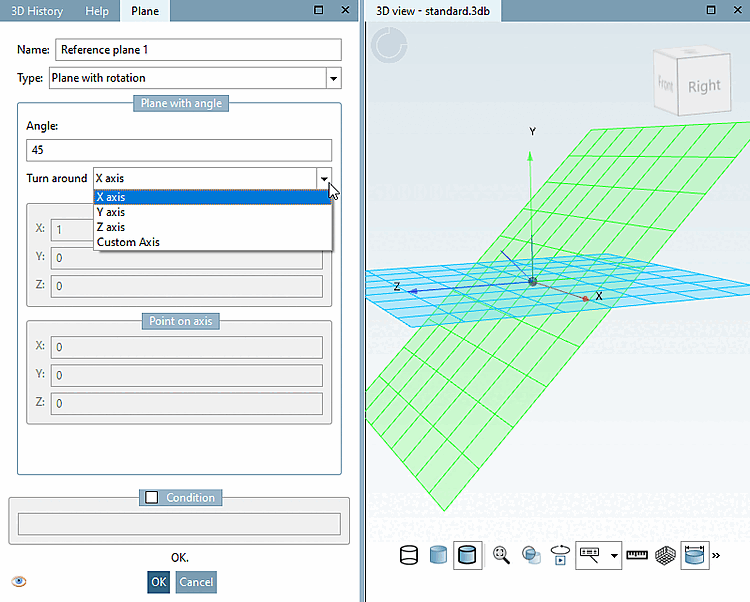

      L'illustrazione mostra come il piano iniziale ZX sia stato ruotato di 45° attorno all'asse X.

      Figura 7.54. L'illustrazione mostra come il piano iniziale ZX sia stato ruotato di 45° attorno all'asse X.

    • Asse Y [Y axis]

    • Asse Z [Z axis]

    • Asse definito dall'utente [Custom Axis]

      È possibile utilizzare questa funzione per ruotare un piano di un angolo specifico su un asse liberamente definito.

      L'asse di rotazione è definito da un vettore direzione E da un punto asse.

      -> I campi per l' asse di rotazione [Rotation axis] e il punto sull'asse [Point on axis] sono attivati (sono disattivati per le altre opzioni).

      Il risultato è il piano di base selezionato (qui il piano XY) ruotato attorno all'asse definito.

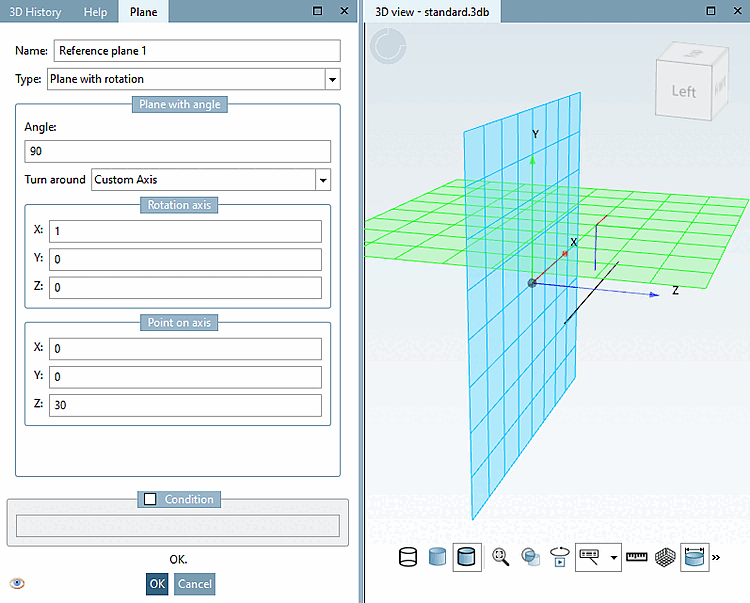

      Esempio: il piano di base XY ruota attorno all'asse X e si sposta nella direzione dell'asse Z.

      Figura 7.55. Esempio: il piano di base XY ruota attorno all'asse X e si sposta nella direzione dell'asse Z.

Condizione [Condition]: La creazione del piano di riferimento può dipendere da una condizione. Ad esempio, inserire B > 10.

-> Dopo aver confermato con OK, il nuovo piano appare nell'area di dialogo della cronologia 3D [3D History] con il nome assegnato nel dialogo alla voce Nome [Name]. Per impostazione predefinita, viene inserito "Piano di riferimento 1". I piani di riferimento successivi sono numerati consecutivamente. Se si desidera cambiare il riferimento per qualsiasi motivo, è possibile farlo sul "Piano di riferimento" utilizzando il comando del menu contestuale Seleziona nuovo riferimento [Select new reference].

[Nota]Nota

La vista 3D [3D view] visualizza immediatamente le variazioni di valore e mostra la posizione nel sistema di coordinate.
