Un piano può essere descritto esattamente utilizzando le coordinate sotto il punto centrale [Base point] e i due vettori (asse x [X axis], asse y [Y axis] ). L' asse x [X axis] e l' asse y [Y axis] devono essere perpendicolari tra loro.

La figura seguente mostra un esempio di piano di riferimento corrispondente alle impostazioni a fianco.

	Nota
	Un piano assoluto è sempre relativo al sistema di coordinate assoluto (quello grande con la designazione degli assi principali [non rilevante nell'esempio]). Un piano di riferimento dipende sempre dal suo piano di base. Il piccolo sistema di coordinate del piano a cui si riferisce il piano di riferimento è decisivo per capire i valori da selezionare.

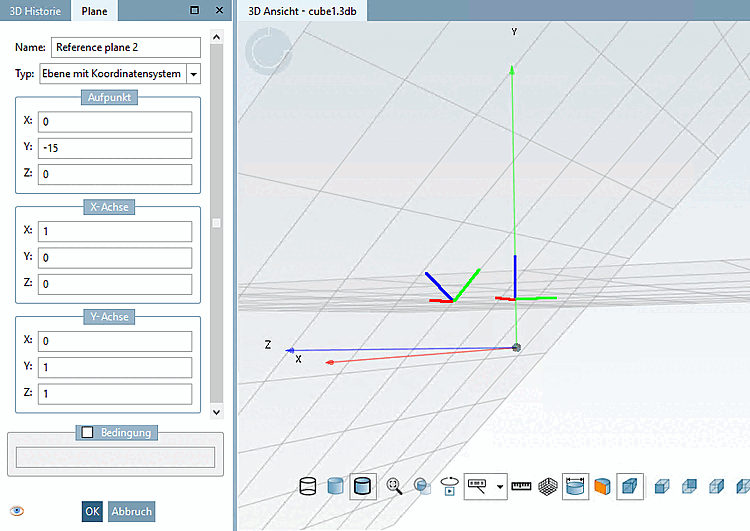

Figura 7.56. Il piano di riferimento "Piano di riferimento 2" viene spostato di un valore Y pari a -15. Il punto di riferimento è il sistema di coordinate del piano di partenza (qui a destra nell'illustrazione). Il punto di riferimento è il sistema di coordinate del piano di partenza (qui quello di destra nell'illustrazione)

Condizione [Condition]: La creazione del livello di riferimento può dipendere facoltativamente da una condizione.
