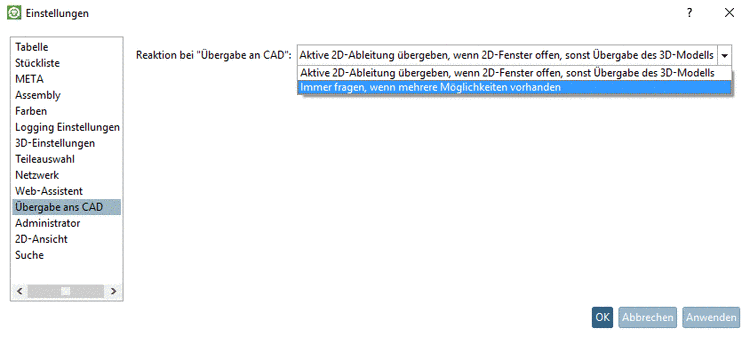

Transférer la dérivation 2D active si la fenêtre 2D est ouverte, sinon transférer le modèle 3D [Export selected 2D derivation view if 2D window is open, else export 3D model] (valeur par défaut)

À Systèmes de CAO 2D, cliquez sur l’icône [2D derivation] dérivation 2D [2D derivation].

-> La boîte de dialogue Vue 2D [2D view] s'ouvre. Sélectionnez la vue souhaitée.

De plus, différentes fonctions sont disponibles, comme par exemple le mode de cotation [Dimensioning mode] ^[121] sont disponibles. Pour plus d'informations, voir Section 12.2.3, « Menu contextuel et boutons dans la boîte de dialogue "Vue 2D  ».

La sélection des vues techniques [Technical views] n'est pas disponible dans ce mode.

Remarque Si une CAO 2D a la Cliquez bouton Transférer vers CAD [Transfer to CAD] - effectué. sans qu’une dérivation 2D n’ait été déterminée au préalable, Une dérivée par défaut est passée.

Toujours demander s'il existe plusieurs possibilités [Always ask, if more than one alternative exists]

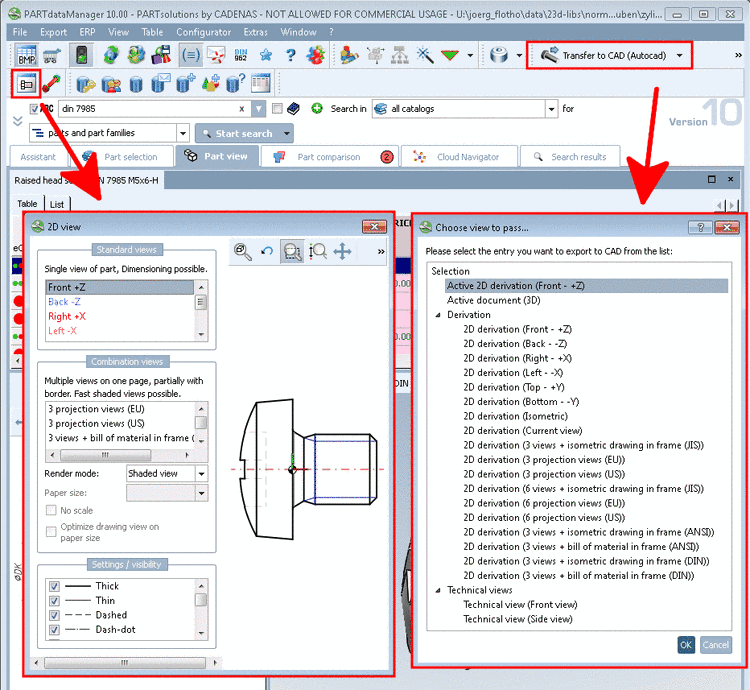

À Les systèmes de CAO 2D ou les systèmes de CAO avec option 2D s’ouvrent en cliquant sur le Bouton Push to CAD [Transfer to CAD] la boîte de dialogue Vue à passer choisir... [Choose view to pass...] que la boîte de dialogue Vue 2D [2D view] (accessible via un bouton dérivation 2D [2D derivation] ) est ouvert.

Si la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. est ouverte, la sélection qui y est effectuée est transférée dans tous les cas (même si quelque chose d'autre est sélectionné dans la boîte de dialogue Vue 2D [2D view] ).

Pour une CAO "seulement" 3D, la boîte de dialogue Sélectionner la vue à transférer. [Choose view to pass...].. ne s'ouvre pas.

Dans la boîte de dialogue Sélectionner la vue à transférer.. [Choose view to pass...]. il est également possible de sélectionner des vues techniques [Technical views] (si elles existent).

Mettre PARTdataManager en arrière-plan [Bring PARTdataManager into the background]:

Minimiser PARTdataManager [Minimize PARTdataManager]:
