Dans la colonne Comparaison rapide [Quick compare], vous voyez la proportion entre la partie recherche et la partie résultat.

Dans la partie résultats, la bounding box (enveloppe tridimensionnelle) de la partie recherche est dessinée dans les représentations 2D des résultats de recherche, ce qui vous permet de voir d'un coup d'œil le rapport de taille entre la partie recherche et la partie résultats. Les valeurs exactes sont indiquées dans la colonne Taille [Size] à côté.

Pour la pièce recherchée elle-même, la bounding box enveloppe exactement la pièce. Pour les éléments de résultat plus grands ou plus petits, elle se trouve à l'extérieur ou à l'intérieur.

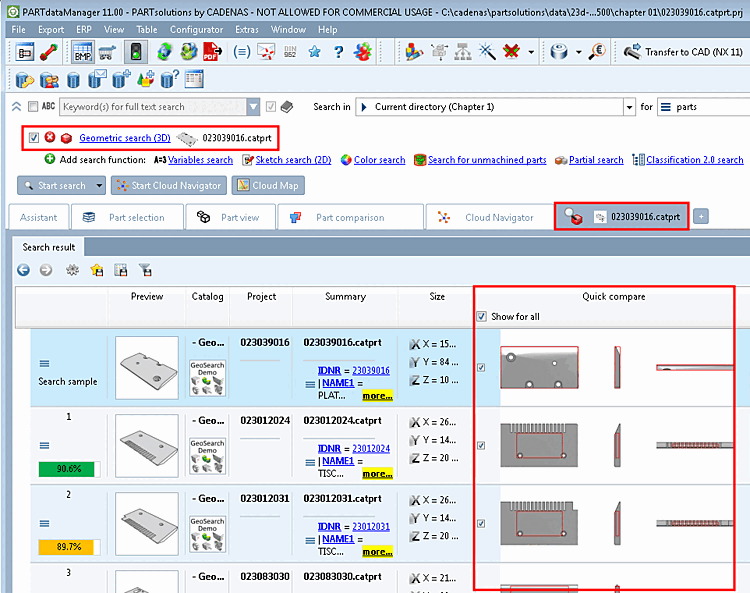

Liste des résultats de la recherche -> colonne "Comparaison rapide [Quick compare]

Par défaut, la comparaison rapide [Quick compare] n'est pas affichée. Si vous souhaitez l'afficher pour toutes les parties du résultat, activez la case à cocher Afficher pour tous [Show for all] dans la colonne Comparaison rapide [Quick compare], sinon activez la case à cocher directement pour les parties souhaitées. Dans l'en-tête de colonne, vous pouvez appeler la boîte de dialogue Sélectionner les colonnes [Select columns] via le menu contextuel et y activer ou désactiver la comparaison rapide [Quick compare] (voir Section 1.3.7.2, « Afficher/masquer les colonnes  »).

Dans l'info-bulle 3D de la liste de résultats, la pièce recherchée est également représentée par une Bounding Box rouge.^[30] (analogue à la Bounding Box rouge dans la comparaison rapide 2D).

Liste des résultats de la recherche -> Tooltip 3D

La Bounding Box de la comparaison rapide [Quick compare] est également affichée sous Affichage des pièces [Part view] -> Références [Links].

Vue des pièces [Part view] -> Références [Links]
