1.5.1.3.2.6. Sketcher : Positionnement variable pour "Horizontale par point" ou "Verticale par point".
[Remarque]Remarque

L'option Horizontale par point [Horizontal through point] / Verticale par point [Vertical through point] avec un positionnement différent de l'origine n'est officiellement disponible que pour les versions futures et n'est qu'une version de test interne avec la V12.7.

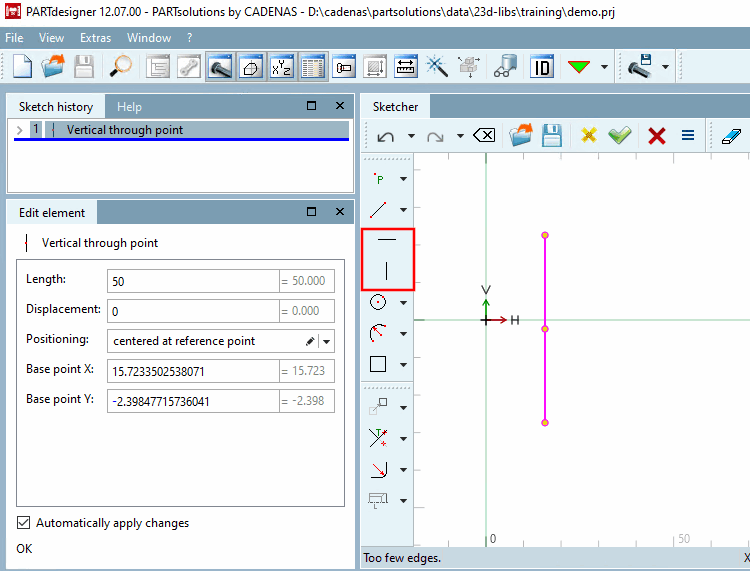

Dans la fenêtre d'ancrage Editer l'élément [Edit element], vous pouvez définir les coordonnées X/Y du point de base.

Les options suivantes sont disponibles dans la zone de liste sous Positionnement [Positioning]:

  • à gauche du point de référence [left to reference point]

  • à droite du point de référence [right to reference point]

  • centré sur le point de référence [centered at reference point]

  • centré sur l'origine [centered to origin]

    (correspond à l'état actuel)
